2．3 CAN总线接口电路

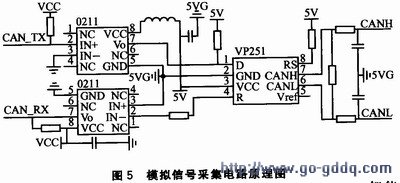

    由于C805lF040内部集成了CAN总线控制器，外电路中只要设置总线收发器即可完成通信。CAN总线接口电路用于完成CAN总线通信，由总线收发器VP251、光电耦合器0211及外围电路组成，其电路原理图如图5所示。

  CAN总线接口电路采用VP251作为总线收发器，该收发器主要用于单端信号与差动信号之间的相互转换。此外，单片机最小控制电路与总线收发器之间采用光电耦合器隔离，以提高系统工作的可靠性。光电耦合器采用2片高速光耦O211，1片用于接收，1片用于发送。

    2．4 开关信号输出电路

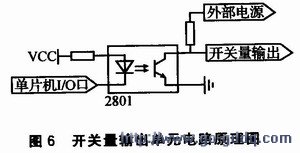

    开关信号输出电路用于向外部被控对象输出驱动信号。该电路由光电耦合器2801组成，其电路原理图如图6所示。当开关信号输出电路接收到低电平信号时，光耦内部发光二极管工作，光敏三极管导通，光电耦合器输出低电平信号。

    2．5 电源电路

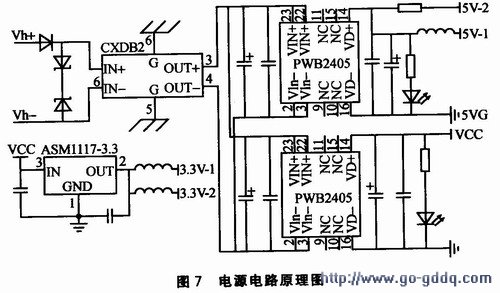

    电源电路用于向其他功能电路供电。电源由输入滤波器CXDB2、电源模块PWB2405、三端稳压器AMS1117及外围电路组成，其电路原理图如图7所示。

    为了限制传导干扰，电源模块使用电磁干扰(EMI)滤波器CXDB2来抑制电源输入中的传导噪声。输入电源经过滤波后送入2个独立的电源模块PWB2405中获得3组5 V电源。5V-2为模拟信号输入与A／D转换电路提供电源，5V-1向CAN总线收发器供电，5VG为模拟电源，地。VCC为采用5 V电压的数字电路提供电源，同时向三端稳压器模块AMSlll7提供电源。AMSlll7将VCC转换为2组3．3 V电源，3．3 V-1为C8051F040内部A／D转换器提供电源和参考电压，3．3V-2为单片机最小控制电路提供数字电源。

    3 软件设计

    3．1 主程序

    主程序流程如图8所示。智能节点上电后，主程序首先完成系统初始化，主要内容包括：初始化I／0口、A／D转换器、SPI总线、LCD、CAN总线等，然后进入循环工作状态。程序采用扫描方式完成模拟信号采集和开关信号采集。采集得到的数据经过滤波、补偿等方式处理后，通过CAN通信子程序发送到CAN总线。此外，循环工作过程中，系统还会通过LCD子程序显示相关信息。

    3．2 信号采集程序

    智能节点信息采集量较大，如何实现对多种、多路信号实时采集是系统设计的关键。电气系统典型信号主要包括模拟信号、开关信号等。

    采集模拟信号时，利用外部12位A／D转换器，采用软件查询的方式采集模拟信号并进行数字滤波处理。由于所要采集的模拟信号较多，因此必须实现采集通道动态切换；采用定时扫描C8051F040数字I／O口的方法采集数字信号。

    3．3 CAN通信程序

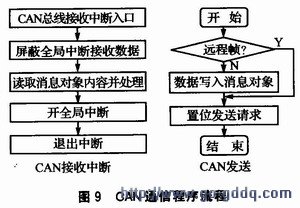

    C8051F040内部的CAN控制器集成了用于接收及发送的所有硬件，与使用外部CAN控制器相比，可以大大减少占用CPU的时间。CAN总线接收采用中断方式完成，发送采用查询方式完成。CAN总线接收和发送的流程如图9所示。

    4 结论

    本文提出了一种基于C8051F040单片机的CAN总线智能节点设计方案。通过该智能节点能够实现设备的数据采集与控制，而且根据需要加入适当算法后，还可以实现智能控制和故障诊断等功能。该智能节点已应用于某型车辆的模拟教学平台中，通过由16个节点组成的CAN控制网络完成了对整个平台设备的综合控制，性能良好。
