2 系统软件设计

　　根据系统要求，除了需要实时检测和显示水箱温度和水位外，还需要控制淋浴温度、上水阀、节流阀、辅助加热控制装置等，所有这些功能由AFS600内部嵌入 8051内核完成。控制器软件设计采用模块化结构，除主程序外，还包括键盘与显示子程序、温度与液位采集子程序、以及淋浴水温控制子程序和上水控制子程序等。系统的主程序接收控制指令，调用子程序完成温度、水位检测等。下面重点介绍淋浴温度控制和上水控制子程序流程。

　　2．1 上水控制

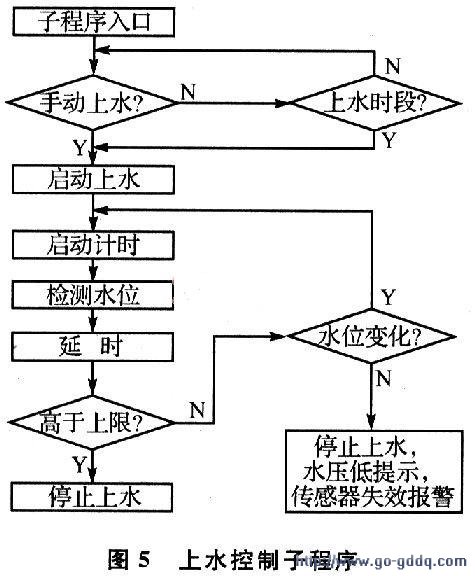

　　热水器控制器具有智能化上水控制功能，可以起到保护热水器的作用。例如，水位较低时，淋浴时或高温日照下禁止自动上水；居家长时间无人时，需要考虑自动上水问题；水位传感器失灵时，防止上水溢出等。对此，系统预置最低水位和最高水位，并根据时间系统预置自动上水时段。程序中设有计时器，检测上水时的水位变化与上水时间关系，以此检测水位传感器失效问题，并可防止上水溢出问题。具体流程如图5所示。

      2．2 淋浴温度控制

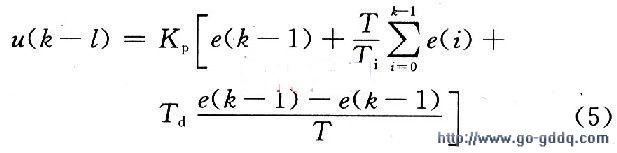

　　淋浴温度控制是热水器控制器的关键，是舒适度的重要指标。本系统将传统的手动控制改为自动控制，并引入了适合步进电机控制的增量式PID控制算法。其差分方程式如下：

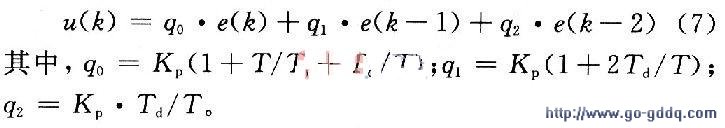

　　式中：u（k）是控制量；e（k）是系统的控制偏差；Kp是比例增益；Ti是积分时间；Td是微分时间；T为采样周期。PID运算的输出增量为相邻两次采样时刻所计算的位置值之差，综合式（5）、（6）有：

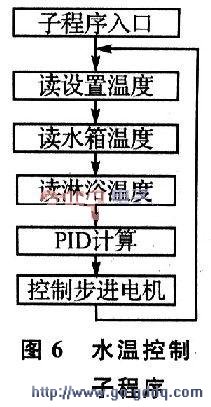

　　根据预置的温度和采集的淋浴温度进行参数正定，确定PID参数q0、q1、q2，其调节方法可参考相关文献。具体流程如图6所示，实际的淋浴水温可控制在设置温度的上下2℃范围内。

　　结语
　　
　　采用Actel公司usion系列的AFS600芯片，通过嵌入8051内核来实现太阳能热水器控制器功能。该太阳能热水器具有集成度高、成本低和操作方便的优点，特别是淋浴温度的自动调节，以及上水过程的智能化、人性化控制等功能，较好地弥补了目前相关产品的不足，有一定的推广和经济价值。
