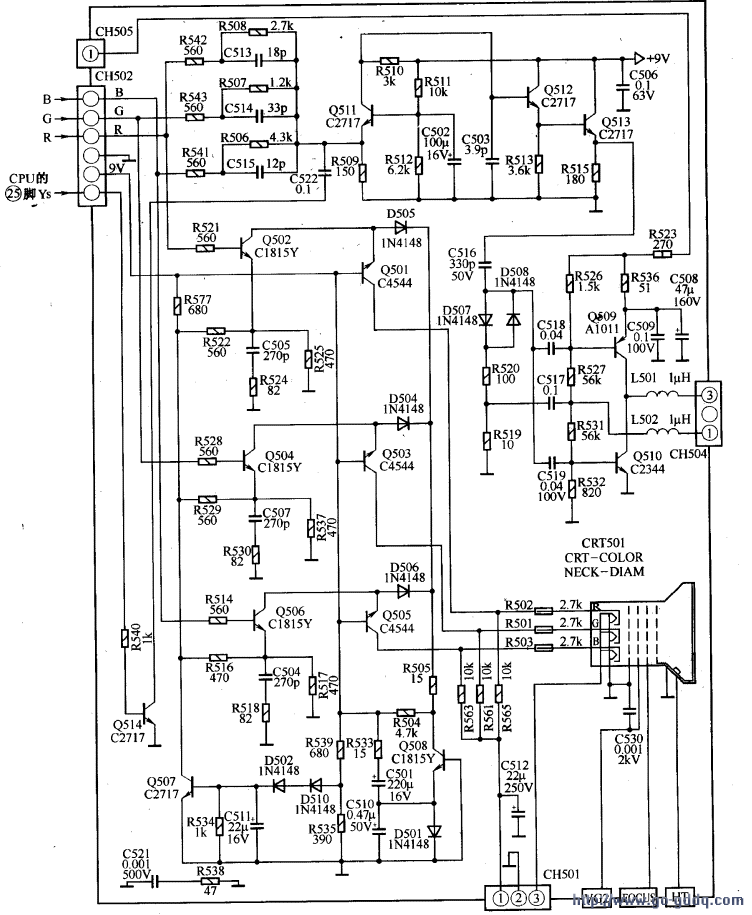

末级视放电路采用共射—共基级联宽频带放大器，使视频放大器的带宽提高到8MHz，输出基色信号的幅度可达100V，电路如下图所示。

　　基联放电路，用于R基色信号放大。Q502为共射放大器，Q501为共基放大器。当它们组成联放电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，Q503与Q504、Q505与Q506也分别构成共射一共基级联放大电路，分别用于G和B基色信号放大。

　　2.恒压偏置电路
　　
　　末级视放电路采用直接耦合方式，偏置稳定性十分重要，所以，该机采用了恒压偏置电路，由Q507、D510、D502等组成。其工作原理是：9V电压经R539和R535分压，在它们的公共点上得到约2.1V左右的电压，再经D510、D502降压，在Q507的基极上形成约0.7V电压。Q507的发射极电压便稳定在1.4V左右，这个电压作为Q502、Q504、Q506的发射极偏置电压。D510、D502是温度补偿二极管，使Q501～Q506的偏置不受温度变化的影响而漂移。

　　3.关机消亮点电路
　　
　　关机亮点消除电路由Q508、D505、D504、D506及D501、C501、C510等组成。开机工作时，+9V电源电压经R553、C501、D501形成回路，向C501充电，充电完成后，C501两端电压充有接近9V的电压。由于D501的钳位作用，使Q508发射极电位为0.6V 。因Q508基极接地（OV），故Q508反偏而截止，D505、D504、D506三个二极管均处于截止状态，消亮点电路对视放电路无影响。

　　关机瞬间，+9V电源断电，C501放电，通过放电电路使Q508发射极呈现负电位，Q508立即饱和导通；Q508的集电极降为低电平，促使D505、D504、D506导通。 Q501、Q503、Q505发射极电位随即降低，从而使Q501、Q503、Q505基极、发射极间电位差加大而饱和、导通；三管的集电极电压下降，束电流瞬时增加，使显像管玻璃壳内外壁形成的高压滤波电容储存的电荷很快泄放掉，达到了关机消亮点的目的。

　　4.扫描速度调制（VM）电路
　　
　　背景知识  扫描速度调制（ VM）电路是改善图像质量的重要措施之一，目前许多高档大屏幕彩色电视机都采用了这种电路。扫描速度调制电路的功能和作用与水平轮廓校正电路相似，区别在于：轮廓校正电路是通过改变电子束束电流的大小使图像轮廓具有强烈的明暗变化，产生勾边效果来使图像轮廓增强的；而扫描速度调制电路则是通过改变电子束水平扫描速度的快慢来增强图像轮廓的。这样既避免了过大轮廓校正带来的散焦使图像模糊的弊端，又使图像轮廓得到增强，达到提高图像清晰度的目的。

　　该机的扫描速度调制电路由Q509～Q513等组成。在图3-11所示的电路中，R、G、B三基色信号合成亮度信号，图像中黑白迅速变化的亮度信号经微分电路产生正负脉冲，。该脉冲分别对应于亮度信号黑白变化的上升沿和下降沿。微分后经整形、放大提高幅度，再经激励级、输出级进行功率放大，最后去驱动显像管颈部的速度调制线圈。速度调制线圈的脉冲电流产生的磁场与行偏转线圈锯齿波电流产生的扫描电流相叠加，用来控制电子束的水平扫描速度。线性变化的磁场是正常的锯齿波电流扫描磁场，它使电子束发生等速水平偏转。正负脉冲上升沿产生的调制磁场使电子束加速，以便快速扫描该区域。这时，由于电子束在荧光屏上停留的时间短，因此使亮度变暗，该处的画面变黑。正负脉冲的下降沿产生的调制磁场使电子束减速。由于此时电子束在该区域停留的时间长，因此使亮度变大，该处画面也变白，其结果如电路中的勾边补偿一样。屏幕上由黑到白或由白到黑的变化十分陡峭，得到亮度变化波形使图像的轮廓清晰而鲜明。

　　具体工作过程如下：输入的R、G、B三基色信号分别通过RC耦合电路加到共基极放大器Q511的发射极，经展宽频带后，从集电极输出合成的亮度信号，加到Q512、Q513两个共集电极放大器，经微分整形，送入由Q509、Q510组成的功放输出，脉冲电流流过VM调制线圈。因VM线圈装在显像管上，这样VM线圈中的正负电流产生的附加磁场与偏转线圈中线性电流产生的线性偏转磁场进行叠加，就可调制电子束的扫描速度，完成动态扫描速度调制作用，以提高重现图像水平轮廓的清晰度。

　　来自CPU输出的Ys信号加到Q514的基极，无字符显示时，Ys为低电平，Q514截止，不影响VM电路的正常工作，当有字符显示时，Ys为高电平，Q514饱和导通，将R、G、B合成的亮度信号旁路到地，此时VM电路停止工作，从而使字符显示更加清晰。
