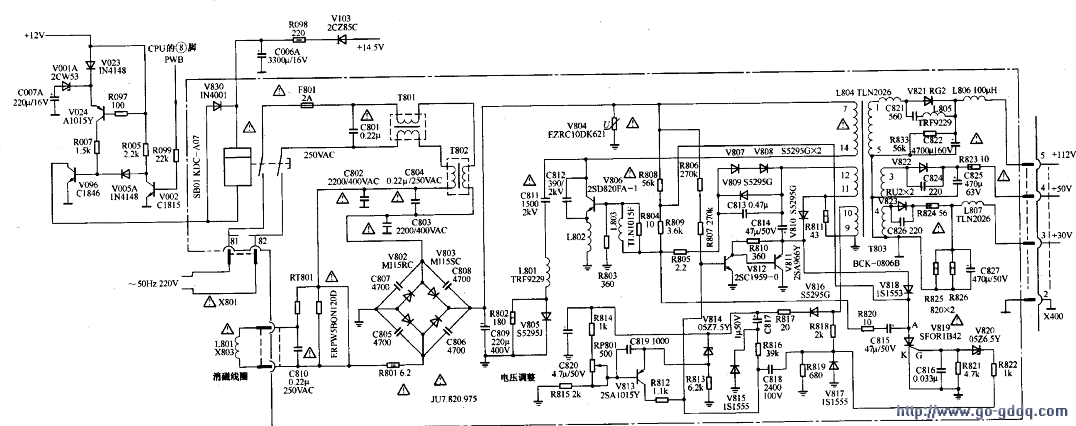

长虹C2162型彩色电视机采用的是东芝X-56P（东芝Ⅱ型）开关稳压电源。该电源具有效率高、稳压范围宽和整机底盘不带电等特点，是一种自激并联式脉冲调宽型开关电源。长虹C2162型彩色电视机开关电源电路如下图所示。

　　开关电源输出三组电压：一组+112V供行扫描电路工作，一组+30V供伴音功放使用，一组+50V供场输出电路使用。整机需要的+12V低压电源和遥控系统+5V电源由行输出变压器产生的脉冲电压经整流、稳压后提供。

　　一、启动与振荡电路
　　
　　当接通电源开关S801后，220V市电经互感滤波器T801、T802及高频滤波电容C801、C804滤除市电电网中的高频干扰后，由整流堆V802、V803和滤波电容C809整流滤波，在C809两端产生约300V的直流电压，一路经开关变压器T803的7-14绕组，加至开关管V806的集电极，另一路经启动电阻R808、R809、R804，加至V806的基极使其导通，这时就有集电极电流在T803的7-14绕组中流过，并在正反馈绕组12-11产生（12）脚为正、（11）脚为负的感应电动势。该电动势经V809、C813、R805、R804反馈到V806基极，使其集电极电流进一步增大，如此循环使V806迅速进入饱和导通状态。在V806饱和时，集电极电流线性增长，12-11绕组中的感应电动势基本不变，电容C813在感应电动势的作用下不断充电。随着C813上充电电压的建立，V806的基极电位随之下降，V806的基极电流减小，T803的12-11绕组中又会感应出极性相反的电动势（（12）脚为负，（11）脚为正），使V806迅速从导通变为截止。

　　开关管V806截止后，C813两端电压经V809放电，以便在下一个振荡周期为V806提供导通回路。同时整流管V821、V822、V823导通，在滤波电容C822、C825、C827上分别产生112V、58V、36V直流电压。当开关变压器T803的能量释放到一定值时，T803初级绕组产生一个反相的电动势阻止电流的急剧下降，正反馈绕组的（12）脚被感应的正脉冲电压经正反馈回路，使V806再次导通。经过以上过程，形成了自激振荡电路。

　　二、稳压调节电路
　　
　　当市电电压升高或负载电路变轻、引起开关电源输出端电压升高时，开关变压器T803的12-11绕组升高的脉冲电压经整流管V810整流，使C814两端电压升高，同时开关变压器T803的10-9取样绕组升高的脉冲电压，经V816整流、使滤波电容C820两端的误差取样电压升高。C820两端升高的电压，经7.5V稳压管V814钳位后，使误差放大管V813的发射极电压升高，导致其集电极输出电压升高，经R812限流对C818充电，C818两端的电压经V812的b-e结、地、V817构成放电回路，放电电流使脉宽调节电路的V812、V811相继导通加强。

　　于是，C814的正极经V811、地、R803、R804、泄放二极管V807、V808构成放电回路，放电电流相当于给开关管V806的b-e结提供一个反向电流，使开关管V806截止时间被延长，进而使开关变压器T803储能下降，最终使开关电源输出电压下降到规定电压值。

　　当输出端电压下降时，稳压调节过程相反。

　　三、保护电路
　　
　　1.过压保护电路当稳压控制电路不良时，不但使开关电源输出的电压升高，导致行输出管、场输出电路等元器件过压损坏，还容易使开关管V806过压损坏，因此在开关电源中设置了过压保护电路。其工作过程如下：当稳压控制电路不良导致开关电源输出电压升高时，T803的（10）脚脉冲电压经R818、R819分压，使6.2V稳压管V820击穿导通，可控硅V819被触发，进而使可控硅V819导通，C815正极上的电压经V819的A、K极、地、R803、R820放电，放电电流维持V819的导通状态。同时，C814正极经V818、V819到地，如上所述，开关管V806迅速截止。由于保护电路采用了可控硅，所以只有故障排除后，保护状态才能解除。

　　警示与强调  长虹2 1 6×系列彩色电视机，经常出现因电源主电压异常升高而将显像管损坏的现象。该机设有可控硅过压保护电路，但为什么没有起作用呢？为此，曾做过以下试验：断开电源一切负载，在主电源输出端接上合适的假负载，然后逐步降低稳压电路的取样电压滤波电容C820的容量，使主电源电压逐步上升到160V时，保护电路竟仍然没有动作，这样高的主电压将使阳极高压猛增而损坏显像管。检查保护电路中的可控硅及其他元件都没问题，说明原电路的保护灵敏度不够。将可控硅G极所接的6.2V稳压二极管V820改成稳压值为4.7V的管子。开机，将主电压调至120V左右时，保护电路动作使电源停振，切断主电压输出。因此，建议在维修这类彩色电视机时，应将V820稳压值改动一下，以提高保护电路的灵敏度。另外可以将取样电压滤波电容C820换成一优质电容，并焊到电路板背面远离热源，以避免其早期失容损坏。

　　2.过流保护电路当发生负载短路故障时，由于正反馈12-11绕组上的正反馈电压急剧下降，使开关管V806失去正反馈作用而停振，从而起到短路保护作用。

　　3.软启动电路软启动电路由C817、R816、 V815组成，其控制过程是：在电源通电、V806启动振荡后，T803的（10）脚脉冲电压经V816整流、C820滤波产生20V电压。由于C817两端电压不能突变，此正电压通过R816加到V812基极，使V812和V811导通增强，通过C814对T803的（12）脚输出的开关管正激励信号分流，使开机瞬间通过V806的冲击电流不致过大。而C817被20V电压很快充满电，其负极电压降至很低，此后V812和V811的导通时刻及强度改由稳压环路控制，电源进入正常工作状态。关机时，C817两端19V左右的充电电压通过V815快速泄放掉，为电源再次通电的软启动控制做好准备。因C817的充电极快，故软启动过程也极快，监测B+电压是观察不出的。

　　重点提示  软启动电路中C817和V815严重漏电或短路时，会导致B+电压下降。但电网电压在180V以上时，B+电压下降不超过1V，整机工作基本正常。当电网电压低于180V时，B+电压才随电网电压的波动而大幅变化，使彩色电视机图像尺寸和亮度不稳。

　　四、交流关机电路
　　
　　接通电源开关后，整机正常工作，CPU （DO01） TMP47C433AN的（8）脚输出高电位（5V直流电压），使V002导通，集电极变为低电平，V005A、V096截止，无电流流过继电器，对开关电源无影响。当遥控关机或无信号1 0分钟后，CPU的（8）脚输出低电平（OV直流电压），使V002截止，集电极变为高电平，V005A、V096导通，有电流流过继电器，继电器触点吸合，使电源开关断开，切断220V交流电源。
