一、遥空电路的组成

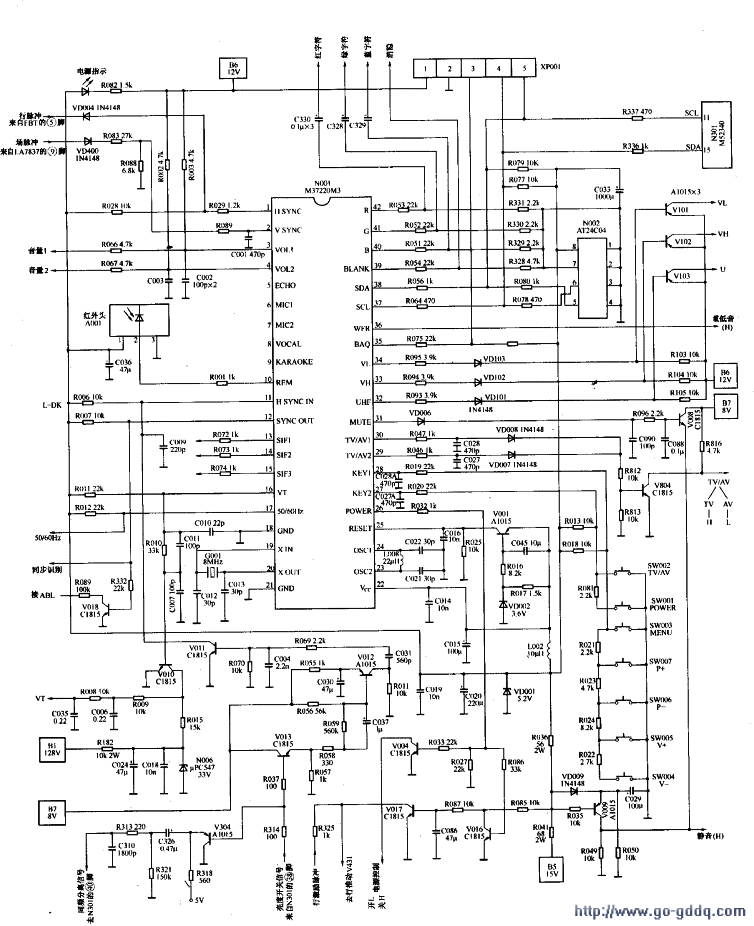

本机遥控系统以微处理器N001（M37220M3）为核心，配合存储器N002（AT24C04）和红外接收器等组成。电路如图所示，M37220M3引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 备注 | 脚号 | 功能 | 工作电压(v) | 备注 | ||
| 有信号 | 无信号 | 有信号 | 无信号 | ||||||
| 1 | 行同步输入 | 0-55 | 5．O | 12 | 同步识别输出 | 0.02 | 5.27 | ||
| 2 | 场同步输入 | 0.64 | 0.7 | 13 | SIF1 | 5.3 | 5.29 | ||
| 3 | 音量控制1 | 1．oo | O．10 | 14 | SIF2 | 5.3 | 5.29 | ||
| 4 | 音量控制2 | 1．oo | 0-10 | 15 | SIF3 | O | O | ||
| 5 | 回声量控制 | 1.56 | 1.6 | 未用 | 16 | 调谐电压输出 | 4.38 | 4.38 | |
| 6 | 话筒1音量 | 1.56 | 1.59 | 未用 | 17 | 50Hz/60Hz | 4.02 | 4.06 | 60Hz为0.2V |
| 7 | 话筒2音量 | I.55 | 1.59 | 未用 | 18 | 接地 | O | 0 | |
| 8 | 声音删除 | O | O | 未用 | 19 | 系统时钟输入 | 2.26 | 2.55 | |
| 9 | 卡拉OK | 0 | O | 未用 | 20 | 系统时钟输出 | 230 | 2.31 | |
| 10 | 遥控信号输入 | 3.49 | 3.67 | 21 | 接地 | O | 0 | ||
| 11 | 行同步输入 | 4.29 | 4.71 | 22 | 5V电源 | 5.3 | 5.3 | ||
| 23 | OSD时钟 | 0.48 | 1.32 | 电压跳动 | 33 | 波段VH输出1 | 5.3 | 5.3 | |
| 24 | OSD时钟 | 0.46 | 1.28 | 电压跳动 | 34 | 波段VL输出 | 0.03 | 0.03 | |
| 25 | 复位输入 | 5.29 | 5.28 | 35 | 总线请求输入 | 5.3 | 5.3 | ||
| 26 | 待机电源 | 5.27 | 5.28 | 待机为0.02V | 36 | 重低音输出 | 0.01 | 0 | 未用 |
| 27 | 键控输入2 | 5,26 | 5.27 | 37 | 总线时钟端 | 5.07 | 5.1 | 电压跳动 | |
| 28 | 键控输入l | 5.26 | 5.27 | 38 | 总线数据端 | 5.21 | 5.17 | ||
| 29 | TV/AV2 | O | O | 39 | 屏显消隐输出 | O | 4.08 | ||
| 30 | TV/AV1 | O | O | 40 | 字符B输出 | O | 4.08 | ||
| 31 | 静音输出 | 0.02 | 5.3 | 41 | 字符G输出 | O | O | ||
| 32 | 波段U输出 | 5.3 | 5.3 | 42 | 字符R输出 | 0 | 0 | ||
二、微处理器的基本工作条件
1.电源供电开关电源输出的B5（+1 5V）经降压电阻R041、R036降压，稳压管VDO01稳压后得到稳定的+5V电压，加在M37220M3的（22）脚电源端，为CPU供电。
2.复位电路M37220M3的（25）脚为复位端，外接由三极管VO01组成的复位电路。开机瞬间为CPU的（25）脚提供一延时于（22）脚的复位电压。使其开始执行设计程序。
3.时钟振荡时钟振荡信号由M37220M3的（19）、（20）脚内的振荡电路与外接晶振GO01（8MHz）产生。
三、操作指令电路
1.遥控输入电路M37220M3的（10）脚为红外遥控信号输入端，在CPU内完成译码、控制功能。
2.键盘输入电路M37220M3的（27）、（28）两脚为本机键盘控制端，外接电阻分压式键控电路，当按压某一键时，该键位所对应的电压值送入M37220M3内部，经识别后执行对应的功能。与其他分压式键控电路一样，如果按键接触电阻变大或漏电，可能会出现功能错乱。
四、控制电路
1.频段选择控制电路
CPU的（34）、（33）、（32）脚对应输出VL、VH、U频段控制电压。经V101、V102、V103电平转换后，为高频头提供频段工作电压。
当（34）脚输出低电平时，V101饱和导通，12V电压通过V101的e-c结加到调谐器的VHFL端，使调谐器工作在L频段。此时，CPU的（8）、（10）脚输出高电平，高频头的VHFH、UHF端为OV。
同理，当（33）脚为低电平时，高频头工作在H频段；当（32）脚为低电平时，高频头工作在U频段。
2.调谐电压产生电路
预置选台时，CPU的（16）脚输出PWM脉冲，经V010电平转换，再经R009、 C006、 R008、C035积分后，产生33～OV变化的Vt电压，送给高频调谐器TU端，控制TU端子内部的变容二极管，完成调谐选台任务。V010的集电极+33V电压由开关电源B1（128V）经R182降压、N006稳压后得到。当收到的某频段电视信号频率越高时，CPU的（16）脚输出的PWM越窄，使V010接近截止，集电极电平接近30Vo反之，收到的电视频率越低，CPU的（16）脚输出的PWM脉冲越宽，V010达饱和，集电极电平低至0.5V。
3.自动搜台控制电路和自动搜台控制电路
相关的引脚主要有以下几个：
（1）识别信号输入脚：M52340的（38）脚输出的亮度信号经V013、V012、V011放大、同步分离后，作为电台识别信号送到CPU的（12）脚，作为电视信号的识别信号输入端。当有信号时，CPU的（12）脚为低电平，无信号时，CPU的（12）脚为高电平（5V）。
（2）AFT信号输入脚：在M52340中，AFT电压并非直接送至CPU，而是转换成数字信号，通过IIC总线送至CPU,CPU将回传的信息解读后再与调谐电压相叠加，进而调整高频头本振频率。
另外，本机高频头AFC端经R106、R107对12V分压，形成约6.5V的固定偏置，不再接收中放电路输出的调谐AFC信号。
在自动搜索进行时，CPU的（16）脚输出的调谐PWM脉冲发生变化，从而使高频调谐中的变容二极管的容量线性变化，导致调谐频率发生变化，当调谐频率接近某一频道的电视节目信号频率时，CPU的（12）脚收到同步信号时，CPU已经“知道”搜索到电台。这时，调谐速度将放慢，同时监测M52340通过IIC总线送来的数字AFT电压，当AFT电压显示调谐最准确时，CPU便发出存储指令，将节目的有关信息存入存储器，L频段搜索完毕，再跳到H频段、U频段进行搜索，直至所有节目搜索、存储完毕为止。
4.待机控制电路
CPU的（26）脚为电源待机控制端，接至电源电路中待机控制管V004的基极，同时还与V016基极相连。开机工作时，CPU的（26）脚为高电平5V,V004、V016导通，V551、VD005、V006（图中未画出）均导通，开关电源B4 （24V）、B6 （12V）、B7 （8V）正常输出。同时与V016集电极相接的V017截止，行激励正常工作。待机状态时，CPU的（26）脚为低电平OV,V004、V016、VD005、V006、V551均截止，B4、B6、B7均无电压输出，行场扫描工作停止。此时V017导通，将行激励线路与地短路，以防止因某种原因使B6（12V）支路在待机状态未能关断时，行电路还在工作。
此机心待机控制方式是关断电源电路的部分次级输出，而整机电源部分还是在轻载状态下运行着，故长时间不看电视时最好关上主电源开关。
五、屏显电路
CPU的（23）、（24）脚为屏显字符振荡端，外接LC元件L008及C021、C022 。行输出变压器T471的（5）脚送来的行逆程脉冲输入到CPU的（1）脚，场输出LA7837的（9）脚送来的场脉冲输入到CPU的（2）脚。行、场脉冲用于字符显示在屏幕上的定位，若此脉冲丢失，屏幕显示就不正常。CPU的（39）脚为显示消隐信号输出端，经R054接M52340的（31）脚。CPU的（42）、（41）、（40）脚分别输出R、G、B字符信号，经RC网络分别耦合至M52340的（29）、（27）、（25）脚，在其内部矩阵电路中与图像信号混合，再以R、G、B三基色信号的形式分别从M52340的（21）、（22）、（23）脚输出到末级视放电路。
