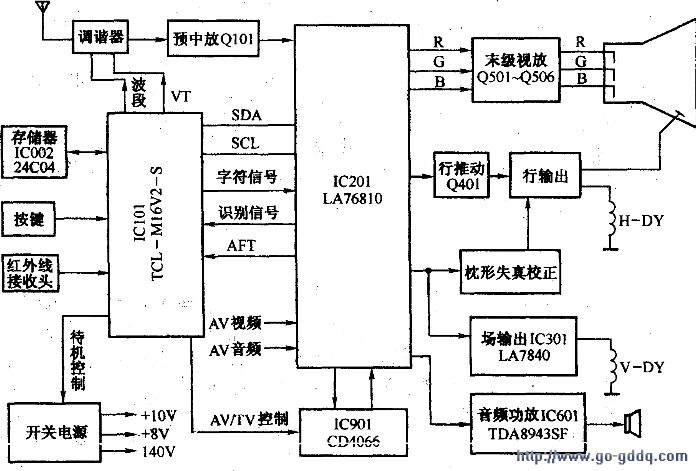

TCL王牌2175E型彩色电视机要电路组成如下图所示。从图中可以看出，TCL-2175E型彩色电视机主要由电子调谐器、小信号处理集成电路IC201 （LA76810）、AV/TV切换电路IC901 （CD4066）、音频功放IC601（TDA8943SF）、末级视放、行输出、场输出IC301（LA7840）、微处理器IC101（TCL-M16V2-S）、存储器IC002（24C04）和开关电源等几部分组成。
