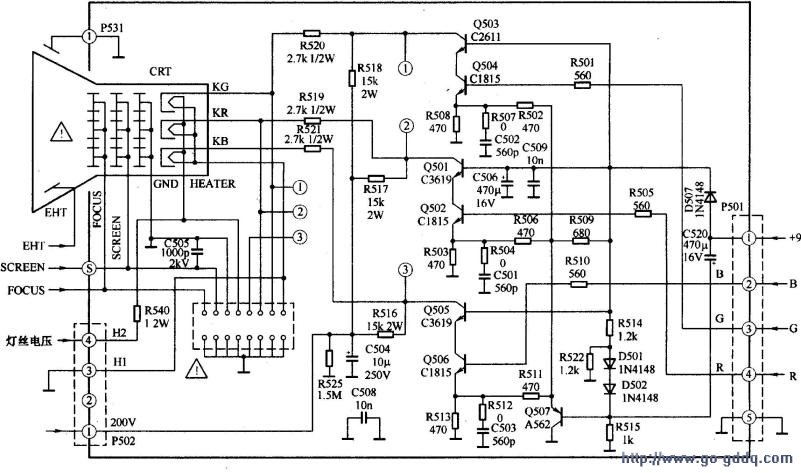

末级视放电路如下图所示。

　　从TMPA8809的（50）、（51）、（52）脚输出的R、G、B三基色信号，通过末级视放电路对基色信号进行放大，送到显像管的阴极。对于末级视放电路，除要求具有高的放大能力外，还要具备一定的带宽，以保证图像的清晰度不受影响。所以，该机末级视放采用了由分立元件组成的3组共射一共基宽频带放大器。其中，Q501、Q502组成一组共射一共基级联放大电路，用于R信号的放大。Q502为共射放大器，Q501为共基放大器。共射放大器具有输入阻抗较大，电流、电压放大倍数高等特点；共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点，当它们组成级联放大电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，Q503与Q504、Q505与Q506也分别构成共射一共基级联放大电路，分别用于G信号和B信号的放大，放大后的R、G、B信号加到显像管的阴极。
