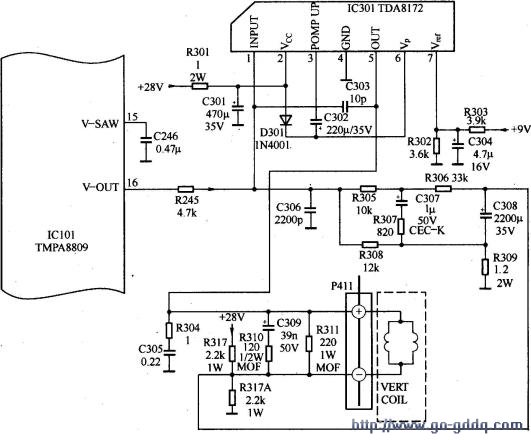

场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　TMPA8809内部产生的复合同步信号经场同步分离电路分离出场同步信号，再经分频后去触发场锯齿波形成电路，在（15）脚外接电容C246的配合下产生出场频锯齿波，经处理后场频锯齿波从（16）脚输出，送到场输出电路。另外，场锯齿波形成电路产生的场频锯齿波还将其变成场频抛物波，并对该抛物波进行整形，从（20）脚输出，到左右枕形失真校正电路。

　　2.场输出电路场
　　
　　输出电路以IC301 （TDA8172）为核心构成，TDA8172是飞利浦公司生产的对称场输出电路，内含回扫发生器（垂直回扫开关、泵电源电路）、驱动放大和过热保护电路，其内部电路框图如右图所示，引脚功能如下表所示。

　　28V电源经限流保险电阻R301加到TDA8172的（2）脚，为其提供工作电源，C301为电源滤波电容。D301、C302同片内电路共同完成逆程期间的自举升压功能，在场正程期间，28V电压直接由D301加到TDA8172的（6）脚，并对C302充电至电源电压；在场逆程期间，（3）脚输出一幅度约等于电源电压的场逆程脉冲，加到C302的负端，这样该逆程脉冲电压同

C302上的原有电压相叠加，使C302正端的电压大约为电源电压的两倍，并加至TDA8172的（6）脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。

　　（7）脚为内部放大器参考电压输入端，由R302、R303对9V电压分压后得到。由TMPA8809的（16）脚送来的场锯齿波，加至TDA8172的（1）脚，功率放大后的场锯齿波由（5）脚输出到场偏转线圈V-DY上。R311是阻尼电阻，防止V-DY产生寄生振荡。R310、C309组成的串联网络，用来抑制放大电路的自激振荡。C308起隔直作用，使场锯齿波的正负峰值相等，同时也起到S校正的作用。R309把场扫描电流转换成电压，并经R308、R307、C307、R305反馈到（1）脚，形成交直流负反馈，主要起改善场线性和稳定静态工作点的作用。
