TCL王牌AT29S168B彩电电源电路工作原理
来源:本站整理  作者:佚名  2011-01-11 10:18:29

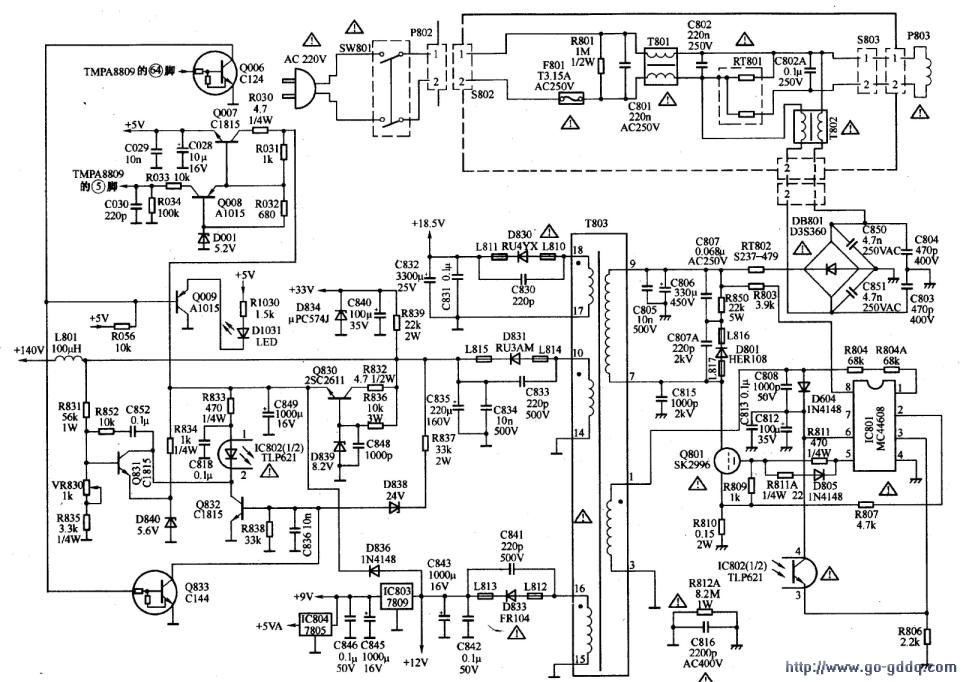

  TCL-AT29S168B型超级单片彩色电视机采用了以IC801 (MC44608)为核心构成的并联他激式开关电源,电源电路如下图所示。

  一、MC44608简介

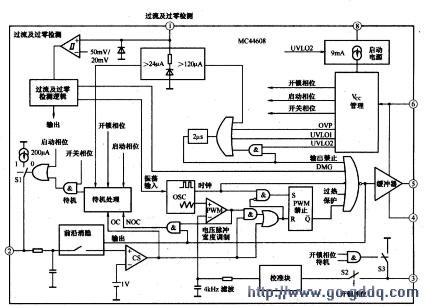

  MC44608是摩托罗拉公司生产的环保电源IC,是一种低功耗、高性能开关电源脉宽调制控制器,它内置无损耗高电压启动电路,这样就可以免除传统的启动电阻,使启动速度更快,功耗更低。MC44608内部集成有脉冲振荡电路以及过压、过热、过流保护电路,MC44608有三种固定频率的产品(45kHz、75kHz、100kHz),它们的封装均相同,只是型号后缀数字不同。如MC44608P45、MC44608P75、MC44608P100分别代表振荡频率45kHz、75kHz、100kHz,MC44608内部电路框图如右图所示,引脚功能如下表所示。

脚号 引脚名 功能
1 DEMAG 去磁检测
2 ISENSE 过流检测,电压高于1V时关断脉冲信号输出
3 CONTROLINPUT 反馈电流输入端,输入不同的反馈电流,将输出不同的占空比脉冲
4 GROUND
5 DRIVE 驱动信号输出,用于驱动场效应开关管
6 VCC 电源电路输入端,高于15V时将关闭输出信号
7 NC (6)、(8)脚的隔离脚,通常悬空
8 V1 启动电流输入脚,在启动时,从该脚输入9mA的启动电流,启动后该脚被禁止

  二、振荡与启动电路

  接通电源开关后,220V交流电压经保险丝F801、互感滤波器T801、C801、R801、C802、T802、C802A滤除交流电压中的高频干扰后,经DB801整流、RT802限流、C806滤波,在C806两端产生约300V的直流电压,经开关变压器T803的9-7绕组加到场效应开关管Q801的漏极。C806两端的300V电压还经R803降压,加到MC44608的(8)脚,为MC44608的(8)脚提供9mA启动电流,MC44608开始工作,内部振荡器振荡,(5)脚输出驱动脉冲使开关管Q801导通,整个开关电源开始工作。电源工作后,开关变压器T803的1-3绕组上感应的电压经D804、C812整流滤波,为MC44608的(6)脚提供正常的工作电压。

  三、稳压控制电路

  当某种原因使B+ (140V)上升时,则140V电压经R831、VR830、R835分压后,使Q831基极电压上升,因Q831发射极接有稳压二极管D840,因此Q831导通能力增强,Q831集电极电压下降,使光电耦合器IC802内部发光二极管发光强度增强,内部光敏接收管输出电流增大,控制MC44608的(3)脚电流增大,(5)脚输出脉冲宽度变窄,控制开关管Q801导通时间减小,B+电压下降。反之亦然。

  四、保护电路

  1.过流保护电路

  如果开关电源次级负载变重,初级电流将增大,引起开关管Q801过载。增大的电流经R810转换为电压后加到MC44608的(2)脚,当(2)脚初级电流检测端电压超过1V时,MC44608中的限流过流电路启动,关断(5)脚的输出,使电源停止工作。

  2.过压保护电路

  当输入电压过高时,开关变压器1-3绕组上感应的电压就会升高,经D804、C812整流滤波后的电压升高,即加到MC44608的(6)脚电压升高,当(6)脚电压高于15V时,MC44608中的过压保护电路启动,关断(5)脚的输出,使电源停止工作。

  五、待机控制电路

  正常工作时,TMPA8809的(64)脚输出低电平,Q006截止、Q833导通、Q832截止,对稳压控制电路无影响,电视机处于正常工作状态。

  待机时,TMPA8809的(64)脚输出高电平,Q006导通、Q833截止、Q832导通,Q832集电极输出低电平,使光电耦合器IC802的(2)脚电压降低,IC802内部发光二极管发光强度增强,内部光敏接收管输出电流增大,控制MC44608的(3)脚电流增大,(5)脚输出脉冲宽度变窄,控制开关管Q801导通时间减小,使开关电源各路输出电压均下降。MC44608的(6)脚输入电压降低,使内部模式电路被激活,此时MC44608工作在“脉冲模式”,功耗很低。

  提示与引导  正常工作时,开关电源输出的+12V电压经D836、C849整流滤波后,加到由Q007、Q008、DO01组成的稳压电路,为TMPA8809内CPU提供所需的SV电压,待机时,由于+12V下降较多,不能维持CPU的供电,此时,由Q830、D839等组成的稳压电路工作,继续为TMPA8809内CPU提供SV供电电压。
