索尼采用CXA2139S机芯的彩电资料

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 电视机电路

索尼采用CXA2139S机芯的彩电资料

来源：本站整理作者：佚名 2011-01-13 08:40:13

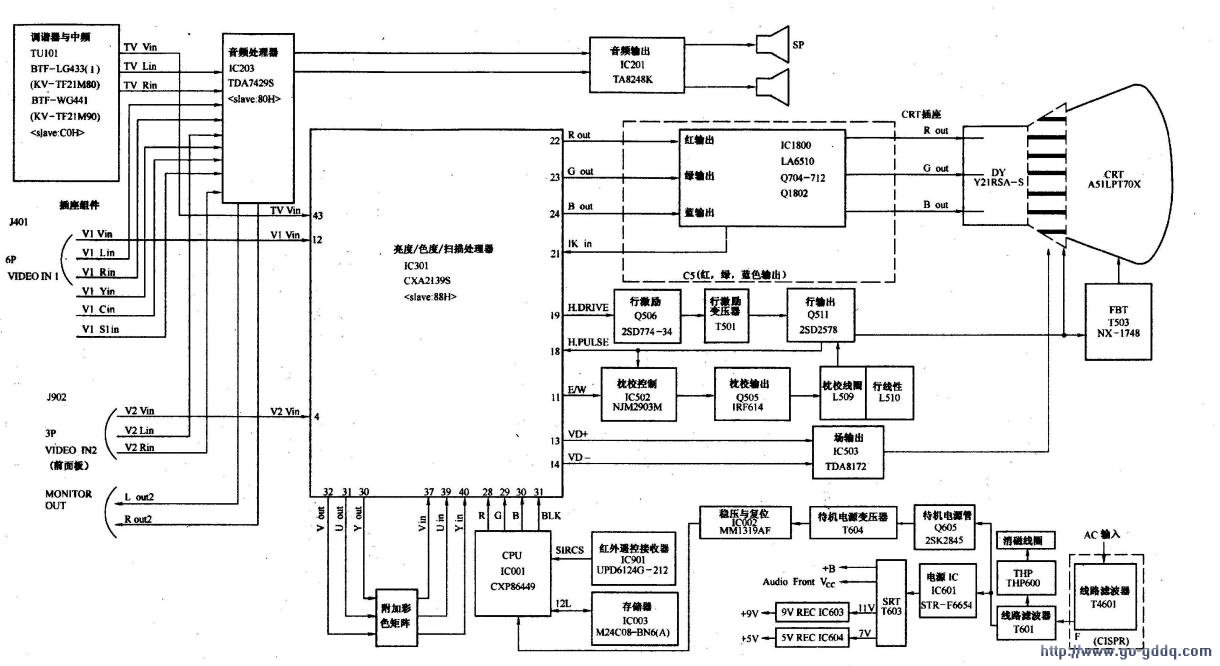

　　采用CXA2139S机芯的索尼KV-TF21M80/M90型彩色电视机整机主要电路组成如下图所示。

　　从图中可以看出，索尼KV-TF21M80/M90型彩色电视机电路主要由高频和中频处理组件TU101、亮度/色度/扫描处理集成电路IC301 （CXA2139S）、音频处理电路IC203（ TDA7429S）、音频功放IC201 （TA8248K）、末级视放、行输出、枕形失真控制电路IC502（NJM2903M）、场输出IC503 （TDA8172）、微处理器ICO01 （CXP86449）、复位及稳压电路IC002 （MM1319AF）、存储器IC003 （M24C08-BN6 （A））、倾斜校正驱动电路IC1800（ LA6510）和开关电源IC601 （STR-F6654）等几部分组成。
