三星采用M52777单片机芯的彩电资料
来源:本站整理  作者:佚名  2011-01-13 08:40:31

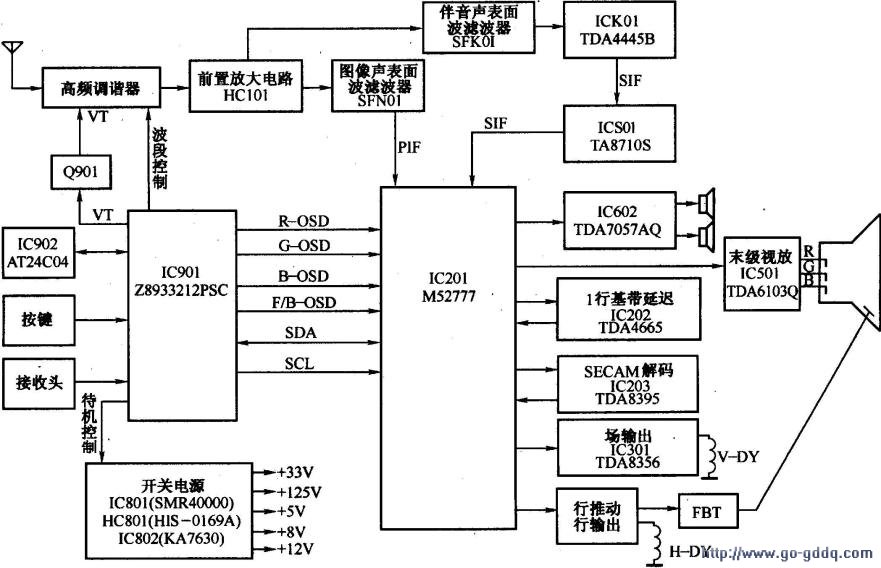

  采用M52777单片机心的三星CS5038ZB型彩色电视机整机主要电路组成如图所示。

  从图中可以看出,三星CS5038ZB型彩色电视机电路主要由高频调谐器、图像中放/伴音中放/亮度/色度信号/扫描集成电路IC201( M52777)、1行基带延迟IC202(TDA4665)、SECAM解码电路IC203 (TDA8395)、伴音制式切换电路ICS01( TA8710S)、伴音中频处理电路ICK01( TDA4445B)、音频功放IC601 (TDA7056A)或IC602 (TDA7057AQ)、末级视放IC501( TDA6103Q)、行输出、场输出IC301。(TDA8356)、微处理器IC901 (28933212PSC)、存储器IC902 (AT24C04)和开关电源IC801(SMR40000)、HC801 (HIS-0169)、IC802 (KA7630)等几部分组成。
