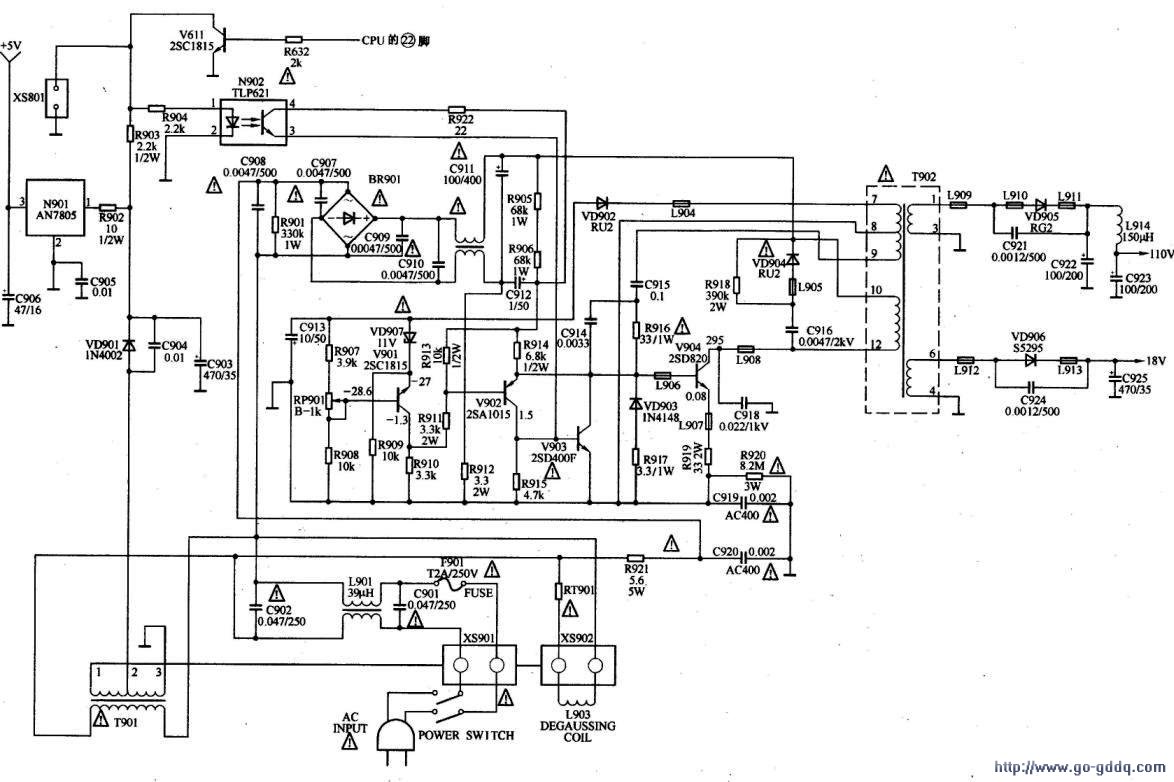

康佳T953H型彩色电视机采用三洋80P电源，这是一种并联自激式电源，在国产彩色电视机中应用十分普遍，电源电路如下图所示。

　　一、开关电源电路分析
　　
　　1.启动与振荡电路
　　
　　电源开关接通后，市电电压经互感滤波器L901及高频滤波电容C901、C902滤除市电电网中的高频干扰后，由整流堆BR901桥式整流，在滤波电容C911两端产生300V左右的直流电压。该电压分两路输出：一路经开关变压器T902的初级绕组10-12加到开关管V904的集电极；另一路经启动电阻R905、R906、R914，使V904进入导通状态。

　　V904导通后，其集电极电流在T902的初级绕组上产生电动势，T902的正反馈绕组9-8产生感应电动势。（9）脚正的脉冲电压，经C915、R916、V904的b-e结、R919、T902的（8）脚构成正反馈回路，使V904在正反馈雪崩过程的作用下，迅速进入饱和状态。

　　V904饱和后，T902初级绕组的电流线性增大，由于T902次级绕组所接的整流管截止，所以电能以磁能的形式存储在T902内部。同时，由于正反馈雪崩过程时间极短，C915来不及充电，所以在V904进入饱和状态后，开始充电。随着充电电流的减小，不能维持V904的饱和导通，于是V904退出饱和状态。

　　V904退出饱和状态后，由于其c-e结内阻的增大，使T902初级绕组的电流进一步下降，导致T902各个绕组的电动势反相。T902的（9）脚负的脉冲电压与C915所充的电压叠加后，使开关管V904迅速截止。

　　在V904截止期间，开关变压器T902向负载释放能量。随着T902能量的不断释放。T902初级绕组产生一个反相的电动势，以阻止电流的下降，于是正反馈绕组产生的（9）脚为正的反馈电压，再次使V904导通，由此便形成了自激振荡。

　　2.软启动电路
　　
　　为了防止开机时间，稳压调节电路没有进入工作前，开关管因导通时间过长而损坏，设置了软启动电路。在开机瞬间，由于C912需要充电，所以V902导通，避免了开关管V904过激励损坏。

　　3.稳压控制电路
　　
　　T902的7-8为取样绕组，当市电电压升高或负载电流变小，引起输出端电压升高时，T902的7-8绕组脉冲上升，经VD902整流、C913滤波，使C913上的取样电压升高，经R908、RP901和R907取样后的电压升高。因误差放大管V901发射极接稳压管VD907，所以V901导通加强。V902因基极电位下降而导通加强，于是使V903导通加强。V903导通加强后，使V904导通时间缩短，T902储存的能量减小，最后使输出端电压自动降至正常值。当输出端电压下降时，稳压调节过程相反。

　　二、待机控制电路
　　
　　正常工作时，交流220V电压经电源变压器T901变压、VD901整流、C903滤波产生的直流电压加到三端稳压器N901 （AN7805）的（1）脚，经稳压后从其（3）脚输出5V电压为CPU供电。此时，CPU的待机控制端（22）脚输出高电平，V611导通，其集电极低电平使光电耦合器N902内发光二极管截止，对电源电路没有影响。

　　待机时，CPU的（22）脚输出低电平，V611截止，V611集电极为高电平，经R904使光电耦合器N902内发光二极管发光，内部光敏三极管等效电阻减小，使V903导通增强，对开关管V904分流增大，V904停止工作，开关电源无电压输出。
