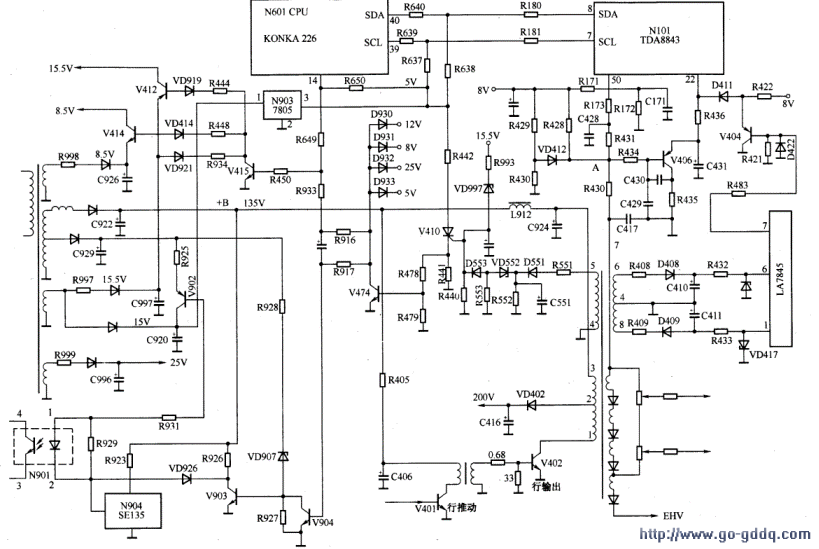

该机保护电路的工作过程，有关电路如图所示。

　　该机设有以下保护电路：

　　（1）可控硅过压保护电路
　　
　　可控硅V410控制极分两路：一路通过D553、VD552与行扫描输出变压器的4-5绕组的整流滤波电路D551、C551相连接；另一路通过VD997、R993与开关电源次级C997输出的15.5V电压相连接。当开关电源和行扫描电路正常时，行输出电路C551上的直流电压不足以使稳压管VD552 （18V）击穿，故D553截止，对可控硅不产生影响；开关电源输出的15.5电压也低于稳压管VD997的稳压值18V，不会使VD997击穿，可控硅截止，V4 74截止，对开关机电路不产生影响。当电源或行扫描输出电压因故升高时，C551、C997两端电压高于18V，稳压管VD552、VD997击穿，可控硅导通，V474基极为高电平，将开关机电路的V90基极对地短路，V904截止，V903导通，通过光耦N901控制电源进入待机工作状态，此时开关电源输出电压下降到额定值的1/3左右。

　　（2）电压失落保护电路
　　
　　在开关机电路V904的基极还设有一组电压失落保护电路，通过D930、D931、D932、D933分别对12V、8V、25V、SV电压进行检测。正常时D930、D931、D932、D933均截止，对开关机电路不产生影响。当其中一个因整流滤波电路、负载电路发生故障，造成电压失落时，该电路的检测二极管导通，将V904基极的电压拉低，V904截止，V903饱和导通，进入保护性待机状态。

　　（3） EHT校正/EHT检测电路
　　
　　TDA8843的（50）脚是一个双功能端口，除具有EHT超高压校正外，还具有8V失压保护功能。（50）脚通过外接分压电阻对8V电源电路进行检测，当（50）脚电压超过3.9V时，TDA8843判断8V电源电路发生故障，通过I2C总线将信息传到CPU，CPU执行保护功能，控制电源进入待机状态。

　　（4）束电流限制/场输出保护电路
　　
　　TDA8843的（22）脚是“束电流限制/场输出保护”脚，也是一个双功能端口，正常时，（22）脚应有3.3～3.7V的直流电压并伴有场脉冲信号。

　　V404是场输出检测电路，当场输出电路和8V低压电路正常时，场输出电路LA7845的（7）脚输出的场消隐脉冲经过V404放大后，在场消隐期间，使D411导通，通过R436对C431充电；在场扫描正程期间，使D411截止，C431放电，在TDA8843的（22）脚形成约3.7V的脉冲电压，TDA8843据此认为场扫描电路正常。当LA7845和8V低压电路发生故障时，TDA8843的（22）脚无此脉冲电压，TDA8843认为场扫描电路和8V低压电路发生故障，通过总线系统向CPU发出信号，CPU据此执行保护，进入待机状态。

　　TDA8843的（22）脚外围的V406是束电流过流、束电流失落检测电路。束电流正常时，V406处于放大状态；束电流减小时，A点电位升高，V406导通程度减弱；当束电流增大时，A点的电位降低，V406导通程度增强。当束电流正常时，平均的束电流使TDA8843的（22）脚直流电压相对稳定。当束电流变化较大，但仍在可容许范围内时，TDA8843对束电流进行限制，对光栅亮度作相应的调整。当束电流过大时，A点电压始终为低电平，V406饱和，TDA8843的（22）脚直流电压降到最低，TDA8843据此进入束电流过流保护状态，向CPU发出保护信号，CPU据此执行保护功能，进入待机状态。当束电流失落时，A点电压始终为高电平，V406始终截止，TDA8843的（22）脚直流电压升到最高，TDA8843据此进入束电流失落保护状态，向CPU发出保护信号，CPU据此执行保护功能，进入待机状态。
