一、电路的工作原理
　　

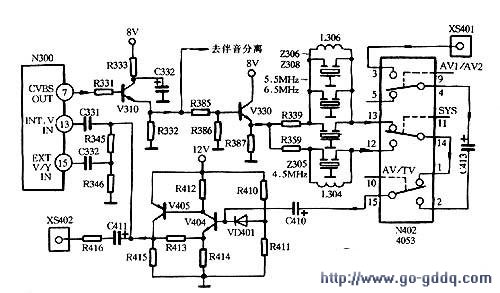

　　自TDA8362/TDA8361芯片问世之后，彩电的亮度信号处理电路变得极为简单，完全不需要外部电路。这部分电路如下图所示。

　　N300(TDA8361)的⑦脚输出全电视信号，经V310缓冲之后，有一路再经V330射极输出，由Z305～Z308对4．5MHz、5.5MHz、6．OMHz、6．5MHz信号陷波，分别进入N402的（12）（13）脚，利用其内部的开关进行制式转换。N101通过N402的⑨⑩脚控制和AV输入端子进来的信号切换，最终得到的信号从（15）脚输出。因N402关系到信号制式的切换，所以是无彩色等故障的检修重点，在检修中务必注意。N402由（15）脚输出的信号，经V404、V405组成的电路进行幅度和阻抗调整之后，有一部分从AV输出端子XS402输出，另一部分经C331、C332进入N300的（13）脚和（15）脚，进行视频信号的处理。

　　各种制式下视频信号的亮度和色度信号分离，都是在芯片内部完成的，相应的工作流程如下图所示。

.

　　此电路和LA7680、TA8880等以外部滤波器实现亮色分离的电路相比，是飞跃的进步。当然进行亮色分离之前，必须确知当前信号的彩色制式，这也是完全由N300(TDA8362／1)内部自动完成的。在亮色分离中，唯一与外部电路相关的引脚是（12）脚，该脚的功能是调整内部彩色、滤波器的频率。

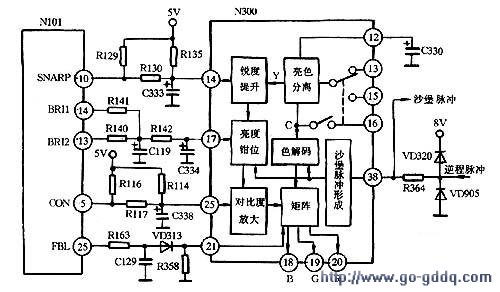

　　亮度信号处理过程中，N101通过⑤⑩（13）（14）脚发出对比度、锐度、亮度控制信号，送到N300的（25）（17）（14）脚，实现相应的控制，最后亮度信号在内部和色差信号合成三基色信号，通过（18）（19）（20）脚输送到视放板。

　　既然亮度信号的处理过程完全在TDA8362／1内部，如果出现亮度方面的故障，岂不是更换N300就能百分之百地解决问题?实际上的确是这样的，但也还有一些故障与外部电路有关，检修中还是不能轻视。
