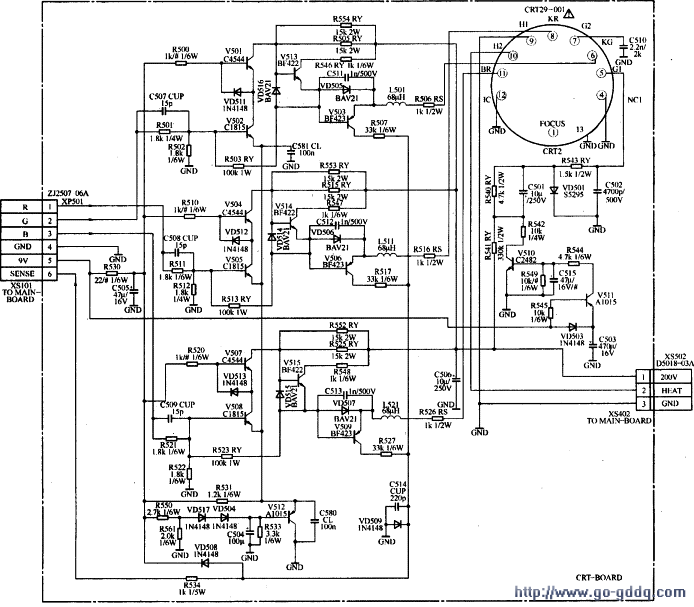

末级视放电路如下图所示。

　　1.视频放大电路
　　
　　从VCT3803A的（42）、（43）、（44）脚输出的R、G、B基色信号，通过末级视放电路对基色信号进行放大，送到显像管的阴极。该机末级视放电路采用了由分立元件组成的3组共射一共基宽频带放大器。其中，V504、V505组成一组共射一共基联放电路，用于R信号放大。V505为共射放大器，V504为共基放大器。同理，V502与V501、V508与V507也分别构成共射一共基联放电路，分别用于G信号和B信号放大。经放大后的R、G、B信号再经三组射极跟随器（V514与V506、V513与V503、V515与V509）缓冲后，加到显像管的阴极。

　　2.恒压偏置电路
　　
　　末级视放电路采用直接耦合方式，偏置稳定性十分重要，所以，该机采用了恒压偏置电路，由R550、R551、VD517、VD504、R533、V512等组成。其工作原理是：9V电压经R530降压、R550和R551分压，再经VD517、VD504降压，在V512的基极上形成比较稳定的偏置电压。V512的发射极电压也就十分稳定，这个电压作为V502、V505、V508的发射极偏置电压。

　　3.消亮点电路
　　
　　消亮点电路由VD503、V510、V511等组成。开机后，+9V电压经VD503给C503充电，使C503两端充有约8.5V左右的电压，V511截止，其集电极为低电平，V510不能导通。此时，行输出电路产生的+200V电压一方面为末级视放管供电，另一方面经R541、R540、VD501分压后，再经R542加到V510的集电极，并对C501充电。关机时，+9V电压消失，C503上的电压经V511放电，使V511导通，其集电极输出高电平，导致V510导通，此时，C501两端的电压经导通的V510放电，使显像管的栅极迅速变为负值，导致显像管的栅阴极负压增大，控制电子束很快截止，从而消除了关机亮点。可以看出，这是一种截止型消亮点电路。

　　4.自动连续阴极校正电路
　　
　　由于三个末级视频放大器的元器件性能、电子枪阴极发射电子的能力、荧光粉的发光效率不可能完全一致，要得到显示白色的要求必须进行“白平衡”调整。普通彩色电视机出厂前，白平衡都经精确调整（五个电位器）并固定不变。然而，显像管在使用一段时间之后，上述三个独立通道任何一个参数的变化都将破坏白平衡，产生所谓“偏色”现象，必须经专业人员重新调整才能恢复正常。

　　VCT3803A内含自动连续阴极校正电路，通过对（37）、（39）、（40）脚的反馈信息进行检测，进而控制RGB输出电平及幅度，可分别进行亮、暗白平衡自动调整，从而很好地解决了偏色问题。

　　因为它能在每次开机瞬间自动检查并调整，使彩管保持了亮丽的真实色彩和良好的清晰度。
