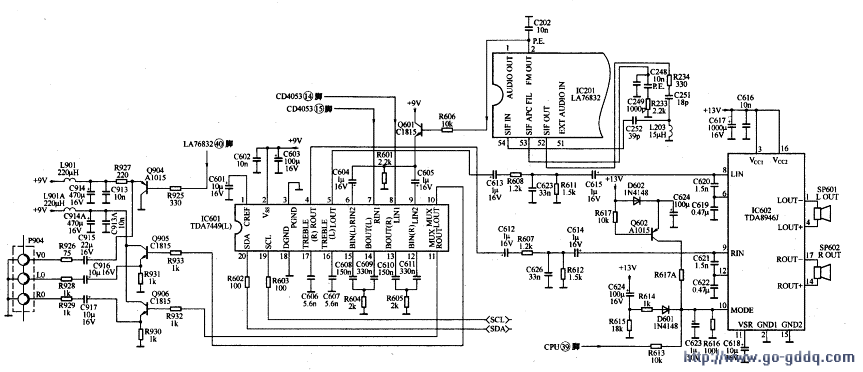

伴音电路如下图所示。
1.音频解调电路
LA76832内部检波产生的视频信号及第二伴音中频信号一路从(52)脚输出,经外接的高频滤波器抑制掉视频信号,分离出4.5MHz以上的信号,从其(54)脚输入,经内部带通滤波器和PLL电路选出第二伴音中频信号,再经限幅放大后,送至调频检波电路,解调出TV音频信号,从(2)脚输出,送到音效处理电路IC601 (TDA7449)。
提示与引导 在LA76832内部,解调出的TV音频信号还送至内部音频切换开关,与(51)脚输入的A音频信号进行切换,切换过程受I2C总线控制。切换后的音频信号经音量控制后,从(1)脚输出,由于该机AV/TV音频在IC601(TDA7449)进行切换,因此未用LA76832内部的音频切换开关。
2.音效处理电路

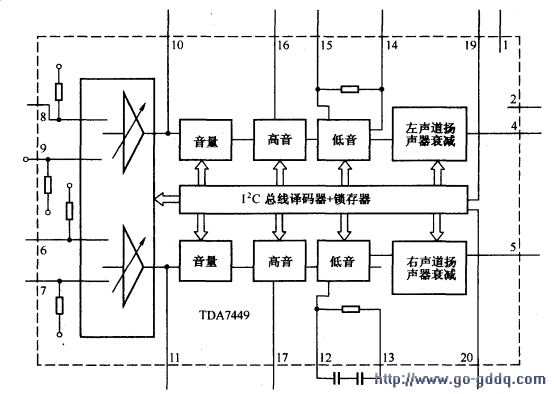

音效处理电路以IC601 (TDA7449)为核心构成,TDA7449具有音频输入选择,高音、低音及音量平衡调整功能,所有功能可通过IIC总线进行控制。TDA7449内部电路框图如右图所示,引脚功能和实测数据如下表所示。
脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
1 | 电源电流参考 | 2.6 | 11 | R音频输出,去AV输出插口 | 4.5 |
2 | 电源 | 8.9 | 12 | R低音控制输入 | 4.1 |
3 | 地 | 0 | 13 | R低音控制输出 | 4.5 |
4 | R声道输出 | 3.8 | 14 | L低音控制输出 | 4.5 |
5 | L声道输出 | 3.8 | 15 | L低音控制输入 | 4.1 |
6 | TV-R音频输入 | 3.1 | 16 | L高音控制 | 4.1 |
7 | AV~R音频输入 | 3.1 | 17 | R高音控制 | 4.1 |
8 | AV-L音频输入 | 3.1 | 18 | 地 | O |
9 | TV-L音频输入 | 3.1 | 19 | IIC总线时钟 | 2.7 |
lO | L音频输出,去AV输出插口 | 4.5 | 20 | IIC总线数据 | 2.9 |
TDA7449的(9)、(6)脚为TV左右音频信号输入端,(8)、(7)脚为AV左右音频信号输入端,输入的音频信号经内部切换后送到内部音效处理电路,经音量控制、高/低音控制、平衡控制后,一路从(5)、(4)脚输出L、R声道音频信号,送到音频功率放大电路IC602 (TDA8946J);另一路从(10)、(11)脚输出,送往AV音频输出插口。
3.音频功放电路
该机的伴音功率放大电路以IC602 (TDA8946J)为核心构成。TDA8946J为双路BTL功率放大器,具有过热、短路保护和开关机静音功能,TDA8946J引脚功能如下表所示。
脚号 | 功能 | 脚号 | 功能 |
1 | L通道反相输出 | 10 | 选择模拟输入(待机、静音、操作) |
2 | 接地点1 | Il | 供给一半的吸收电压 |
3 | 供电1 | 12 | R通道输入 |
4 | L通道正相输出 | 13 | 空脚 |
5 | 空脚 | 14 | R通道反相输出 |
6 | L通道输入 | 15 | 接地点2 |
7 | 空脚 | 16 | 供电2 |
8 | L通道输入 | 17 | R通道正相输出 |
9 | R通道输入 |
TDA7449的(5)、(4)脚输出的L、R信号,分别经C613、R608、C615和C612、R607、C614加到音频功放电路TDA8946J的(8)、(9)脚,经功率放大后,从TDA8946J的(1)、(4)和(14)、(17)脚输出,驱动左右声道扬声器发出声音。
4.静音控制电路
该机静音控制电路分为以下几部分。
(1)外部静音电路当需要静音时,CPU的(39)脚输出高电平,经R613加到TDA8946J的(10)脚,关闭内部音频信号,达到静音的目的。
(2)关机静音电路该机设有关机静噪电路,具体工作过程是:开机后,13V电源经D602给C624充电,此时Q602截止,对功放电路没有影响。关机时,13V电源电压消失,Q602基极变为低电位,C624上的电压使Q602饱和,其集电极输出高电平,经R617A使TDA8946J的(10)脚变为高电平,达到关机静音的目的。
(3)开机静音电路该机还设有开机静音电路,具体工作过程是:开机时,13V电压经R614、R615给C624充电,由于C624两端的电压不能突变,因此,开机瞬间,C624的负端为高电平,经R614、D601加到TDA8946J的(10)脚,使内部电路静音。开机后,由于C624的隔直流作用,使TDA8946J的(10)脚降为低电平,解除了开机静音电路对功放电路的影响。
