TCL王牌2913E彩电图像中频处理电路分析
来源:本站整理  作者:佚名  2011-01-17 07:53:52

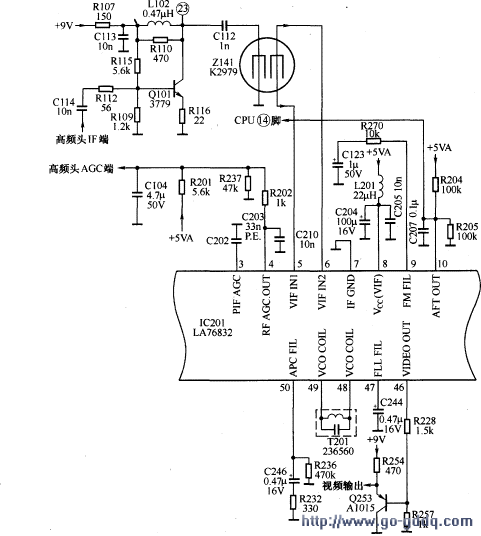

  图像中频处理电路如下图所示。

  1.图像中频检波电路

  由高频调谐器输出的中频信号,经C114耦合、预中放Q101放大后,由声表面滤波器2141送至LA76832的(5)、(6)脚。在LA76832内部经中频放大后,送至视频检波器。视频检波器采用PLL检波方式,可提高图像的质量,检波所需的中频载波由PLL环路来提供。接在LA76832的(48)、(49)脚的T201为38MHz谐振网络,接在(50)脚外围的阻容元件为PLL环路低通滤波器,接在(47)脚外围的C244为中频VCO滤波电容。

  检波产生的视频信号及第二伴音中频信号分为两路:一路从LA76832的(52)脚输出,经外  接的高频滤波器抑制掉视频信号,分离出4.5MHz以上的信号,从其(54)脚输入,进入LA76832内部的伴音处理电路(参见后面伴音电路分析部分);另一路经第二伴音中频陷波及视频放大后,由(46)脚输出,经Q253缓冲后,加到AV/TV切换电路。

  2.AGC电路

  视频检波器输出的视频信号还有一路送至中频AGC电路,LA76832内部的AGC检波电路采用峰值检波器,即中频AGC电路通过对视频信号幅度进行检测。检出的电压经(3)脚外接的C202滤波后形成IFAGC电压,一方面控制中放电路的增益;另一方面经RFAGC电路处理后,转化为RFAGC电压,从(4)脚输出,送至高频头的AGC端,用以控制高放电路的增益。

  3.AFT电路

  LA76832的AFT电路的输入信号来自视频检波器输出的中频信号。由于LA76832内部采用锁相环检波电路,具有独立的压控振荡器,其基准解调信号与信号中频同频率,且相位被锁定,所以,AFT电路无需外接LC移相网络,而是采用内部固定移相电路,将中频信号的频率变化转变为相位的变化,然后利用模拟乘法器的鉴相特性,将相位变化转变为相应的电压幅度变化,检出误差电压即AFT电压由(10)脚输出,送到CPU的(14)脚,使CPU在自动搜台时,能将节目锁定在最佳位置。正常收看时,通过微调CPU输出的VT电压,进而控制高频头的本振频率,以确保高频头IF端的载波频率始终为38MHz。
