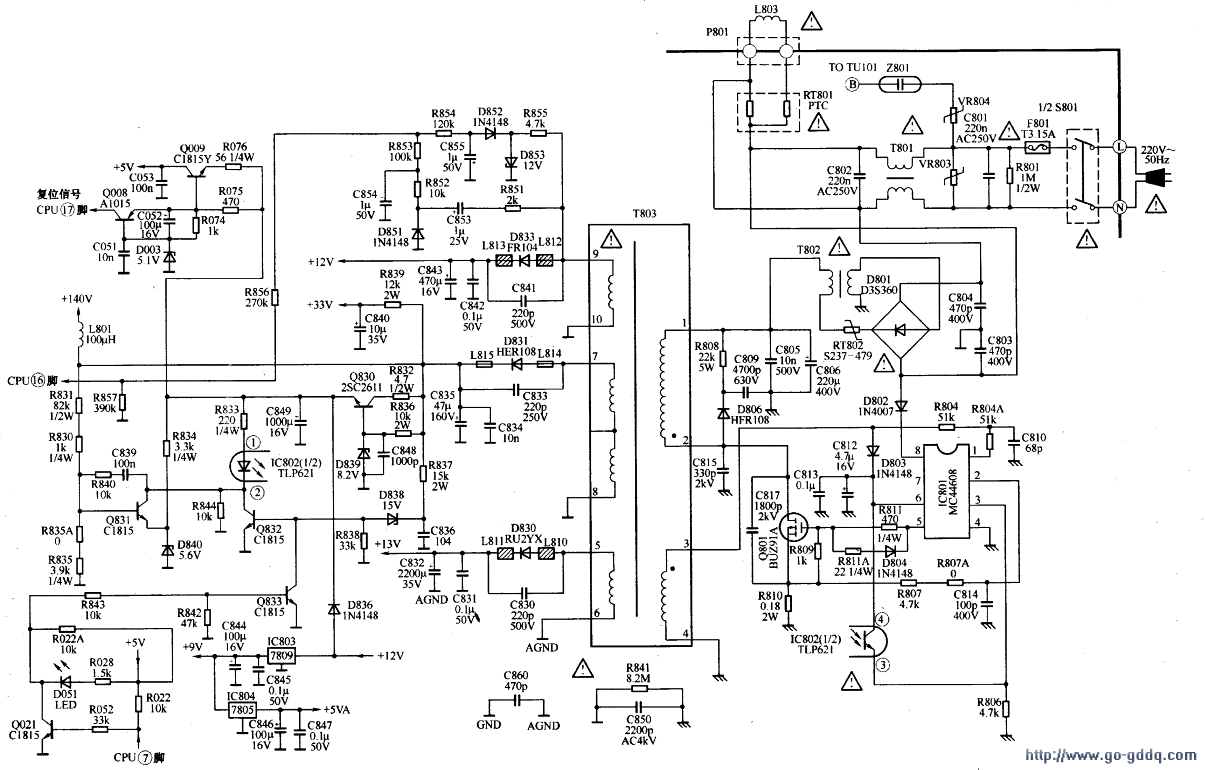

TCL-2913E型彩色电视机开关电源是以IC801 （MC44608）为核心构成的并联他激式开关电源，电源电路如下图所示。

　　一、MC44608简介
　　
　　MC44608是Motorola公司生产的环保电源集成电路，是一种低功耗、高性能开关电源脉宽调制控制器，它内置无损耗高电压启动电路，可以免除传统的启动电阻，使启动速度更快，功耗更低。MC44608内部集成有脉冲振荡电路和过压、过热、过流保护电路。MC44608有三种固定频率的产品（45kHz、75kHz、100kHz），它们的封装均相同，只是型号后缀数字不同，如MC44608P45、MC44608P75、MC44608P100分别代表振荡频率45kHz、75kHz、100kHz。MC44608的引脚功能如下表所示。

　　二、启动与振荡电路
　　
　　接通电源开关后，220V交流电压经D801整流、RT802限流、C806滤波，在C806两端产生约300V的直流电压，经开关变压器T803的1-2绕组加到场效应开关管Q801的漏极。

　　220V交流输入电压还经过二极管D802半波整流，加到MC44608的（8）脚，为MC44608的（8）脚提供9mA的启动电流。MC44608开始工作后，内部振荡器振荡，（5）脚输出驱动脉冲使开关管Q801导通，整个开关电源开始工作。电源工作后，开关变压器T803的3-4绕组上感应的电压经D803、C812整流滤波，为MC44608的（6）脚电源端提供正常工作电压。

　　三、稳压控制电路
　　
　　当某种原因使B+电压（140V）上升时，则140V电压经R831、R830、R835分压后，使　　Q831基极电压上升，因Q831发射极接有稳压二极管D840，Q831发射极电位固定不变，因此，Q831导通能力增强，Q831集电极电压下降，使光电耦合器IC802内部发光二极管发光强度增强，内部光敏接收管输出电流增大，使MC44608的（3）脚误差取样端电压升高，（5）脚输出的驱动脉冲宽度变窄，控制开关管Q801导通时间减小，B+电压下降。反之亦然。

　　四、保护电路
　　
　　1.过流保护电路
　　
　　如果开关电源次级负载变重，将引起开关管Q801电流增大，经取样电阻R810转换为电压后加到MC44608的（2）脚。当（2）脚初级电流检测端电压超过1V时，MC44608中的过流保护电路将启动，关断（5）脚的驱动脉冲输出，使电源停止工作。

　　2.过压保护电路
　　
　　当市电输入电压过高或开关电源输出电压过高时，开关变压器T803的3-4绕组上感应的电压就会升高，经D803、C812整流滤波后的电压升高，即加到MC44608（6）脚（电源电压／过压、欠压保护输入端）的电压升高。当（6）脚电压高于15V时，MC44608中的过压保护电路启动，关断（5）脚驱动脉冲输出，使电源停止工作。

　　五、待机控制电路
　　
　　正常工作时，CPU的（7）脚电源控制端输出低电平，Q021截止，Q833导通，Q832截止，对稳压控制电路无影响，电视机处于正常工作状态。

　　待机时，CPU的（7）脚输出高电平，Q021导通，Q833截止，Q832导通，Q832集电极输出低电平，使光电耦合器IC802的（2）脚电压降低，IC802内部发光二极管发光强度增强，内部光敏接收管输出电流增大，控制MC44608的（3）脚电压升高，（5）脚输出的驱动脉冲宽度变窄，控制开关管Q801导通时间减小，使开关电源各路输出电压均下降。MC44608的（6）脚输入电压降低，使内部模式电路被激活，此时MC44608工作在“脉冲模式”，功耗很低。

　　另外，待机时，CPU的（7）脚输出高电平，Q021导通，还使发光二极管D051导通发光，指示电视机处于待机状态。

　　电视机正常工作时，开关变压器的（9）脚输出电压经D833、C843整流滤波后得到+12V电压，加到由Q009、D003等组成的稳压电路，为CPU提供其所需的5V工作电压。待机时，由于+12V电压下降较多，不能维持CPU的供电，因此由Q830、D839等组成的稳压电路工作，继续为CPU提供稳定的SV供电电压。
