创维5S01机芯彩电遥控电路工作原理
来源:本站整理  作者:佚名  2011-01-18 07:51:03



  5S01机芯使用的CPU(ST6388)是SGS公司ST63系列芯片中的一种,它是整个机芯电路的控制中心。ST6388不但可完成整机的控制功能,而且芯片上还集成了EEPROM(可读写存储器),充分体现了SGS公司电路设计简洁的特点。

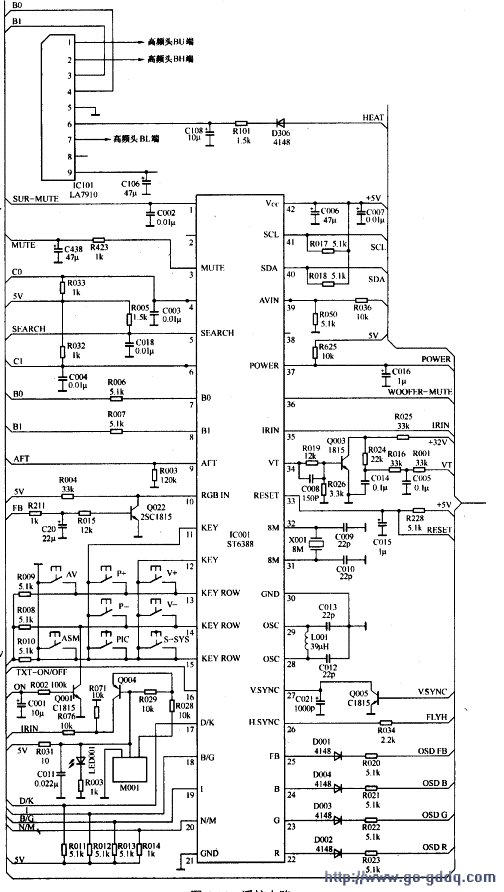

  遥控电路如下图所示。ST6388引脚功能如下表所示。

脚号 功能 脚号 功能
1 环绕声静音控制,未用 22 字符R信号输出
2 空脚 23 字符G信号输出
3 静音控制 24 字符B信号输出
4 AV/TV控制 25 字符消隐信号输出
5 NTSC制式控制端 26 行逆程脉冲输入
6 AV/TV控制 27 场逆程脉冲输入‘
7 波段转换输出 28 字符显示时钟振荡.
8 波段转换输出 29 字符显示时钟振荡
9 AFT电压输入 30
10 外部RGB输入控制(主要用于外销机,本机此功能未用) 31 CPu主频8MHz晶振
11 键控矩阵 32 CPIJ主频8MHz晶振
12 键控矩阵 33 复位信号输入端
13 键控矩阵 34 调谐电压输出
14 键控矩阵 35 遥控信号输入
15 键控矩阵 36 重低音控制输出
16 图文开关(控制),未用 37 待机控制,低电平待机,高电平开机
17 伴音制式为D/K(制时输出高电平,或在AUTo时输出为高电平 38 空脚
18 伴音制式为B/G制时输出高电平,或在AUTO时输出为高电平 39 未用
19 伴音制式为I制时输出高电平,或在AUTO时输出为高电平 40 IIC总线数据
20 伴音制式为N/M制时输出高电平 4l IIC总线时钟
2l 42 +5V供电

  一、CPU的工作条件

  CPU的(42)脚为供电端,电压由电源电路TDA8139的(9)脚输出的5V提供。

  CPU的(33)脚为复位端,由电源电路TDA8139的(6)脚提供复位脉冲。

  CPU的(31)、(32)脚外接晶体X001(8MHz),与CPU内电路组成时钟振荡器,它为CPU的一切动作提供时钟基准。

  二、操作指令电路

  CPU的(35)脚为遥控指令输入端,接收到指令控制信号后,在CPU内完成译码、控制功能。

  CPU的(11)~(15)脚外接8个按键开关,按不同的按键,经CPU识别、译码,完成不同的控制功能。

  三、控制电路

  1.频段选择控制电路频段选择信号由CPU的(7)、(8)脚输出,加到波段转换开关ICl01(LA7910)的(4)、(3)脚,经译码后,从(1)、(2)、(7)脚输出控制电压,加到高频头的BU、BH、BL端,用于频段切换。

  2.调谐电压产生电路在选台时,CPU的(34)脚VT、端输出脉宽调制信号,经Q003倒相变成幅度为30V的电压(因Q003集电极电源为32V),再经R024、C014、R016、C005、R001三级低通滤波,变成0~30V调谐直流控制电压,送至高频头的VT‘输入端,控制高频头VT。端子内部的变容二极管,完成调谐选台任务。

  3.自动搜台控制电路

  (1)电台识别信号的传送方式小信号处理电路STV2116和CPU均未设电台识别信号输入、输出端。在STV2116中,视频切换开关输出的视频信号(或Y信号),都要送至视频识别电路,视频识别电路通过对视频信号进行识别后,输出识别信号。该信号可作为系统是否收到节目的依据,它经A/D变换后,转换成数字信号,再由IIC总线送至CPU。

  (2)AFT信号的传送方式AFT电压由STV8223的(2)脚输出,作为调谐准确度信息送至CPU的(9)脚。

  (3)自动搜台过程CPU收到自动搜台指令时,从其(34)脚VT。端输出PWM调制脉冲,经外部电平转换、低通滤波后,将32V电压变成O~30V可变的调谐电压送至高频头,此时,机器从L段低端向高端开始搜索。

  当高频头调谐电压变化到某一电压,电视屏幕刚出现图像信号时,STV2116就会通过IIC总线将电台识别信号送到CPU。CPU收到该信号后,便放慢速度,同时监测CPU的(9)脚输入的AFT电压,当AFT电压显示调谐最准确时,CPU便发出存储指令,将节目的有关信息存入存储器,L频段搜索完毕,再跳到H频段、U频段进行搜索,直至所有节目搜索、存储完毕为止。

  四、屏显电路屏

  显电路由CPU的(28)、(29)脚的字符振荡器、(26)脚(行同步信号输入)、(27)脚(场同步信号输入)、(22)脚(R字符输出)、(23)脚(G字符输出)、(24)脚(B字符输出)、(25)脚(屏显消隐信号输出)等组成。

  来自STV2116的(35)脚的场同步脉冲,经Q005倒相放大后加到CPU的(27)脚,以确定图像扫描的开始。来自行输出变压器(4)脚的行逆程脉冲加到CPU的(26)脚,用于判断图像扫描的纵向位置。CPU的(28)、(29)脚外接LC振荡电路,和内部电路共同组成字符振荡器,产生字符振荡脉冲,确定图像扫描横向位置和提供字模的读出脉冲。显示的字符形状数据存储在CPU内部的ROM(存储器)中,在字符显示期间按时钟脉冲节拍可读出ROM中的字符数据,从(22)~(25)脚输出。
