二、待机控制电路

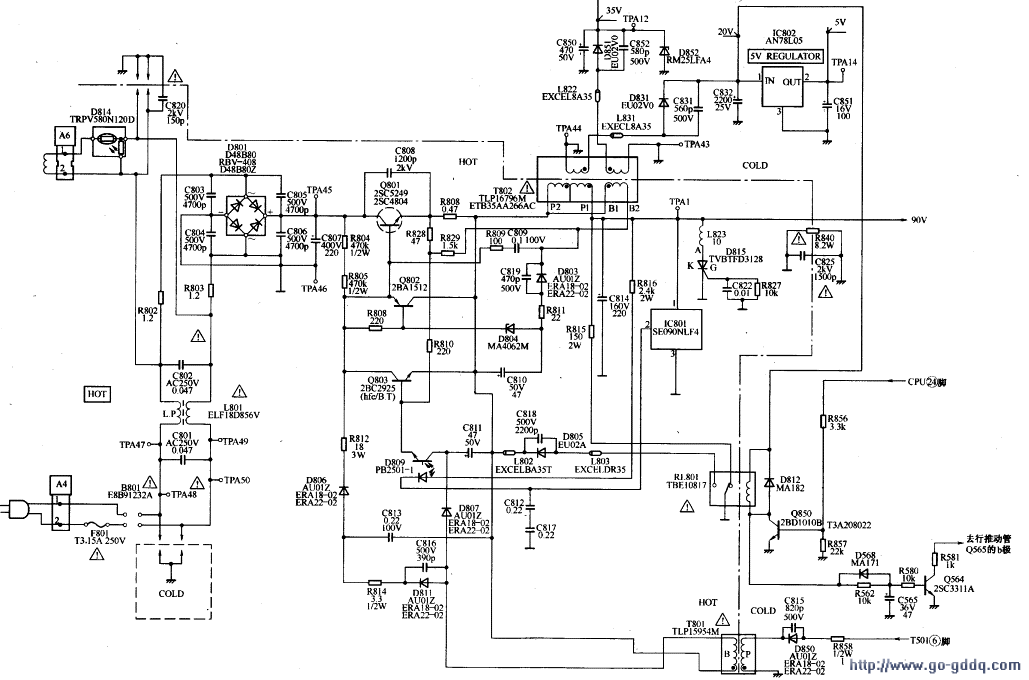

正常工作时，CPU的（24）脚输出高电平，经R856使待机控制管Q850导通，继电器RL801动作，左触点接地，续流二极管D805导通，开关稳压电源正常工作。
待机时，CPU的（24）脚输出低电平，Q850截止。Q850集电极的高电压经R562、R580加到Q564基极，使Q564饱和导通，行激励管Q565基极的行脉冲被旁路，使行激励管、行输出管都不工作，因而没有高压和光栅。这时没有行逆程脉冲加到开关稳压电源，开关稳压电源处于自由振荡状态。
在待机状态，Q850截止，继电器RL80l不工作，右触点接地，使90V输出端经R815到地，它成了待机时串联开关稳压电源的负载。由于RL801的左触点没有接地，续流二极管D805没有通路，脉冲变压器T802的P1、P2端电压不能经D805形成放电回路，P1、P2端的电压较大，使待机时的90V输出电压只有3V左右。这时，开关稳压电源的振荡频率较低，开关管工作的占空比较小。
开关稳压电源的自由振荡使脉冲变压器T802次级仍有脉冲电压。此电压经D831、C832整流滤波产生直流电压给IC802供电，IC802输出5V电压，使CPU仍能正常工作
