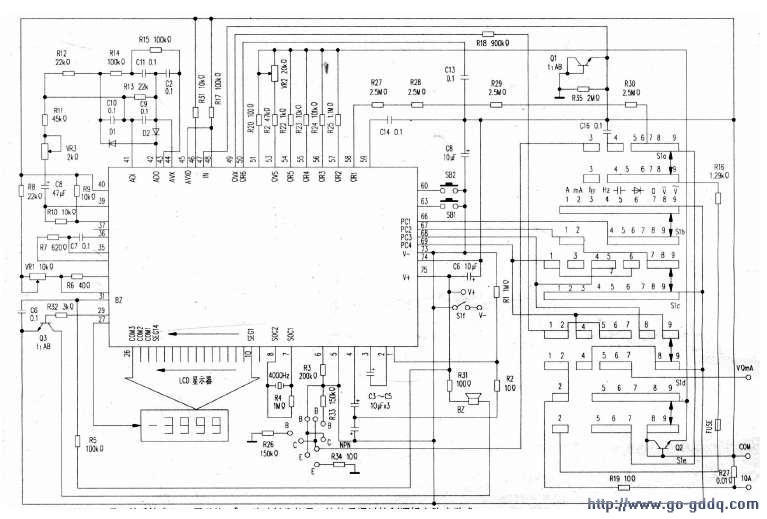

HP－36B型DMM是一款手持式LCD显示的33/4位数字万用表。该表的设计中采用了先进的宽范围、大容量交/直流转换芯片，可用来测量DCV、ACV、DCA、ACA、Ω、f、C、hEF、检测二极管、检查线路通断。它具有自动转换量程、读数保持、自动关机、电池欠压检测、蜂鸣器信号输出、超出量程显示、极性显示等功能。该表是近年来投放市场较广的产品。其全电路见附图。

　　该表采用单片数字万用表专用集成电路，不仅集成度高，而且测试功能强。它采用高速双积分式A/D转换，直接动态驱动33/4LCD显示器。其内部包括模拟电路和数字电路两大部分，模拟电路主要有开关网络、缓冲器、积分器、比较器、AC/DC转换运算放大器等。数字电路主要有开关网络控制器、自动量程逻辑、计数器、译码驱动器、时钟振荡器等。控制逻辑按照一定的时序发出控制信号，自动选定芯片外围电路的相应标准电阻，接通模拟电子开关实现电路切换，使每次测量处于最佳量程，从而保证A/D转换能够正常进行。

　　S1（S1a～S1f）是功能转换开关，S1f兼作电源开关。SB1是读数保持按钮，当按动SB1时，脚得到负脉冲触发信号。芯片内部的控制逻辑电路将该时刻的数据锁存。若脚再次得到一个负脉冲触发信号，则解除读数保持功能。SB2是交流/直流选择按钮，每按动一次SB2，脚输入一个负脉冲触发信号，该信号通过控制逻辑电路启动或停止AC/DC转换电路的工作。AC/DC转换电路由D1、C9、C10、R11、R12、R13等外围元件与芯片内部的运算放大器组成。ADI和ADO分别是AC/DC变换的输入端、输出端。

　　测量电阻时，ΩVX是测试电压的输入端，ΩR1～11R6是电阻测量电路的标准电阻连接端，ΩVS是电阻测量基准电压端。保护电路由正温度系数热敏电阻R16、三极管Q2等元件组成。Q2的集电极与基极被短路，利用其发射结反向击穿电压来代替稳压管作过压保护。如果误用电阻挡测较高电压，该电压便经过R16→Q2→COM将Q2的发射结反向击穿，使电压钳位于6V左右，以保护芯片不被过压损坏。同时R16的阻值迅速增大，限制Q2的反向击穿电流不超过其损坏的允许范围。测量较小电流（mA）时，由R19、R27构成分流电阻；测量较大电流时，R27构成分流电阻，R19为限流电阻。脚是电压测量输入端，脚是电流测量输入端，脚是晶体管hEF、频率f测量输入端。脚是模拟信号公共端。R32、Q3等构成蜂鸣器BZ控制电路，测量中根据不同的情况下发出不同的报警声。COM1～COM4是LCD段扫描输出端，SEG1～SEG14是LCD分段输出端。FC1～FC4是旋转式转换开关功能选择输入端。
