2 .4网络模块的设计

　　为了将监控终端所采集到的视频图像传回值班中心，终端应当支持网络传输功能。DM642上EMAC口支持网络通信，EMAC接口与PCI、HPI接口共用相同的引脚，在系统上电时，通过上/下拉电阻配置系统使用的模式。本设计中令PCI_EN=0，MAC_EN=1，HD5=0将复用接口配置为16位的EMAC接口和16位的HPI接口。

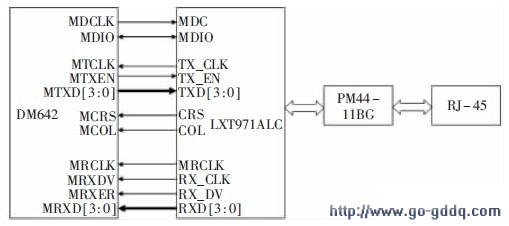

　　DM642的EMAC接口符合IEEE802.3协议，支持传媒无关接口，具有8个独立的发送与接收通道，支持同步10/100Mbit的数据操作和广播、多帧传输格式。EMAC接口需要外扩相关的网络电路才能完成网络与DM642之间的数据包交换。本终端设计中，采用INTEL公司的LXT971ALC芯片完成网络功能，最后通过一个网络电平转化芯片PM44-11BG和外部相连，其硬件连接如图4所示。

      3终端工作流程

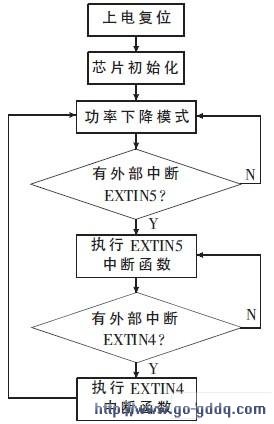

　　终端工作流程如图5所示。上电复位时，DM642执行复位中断，完成对自身及周围芯片的初始化。DM642的外部中断EXTIN4~EXTIN7与GPIO口的GP[7:4]复用，当这些引脚配置为外部中断输入引脚时，可通过设置中断寄存器IER[7:4]相应位来使能中断，触发方式(上升沿触发或下降沿触发等)由中断方式寄存器EXTPOL[3:0]设置。本设计中对相关寄存器做如下配置：令寄存器EXTPOL[1:0]=01，将外部中断EXTIN5(GP[5])设置为上升沿触发，EXTIN4(GP[4])设置为下降沿触发。因此与EXTIN5对应的中断函数执行唤醒芯片，启动图像采集、处理、传输等功能；而与EXTIN4对应的中断函数执行停止图像采集、处理、传输等功能，并将控制状态寄存器设置为CSR[15:10]=010001，使CPU的工作模式转变为功率下降模式PD1。

在中断使能寄存器IER中，IE[15:4]位用于使能CPU中断INT[15:4]。当IEx=1时，使能INTx中断响应，此时程序的中断服务函数才起作用；当IEx=0时，禁止INTx中断响应。使用汇编语言设置IER寄存器的中断位使能外部中断的程序代码如下：

　　MVK30H，B1；//B1寄存器赋初值，对应INT4、INT5

　　MVCIER，B0；//把IER的当前值赋予寄存器B0

　　ORB1，B0，B0；//两个寄存器中的值按位取“或”

　　MVCB0，IER；//把B0寄存器的值赋予IER寄存器，IE4、IE5被置位，使能INT4，INT5如果禁止中断INT5，可采用如下代码：

　　MVKFFDFH，B1；//B1寄存器赋初值，对应INT5

　　MVCIER，B0；//把IER寄存器的当前值赋予寄存器B0

　　ANDB1，B0，B0；//B0和B1寄存器中的值按位取“与”，把结果保存在寄存器B0中

　　MVCB0，IER//把B0寄存器的值赋予IER寄存器中，IE5被清除

　　当红外传感器检测到监控区域有人员进入时，红外传感信号处理电路输出端Vo由低电平变为高电平，并保持一段时间的高电平。DM642的EXTIN5(GP[5])端在检测到上升沿触发信号后，执行与之对应的中断函数，唤醒芯片，启动图像采集、处理、传输等功能。由于红外传感信号处理电路设置为可重复触发模式，则只要监控区有人员走动，输出端就一直保持高电平，终端就一直保持采集、处理、传输视频图像。当监控区域无行人走动时，Vo由高电平变为低电平，并进入低电平的封锁时间段，EXTIN4(GP[4])端在检测到下降沿触发信号后，执行对应的中断函数，停止图像采集、处理、传输等功能，并使CPU的工作模式再次转变为功率下降模式PD1。

　　本文面向实时图像处理，采用模块化设计思想，以多媒体专用DSP处理器TMS32ODM642为核心，在红外传感器、图像采集芯片、网络数据处理芯片等的紧密配合下，终端既能完成图像的采集、处理、传输功能，又能实时地根据监控区域的人员变化情况调整工作模式，减少了无用数据的处理，提高了效率，节约了成本，满足了社会对电子产品的绿色、低碳的要求。
