彩电开关管过流限制与过流保护电路
来源:本站整理  作者:佚名  2011-03-06 08:23:38

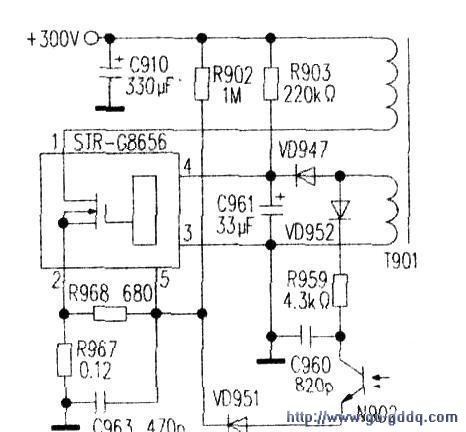

  常见的有以下几种:如上图,STR-C8656的(2)脚外接R967为过流保护取样电阻,当开关管过流时。R967上压降增大,通过R968反馈到(5)脚。内部电路控制开关管导通期缩短或截止。合理设置R967和R968的阻值,可有效起到过流保护作用。

  如中图.VI为电源开关管、V2为过流保护管、R3为过流保护取样电阻,当开关管过流时。R3上压降增大。当超过V2b、e结门槛电压时V2导通。使开关管b极被分流而使其导通减弱或截止。

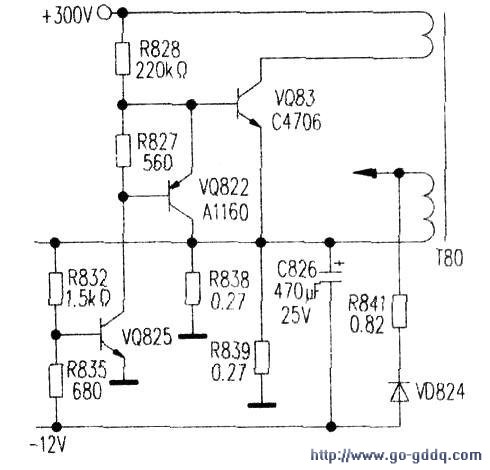

  下图为较复杂的开关管过流限制与过流保护电路,当某种原因使开关管VQ83过流时,其e极电阻R838//R839上压降增大,通过R832、R835分压。V0825h极电压升高而导通,VQ822导通,使开关旨VQ83b极被分流而使其导通减弱或截止,避免开关管被过流击穿。维修中必须注意:对过流保护取样电阻要求相当严格,过小或短接。则无保护作用或开机即烧开关管:阻值过大时保护电路提前动作,带负载能力下降或开机就保护。开关管击穿时此电阻一般会连带损坏或变值,须仔细检查。
