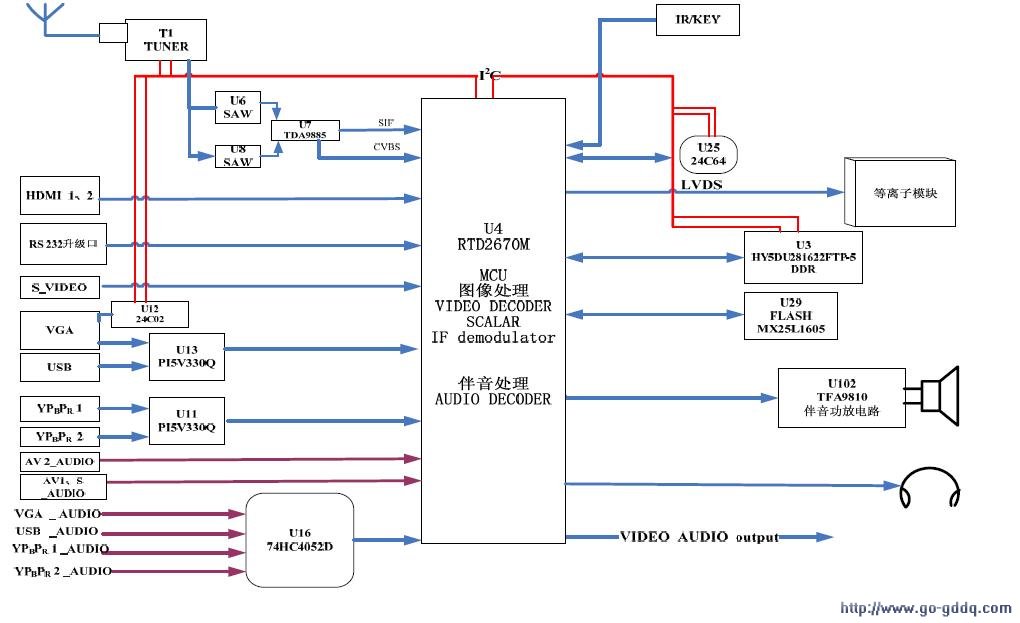

1、整机信号流程图：

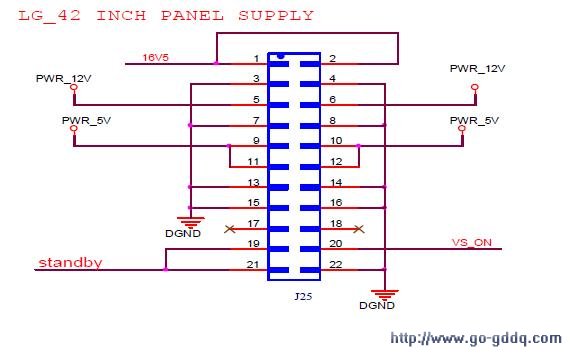

　　2、信号板的供电示意图：

　　（1）区别点：

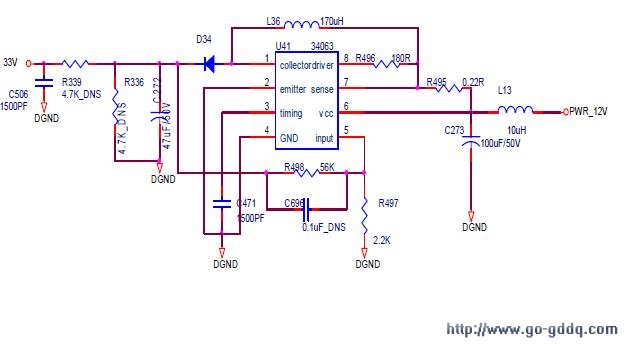

　　TPW42M39A和TPW42M69使用的33V调谐电路，与之前MST9U88L机芯采用的电容三点振荡电路和PWM升压电路有所不同。所采用的DC-DC主芯片为片式电路\GSC34063\TP\JK\ROH（SAP编码：1051114），和之前接触的降压型DC-DC（例如：MP1580/MP1583）有所不同，利用12V升压电路实现，具体实现的电路如下图所示：

　　12V经过电感L13给芯片GSC34063的＃6脚供电，经过电阻R495再经过电感L36，给芯片GSC34063的＃1脚供电，控制芯片内部的工作。

　　（2）本机的供电网络：

　　1）Standby高电平开机，低电平待机；
　　
　　2）PWR_12V经过稳压成5V后，给高频头和中放供电；
　　
　　3）PWR_5V经过稳压后，形成2.6V给DDR供电，1.3V给主芯片供电，3.3V给主芯片供电；
　　
　　4）16V给伴音功放电路供电；
　　
　　5）VS_ON是用来控制屏的扫描电压，高电平为打开，低电平关闭，高电平是指大于4V，低电平要求小于0.7V。

　　注意：LG屏的＃22脚为AUTO_GND选择，意思是当接地的时候，需要线路板控制其上电电压VS_ON和STANDBY；如果悬空的话，为AUTO状态，各路电压会正常工作，请售后服务部门在维修时引起注意。

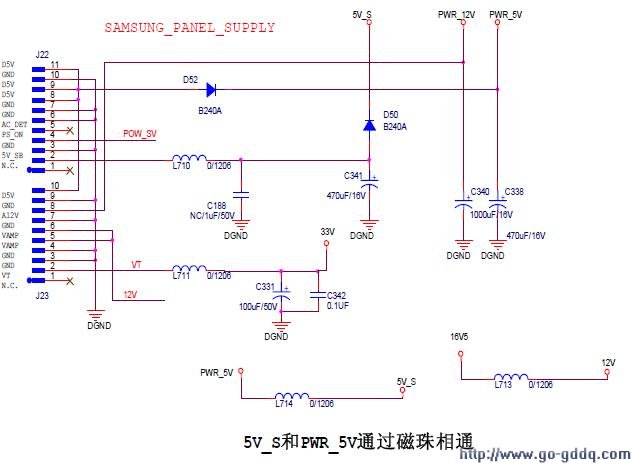

　　（3）三星模块供电：（如下图所示）

　　三星屏的供电控制较为简单，只有STANDBY引脚可以控制，没有VS_ON引脚控制。三星模块的控制信号和LG模块控制信号相反，三星模块是低电平开机，而LG都是高电平开机。在LVDS输出方面还有一点区别：

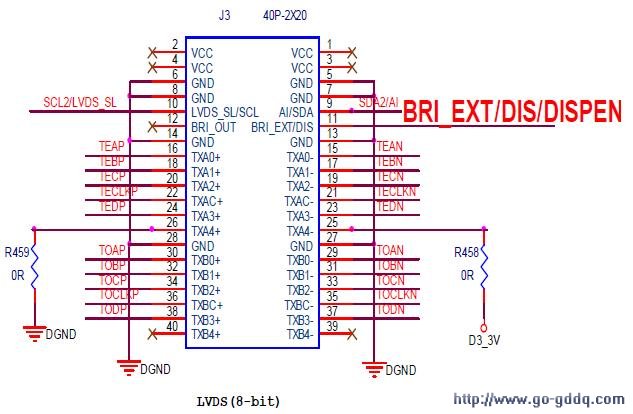

　　说明：（1）LGmoudle（模块）8bit需要R457、R458接地；（2）SAMSUNGmodule（模块）8bit不需要R457、R458接地。

　　LG模块显示图像的时候，LVDS线的＃11脚是需要置高电平才能显示图像，这里的高电平是需要大于3V。如果该引脚接地，则无图像显示，三星模块没有此项要求。DISPEN的意思为Displayenable，能够显示图像的意思。

　　3、整机具体信号流程：

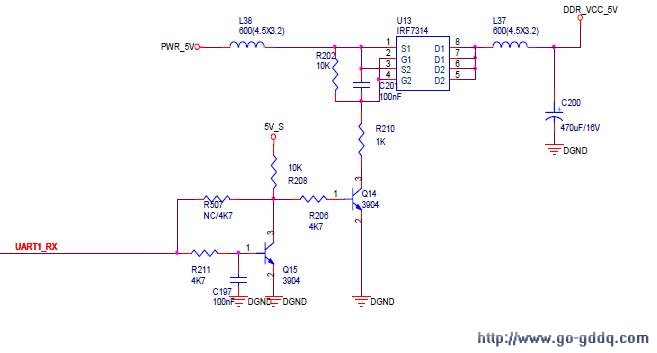

　　整机的供电网络与液晶电视基本相同，只是在DDR 供电方面需要开关。待机的时候，切掉DDR 供电，电路如下图所示:

　　分两种控制情况：（R211、Q15、R208未接）开机时，UART1为高电平，Q14导通，导通之后G1和G2为低电平；由于U13（IRF7314）为P-MOS管，当控制脚出现低电平时，内部MOS管导通。U13内部开关打开，输出DDR_VCC_5V。

　　待机时，UART1为低电平，Q14截止，G1和G2端出现高电平，IRF7314内部开关关断，不能输出5V。

　　为什么之前的等离子电视没有这样呢？在待机时，切断DDR供电，这样做是为了省电。保证待机时，DDR（HY5DU281622FTP-5）的消耗功率约为1W。
