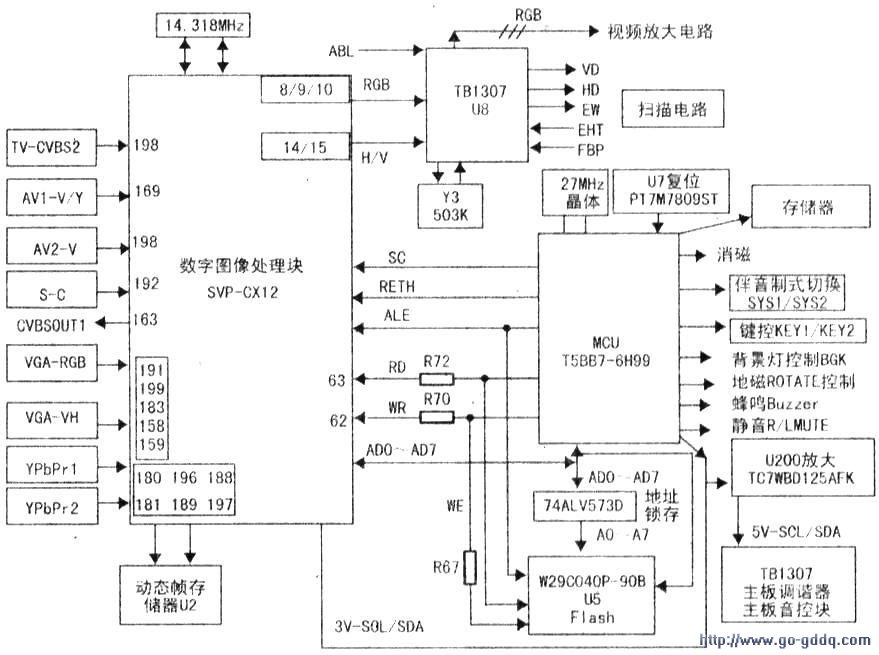

长虹CHD-6机芯是长虹公司2007年主推产品，代表机型有：CHD32366 （F29）、CHD32600H、CHD32300 （F29）、CHD29300 （F29）、CHD29600 （F29）、CHD32300  （F42）、CHD32600（F29），所使用的遥控器型号为K22A。该机芯使用lC的型号及功能见附表，信号流程图见下图。

　　SVP-CX12（+3.3V，+1.8V两路供电）是美国泰鼎公司生产的芯片，所有模拟信号、高清信号HDTV、VGA信号都直接送人此IC进行处理，内置有亮色解码、3D梳状滤波器、lObitA/D转换器、变频等电路。T5BB7-6H99（+3.3V供电）为东芝16位微处理器芯片，有lOk-ByteRAM，外挂可编程的Flash-ROM（W29C040P-90B）（+3.3V），并可多次擦写软件，无需掩膜。74HC573为MCU控制Flash的地址锁存器。

　　PT7M7809ST为CPU复位IC。2MX32SDR_AM（+3,3V）为帧存储器用于存储图像数据作3D（梳状滤波器）数字视频解码和3D-DEINTERLACE，并存储OSD图形数据。TB1307（+9V，+5V）为东芝最新推出的RGB及行场扫描处理IC，完成RGB信号处理和行、场激励脉冲的形成，并在总线信号控制下完成几何失真、画质调整。此lC与TB1306引脚功能基本相同，故维修方法可相互参考。

　　此机芯输出两类控制方式完全不同的总线信号，一种是串行I2C总线，一种是并行总线。串行总线又分两路：一路单独与E2PROM进行数据交换；另一路与TB1307、NJW1168、TMIl-C2311等电路相连。另一种总线叫并行总线，它控制FLASH块和SVP-CX12，由多路指令信号按时序控制传送。

　　控制系统工作时序：先MCU的供电电路、复位电路、时钟振荡电路工作后，在时钟信号控制下实现与FLASH块程序交换，只有所有程序运行正常后，MCU才输出第一路总线与E2PROM进行部分程序处理，随后便进入待机工作状态，等待开机命令。二次开机后，MCU输出多路并行总线（ADO～AD7）等与SVP-CX12进行控制识别，同时输出第二路总线对TB1307总线接口电路及供电脚电压进行检测，当判定上述电路工作正常后，MCU完成对SVP-CX12各内部电路状态检测，实现二次开机，并通过多路并行总线对SVP-CX12.进行控制。同时，MCU输出串行总线，整机正常工作，指示灯由开机过程的闪烁状态转为常亮状态。

　　图像处理过程：TV、AV及S端子Y、C信号，高清或隔行分量YPbPr、YCbCr信号、VGA信号经相应脚送入，在SVP-CX12内进行信号格式判定，并在控制系统送入的指令控制下，送入相应单元电路进行ADC转换，形成数字信号。

　　TV、AV视频信号经相应的3D数字梳状滤滤形成数字Y、C信号后，先与S端子送入已数字化的Y、C信号在内部进行切换，然后送人数字视频解码电路，形成数字YUV信号送人相应的数字变换电路。数字变换电路在动态帧存储器的配合下，将接收的PAL或NTSC制隔行电视信号转换成行频为33.75kHz、场频为60Hz的逐行扫描格式信号，或场频为100Hz/120Hz的健康模式的数字信号，或帧频为75i/90i的数字YUV信号。这三路数字信号再经三通道DAC转换电路及矩阵电路转换成模拟RGB信号或YUV信号送入TB1307进行处理。变频后的行、场脉冲由TB1307（3）、（4）脚送入。HDTV信号或VGA信号由相应端口送入后，分别送入三通道1ObitADC转换电路，形成的数字信号将直接送入变频电路处理，变频后的图像信号经系列画质改善处理后，送入DAC转换电路，后形成的模拟YUV或RGB信号送入TB1307（（1）、（2）、（48）脚），经内部矩阵变换成YUV信号。其中，Y信号经亮度延迟、黑电平延伸、直流电平恢复、GAMMA校正后，送入RGB矩阵变换电路：U、V信号经蓝电平延伸、UV瞬态改善处理后，也送入RGB矩阵变换电路。矩阵变换后的RGB信号送入黑电流校正电路（此电路受（41）脚控制，不用此功能时，（41）脚接在9V电源上）。处理后的RGB信号，从（34）、（36）、（38）脚输出去视放电路。

　　行振荡电路与TB1307（46）脚5V供电、（17）脚9V供电、（8）脚时钟振荡有关。TB1307内行分频器受（15）、（16）脚电平关系控制分频器输出行频脉冲信号频率。场锯齿形成与TB1307和（24）脚外接电容有关，产生的场锯齿波脉冲经几何失真调整后，从（22）脚输出去场功率放大电路。
