创维2500型彩电,微处理器采用CTV222S-PRC,单片小信号处理电路采用TA8659AN,场输出电路为AN5521,伴音功放电路采用TA8200AH。
创维2500和2939WF彩电的开关电源由分立元件组成。设有独立的变压器降压式副电源,待机采用继电器切断主电源AC220 V供电的方式。
创维2500和2939WF彩电,一是在待机控制电路设有晶闸管保护电路,外接+B高压保护和市电电压过低保护监测电路。保护电路启动时,将开/关机控制继电器释放,达到保护的目的;二是围绕视频/扫描小信号处理电路TA8659AN的52脚("X射线"保护端),开发设计了“X射线”过高保护电路,保护电路启动时,采取切断行激励脉冲的保护方式。
本文主要介绍创维2500彩电的保护电路原理与
维修,创维2939WF彩电的开关电源和保护电路与其基
本相同,可参照维修。
一、保护电路工作原理
1.晶闸管保护电路

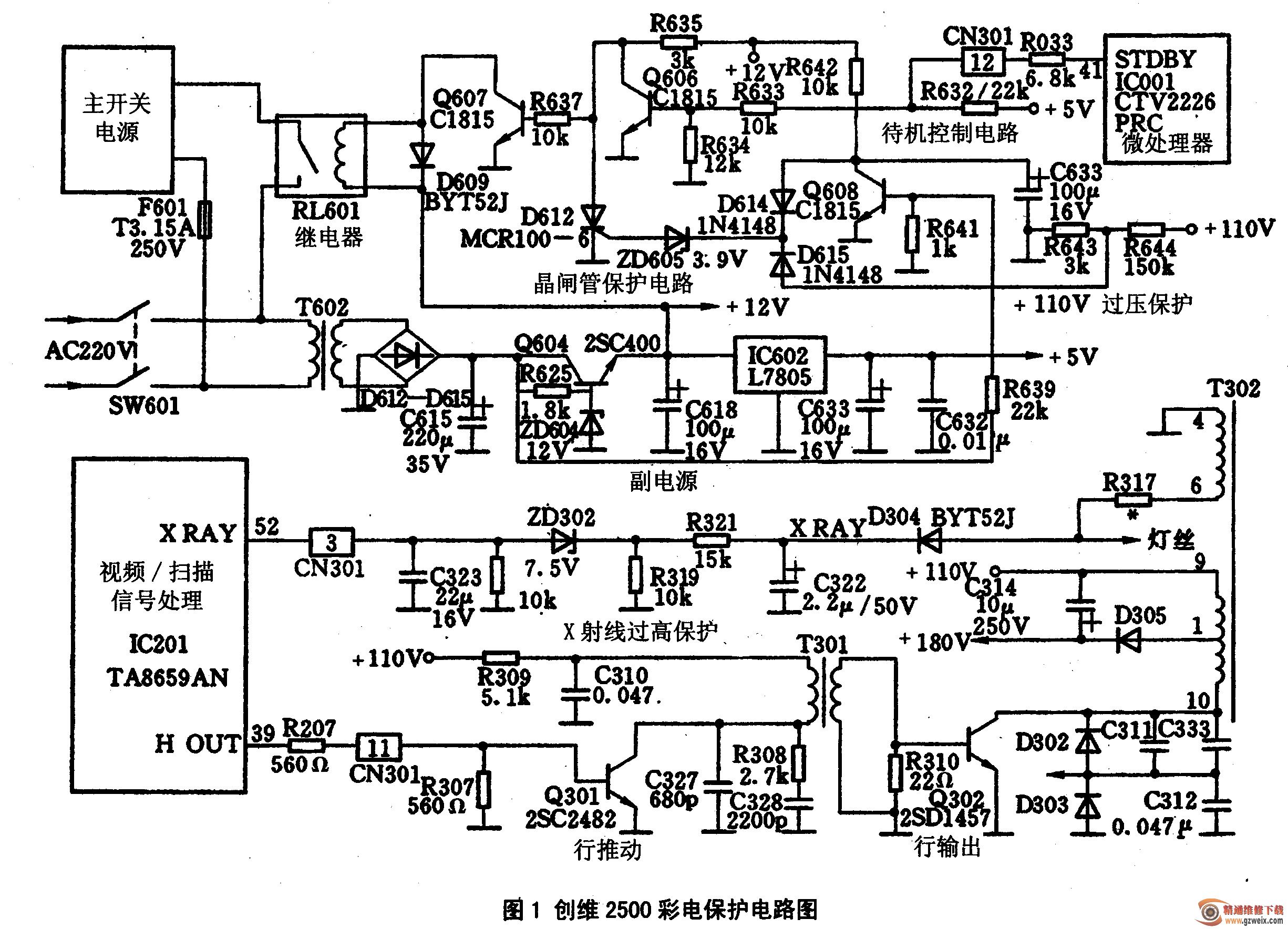

创维2500彩电晶闸管保护电路如图1上部所示。晶闸管D612的阳极与开关机控制电路Q607的基极相连接,D612的控制极外接+110 V过压检测和市电(AC220 V)欠压检测电路。检测到故障时,向晶闸管D612的控制极送入高电平触发电压,使D612导通,将开/关机控制电路Q607的基极电压拉低,使Q607截止,继电器RL601释放,切断主开关电源的AC220 V供电,达到保护的目的。
(1)开/关机控制电路
开/关机控制电路由小信号处理板上的微处理器C001(CTV222SPRC)41脚(开/关机控制端)和电源扫描板上的Q606,Q607和继电器RL601组成。
开机时,微处理器IC001的41脚输出低电平,通过R033、连接器CN301的12脚送入电源扫描板上的Q606基极,使Q606截止,集电极输出高电平,经R637使Q607饱和导通,继电器RL601线圈有电流流过,触点吸合,将AC220 V市电送入主电源,整机进入工作状态。
遥控关机时,微处理器IC00141脚输出高电平,使Q606导通,Q607截止,继电器RL601触点释放,切断主电源AC220 V市电,整机进入待机状态。
(2) +110 V过压保护电路
由取样电路R644、R643分压电路和D615,ZD605,D612组成,对开关电源输出的+B电压进行检测。+B电压正常时,经R644,R643分压后的电压低于ZD605的稳压值3. 9 V,使ZD605截止,晶闸管D612截止,对待机控制电路不产生影响;开关电源因稳压电路故障输出的电压升高时,升高后的+B电压经R644、R643分压后,高于ZD605的稳压值3. 9 V,稳压二极管ZD605击穿,向晶闸管D612的控制极送入高电平触发电压,D612导通,将开/关机控制电路Q607的基极电压短路,而Q607截止,继电器RL601释放,切断主开关电源的AC220 V供电,进入保护状态。
(3)市电欠压保护
由检测三极管Q608和分压电路R639,R641组成,对AC220 V市电经副电源变压器T602降压、D612D615整流和C615滤波后的电压进行检测。AC220 V市电正常时,C615上的电压经R639、R641分压后,使Q608饱和导通,集电极为低电平,D614截止;当AC220 V市
电电压过低时,C615上的电压经R639、R641分压后,不能维持Q608导通,Q608载止,集电极变为高电平通过D614将高电平加到稳压二极管ZD605的负极,使稳压二极管ZD605击穿,向晶闸管D612的控制极送入高电平触发电压,使D612导通,将开/关机控制电路Q607的基极电压短路,使Q607截止,继电器RL601释放,切断主开关电源的AC220 V供电,进入保护状态。
2.X射线过高保护
创维枷彩电依托TA8659AN(1C201)单片电路的52脚“X射线”保护功能,开发的“x射线”过高保护如图1下部所示。
TA8659AN (IC201)52脚为“x射栽”检测与保护引脚。当此脚电压高于0. 8 V时,进入保护状态,切断IC20139脚行振荡脉冲,使行推动Q301、行输出电路Q302停止工作,达到保护目的。
"x射线"过高保护由稳压二极管ZD302和分压电路R321,R319组成,对行输出变压器T302④-⑥绕组灯丝电压,经D304整流、C322滤波后的电压进行检测。行输出电路正常时,C322两端的电压经 R321,R319分压后,低于ZD302的稳压值7.5 V, ZD302截止,对IC201的52脚电压不产生影响;当因开关电源输出的+110 V电压过高、行逆程电容器开路等原因,会使行逆程时间变短,行输出变压器T302各绕组感应电压升高,使T302⑥脚电压升高,经D304整流、C322滤波,R321、R319分压后的电压高于ZD302的稳压值7. 5 V,使稳压二极管ZD302击穿,将高电平通过CN301③脚加到 IC201的52脚,IC201进入保护状态,切断IC20139脚输出的行振荡脉冲。
