2  TCL液晶彩电PE421 C5开关电源维修图解
    发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路开关管QW3、主电源厚膜电路U401和副电源厚膜电路U301内部开关管是否击穿。
    如果测量熔丝未断，故障在副电源电路，测量二次整流滤波电路CE1两端输出的＋300V是否正常，无＋300V电压，查市电输入电路和整流滤波电路、二次整流滤波电路是否开路。有＋300V电压输出，测量副电源U301的7, 8脚有无＋300V启动电压，无启动电压，查限流电阻R201, R202是否开路；查U301的2脚有无VDD电压，无VDD供电，查2脚外部的DR207, D206, 0204, R2060

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量P- ON是否为高电平，如果为高电平，首先测量PFC电路提供的＋390V供电和U401的7脚LVCC供电，如果390V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无LVCC供电，查开关机控制电路Q407, PC3,Q205组成的VCC1控制电路和Q305组成的LLC- VCC控制电路。上述供电正常，再查主电源U401及其外部电路元器件。

发生自动关机故障，多为以模拟晶闸管Q405, Q406为核心的过电压保护电路启动。判断方法是：在开机的瞬间，测量Q405基极电压，如果由正常时的低电平0V变为高电平0. 7 V以上，则是该过电压保护电路启动。解除晶闸管保护的方法是将Q405基极对地短路；也可将＋24V过电压检测电路的R436断开。

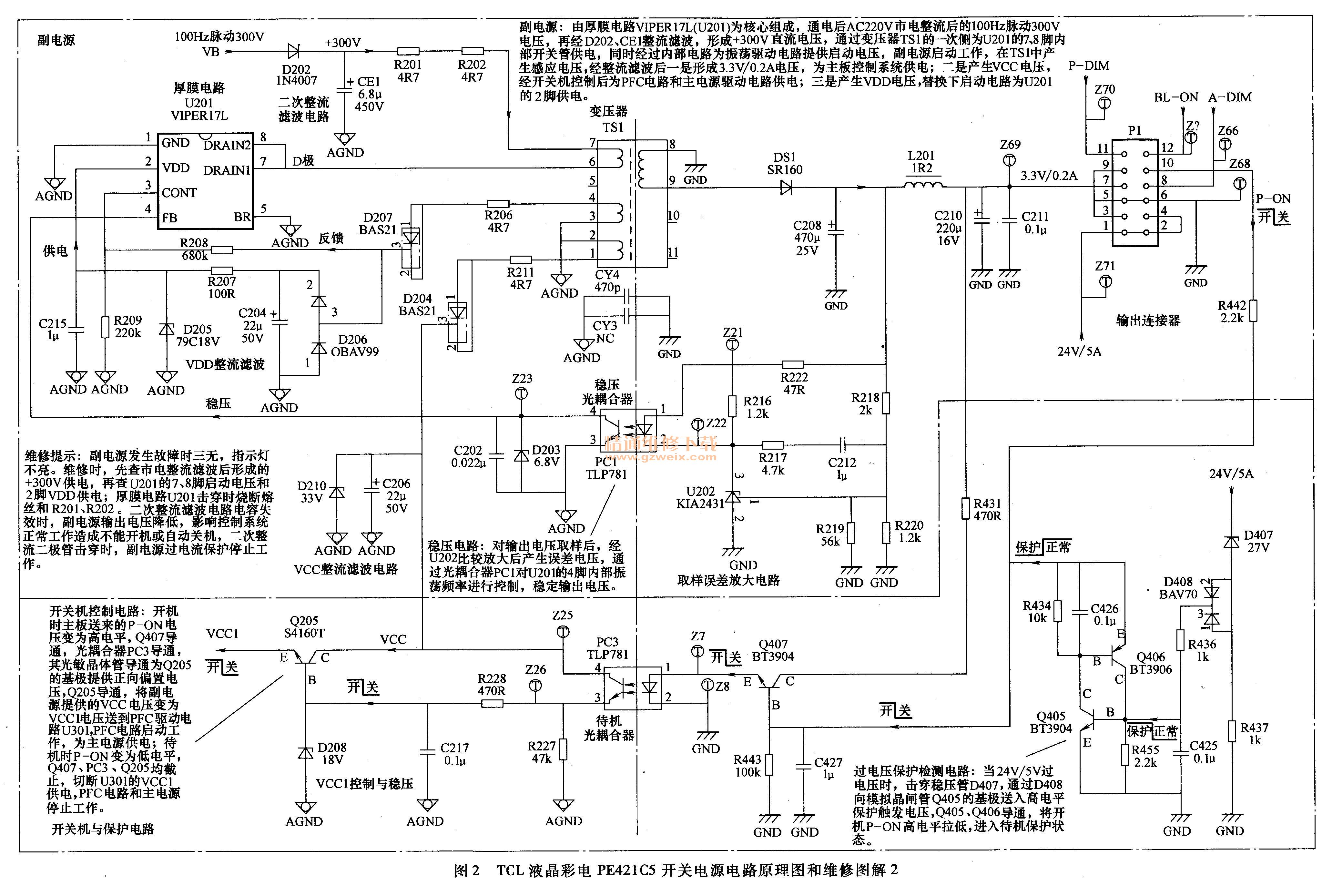

    TCL液晶彩电PE421 C5开关电源电路原理图和维修图解如图1～图3所示。
