2  TCLLCD3026S液晶彩电开关电源维修图解
开机三无，熔丝F1熔断，说明开关电源有严重的短路情况，一是市电输入交流抗干扰电路及整流滤波电路发生短路故障。主要检查交流抗干扰电路R1, CX1, CX2, CY2, CY4，整流全桥BD1,滤波电容C2, PFC电路的滤波电容C9, C26是否击穿短路。二是PFC电路发生短路故障。该电路中只有大功率场效应晶体管VT1击穿短路才会导致Fl烧断。造成VT1击穿短路的原因有：L6561出现故障；VT1本身质量欠佳。三是主开关电源发生短路故障。末级大功率MOSFET VT4, VT12击穿短路，将会导致F1烧断。实际维修中，当测得滤波电容C9、  C26正端对地短路，而断开T1, T2一次侧供电后短路现象消失，则判定VT4, VT11主开关电源出现故障。造成VT4, VT11击穿短路的原因有：模块L5991出现故障；VT4,VT11本身质量欠佳；T1, T2一次侧并联的D6, C9, C26尖峰脉冲吸收电路发生开路、失效故障。当VT4, VT11击穿时，应对上述电路进行检测，避免更换VT4, VTl1后再次损坏。

    开机三无，熔丝Fl未断，首先测量滤波电容C9, C26正端是否有300V电压，再测量L5991的8, 9脚是否有13V左右的VCC电压，如果无VCC电压，测量启动控制电路R17, VT2, ZD2, R55, R54,R16, VT3是否损坏；测量8脚外部的C14, C16, ZD3是否击穿短路，R26是否烧断，L5991内部是否损坏。如果L5991的8, 9脚有13V左右的VCC电压，则检测L5991及其外部电路元器件。如果VT4, VT12击穿，测量电流取样电阻R29, R37是否烧断。

    如果开机的瞬间主开关电源有电压输出，然后降到0V，则是过电压、过电流保护电路启动所致。在开机的瞬间测量保护电路的VT10的基极电压，正常时为低电平0V。如果开机或发生故障时，VT10的基极电压变为高电平0. 7 V以上，则是该过电压保护电路启动，否则是一次过电流、过电压保护电路启动。可采用解除保护的方法维修，逐个断开VT10的基极外部的稳压二极管ZD4, ZD6，断开ZD4后开机不再保护，则是＋12V过电压检测电路引起的保护；断开ZD6后开机不再保护，则是＋24V过电压检测电路引起的保护。如果解除保护后，测量输出的＋12V, +24V电压过高，重点检查可能引起过电压保护的稳压控制电路的取样电路R44, R45, VR1, R48，误差放大电路IC4，光祸合器IC3；如果测量输出的＋12V,+ 24V电压正常，则检查过电压保护检测电路ZD4～ZD6是否漏电，稳压值是否下降。

如果测量＋B电压为300V，不是正常的400V左右，则是PFC电路发生故障。首先测量L6561的8脚有无13V左右的VCC电压，如果无VCC电压，测量8脚外部的R18是否断路，C11, C12是否击穿短路，L6561内部是否损坏。

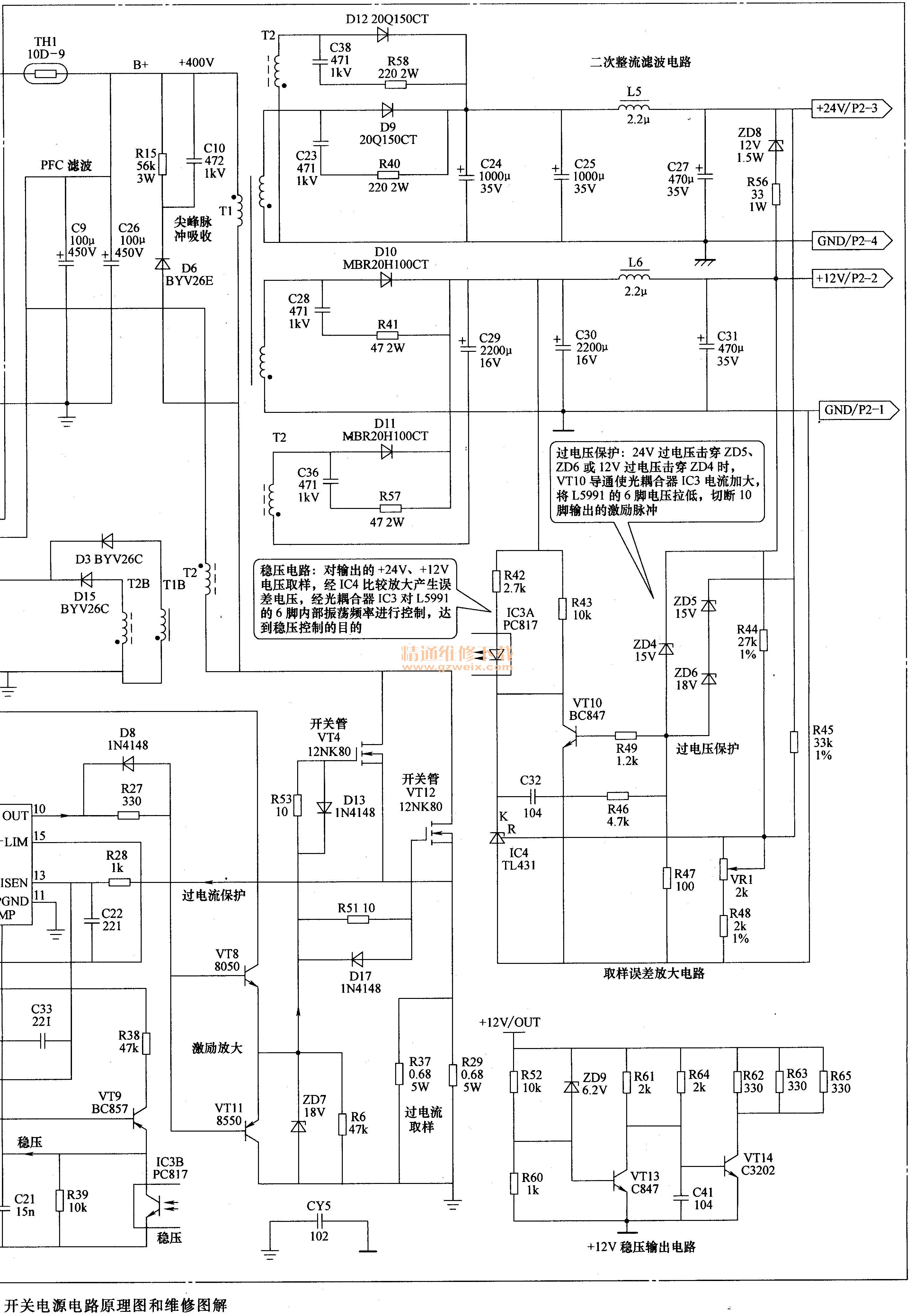

    TCL LCD3026S液晶彩电开关电源电路原理图和维修图解如图7所示。
