1厦华LC-32AI液晶彩电开关电源维修资料
    厦华LC-32AI液晶彩电采用的电源板，集成电路IC3采用5 M0765 RC开关电源专用厚膜电路，产生12V电压，为主板和逆变器电路供电。
    通电后，市电整流滤波后的＋300V为主电源供电，一是经过开关变压器T101的一次绕组加到IC3的1脚内部开关管的漏极；二是经R103为IC3的3脚提供启动电压，IC3启动工作，内部开关管的脉动电流在T101中产生感应电压。其中二次6-7, 9-10绕组的感应电压经VD114整流、TL105, C119滤波后产生12V电压，通过连接器为主板、逆变器板等负载电路供电；T101的4-5绕组感应电压经VD105, C111整流滤波产生VCC电压，送到IC3的3脚，替换下启动电路为IC3提供稳定的工作电压。
    稳压控制电路由取样误差放大电路ICV102和光耦合器ICU103组成，对输出12V电压取样后，经ICV102比较放大后产生误差电压，通过ICU103对IC3的4脚内部振荡频率或脉宽进行控制，稳定输出电压。
    该电源板的集成电路引脚功能和维修数据如表3所示。

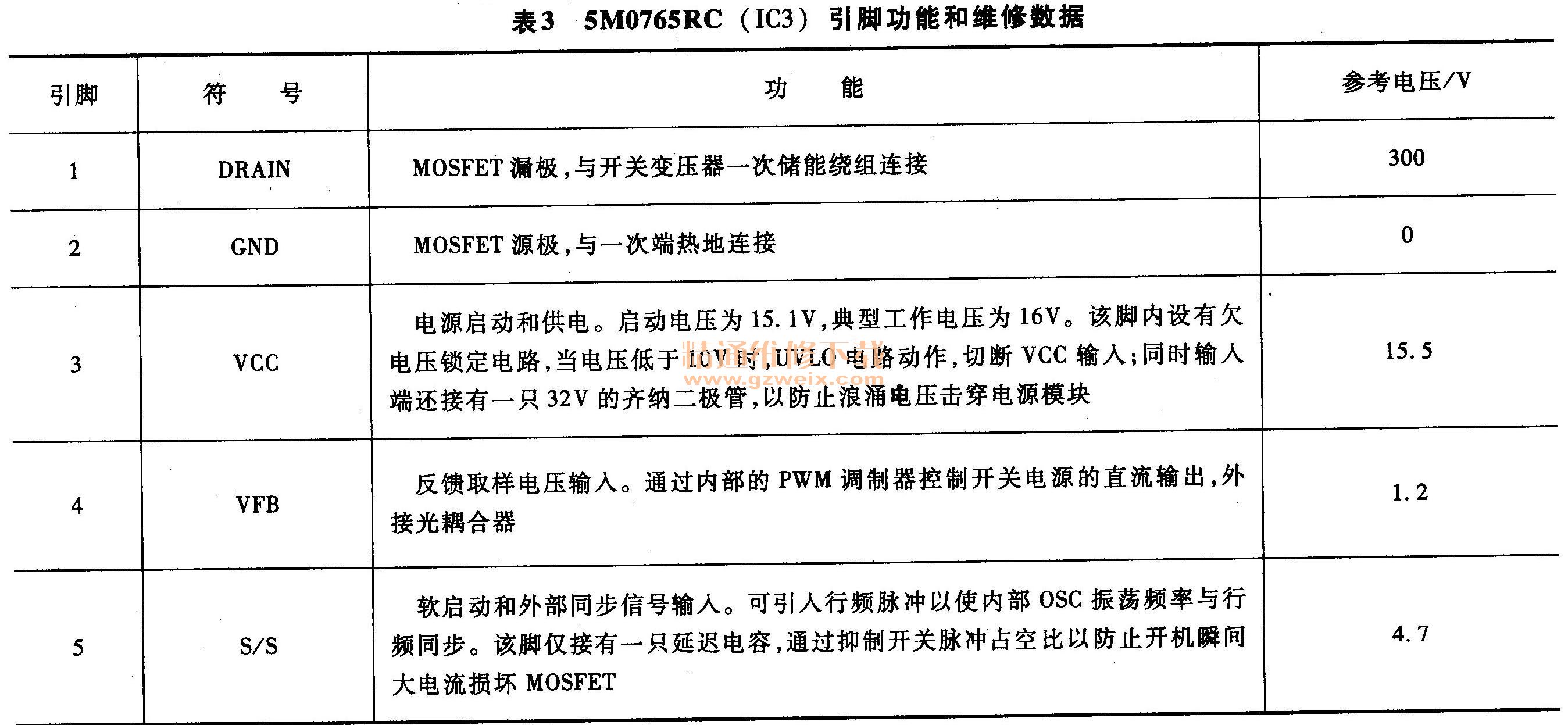

表3  5MO765RC （10）引脚功能和维修数据
