维修电源板可不带负载，单独对电源板进行维修，方法如下：首先将电源板连接器P25的10, 17脚短接，再将电源板上的P12的10脚对地短路，然后接通AC220V市电，如果电源板正常，每组开关电源都应有电压输出。电源板引发的故障如下：
发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入抗干扰电路和整流滤波电路是否发生短路漏电故障，再查PFC电路开关管Q003,%Q004，低压电源开关管Q701, Q703, VDA电源开关管Q301, Q302, VSUS电源开关管Q501, Q502，待机电源开关管Q101是否击穿。
如果熔丝未断，故障在待机5V电源电路，测量PFC电路待机时输出端PFC OUT的＋300V电压是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量待机电源驱动电路IC101的8脚有无启动电压，无启动电压，查8脚外部的启动电路D002, D003, R102一R104是否开路。查IC101的6脚有无VCC电压，无VCC电压，查6脚外部的D103, R108, C114。测量IC101的5脚有无激励脉冲输出，无激励脉冲输出，查ICiol及其外部电路元器件；有激励脉冲输出，查开关管Q101,T101及其二次整流滤波电路。如果待机电源开关管Q101击穿，注意检查T101一次侧并联的尖峰脉冲吸收电路元器件是否开路。
待机指示灯亮，二次开机后能听到继电器RL002的吸合声，然后回到待机状态，此时测量电源板输出电压，除了待机电源输出的STB5 V正常外，其他电压均无输出，将插座P12的10脚和IC 170的29脚对地短路，使IC170置于开机状态，通电的瞬间电源板各个电源有电压输出，但2s后降为OV，多为保护电路启动所致。由于该电源板电源管理CPU （IC 170 ）具有对各个电源输出电压检测功能，当任何一个电源发生故障，造成无电压输出或输出电压过低时，IC170都会采取保护措施，进入待机保护状态。
为了判断是哪路电压失电压或过电压保护电路引起的保护，可在开机后保护前的数秒钟内，测量IC 170的保护输入引脚电压，如引脚电压不正常，其原因有：一是该引脚外部检测电路元器件发生故障；二是该脚检测的相关开关电源发生故障。在开机后保护前的数秒钟内测量该开关电源输出电压，如果为0V或很低，则是该开关电源发生故障，否则为保护检测电路故障。
如果判断IC 170的检测输入引脚电压不正常，可采取措施，将该脚电压恢复正常值，再对发生故障的开关电源进行检修，有关IC170的检测输入引脚和控制输出引脚的高、低电平，参见图12的电源管理IC 170电路图解。如果检测引脚的正常电压为高电平，发生故障时变为低电平，可断开该脚外部检测电路，用数百欧电阻将该脚接5V，强行置于正常值高电平；如果检测引脚的正常电压为低电平，发生故障时变为高电平，可将该脚对地短路，强行置于正常值低电平。解除保护，开机检查相关电源。
对各组开关电源的检查，首先测量PFC电路输出的PFC OUT的待机状态300V和开机状态400V电压，如果开机后PFC电路输出电压仍为300V，则是PFC电路故障，需首先排除PFC电路故障。PFC OUT的400V供电正常，再查各组开关电源开关机控制电路是否进入开机状态，如果未进入开机状态，则检查相关开关机控制电路和电源管理IC 170，也可采取与检测引脚相同的措施，将IC170各路输出控制电压强行置于开机状态，对相关电源进行维修。供电和开关机正常后，再检查开关电源主体电路，测量启动电压是否正常，无启动电压，检测相关的启动电路；有启动电压，检测驱动电路输出的激励脉冲。无激励脉冲，检查驱动控制电路；有激励脉冲，检查末级开关管和二次整流滤波电路。
某路输出电压过低，除检查相关稳压控制电路外，还应检查相关负载电路是否发生短路漏电故障，滤波电容是否失容开路。可断开负载电路接假负载测量输出电压，如果此时输出电压恢复正常，故障在负载电路，否则故障在开关电源。

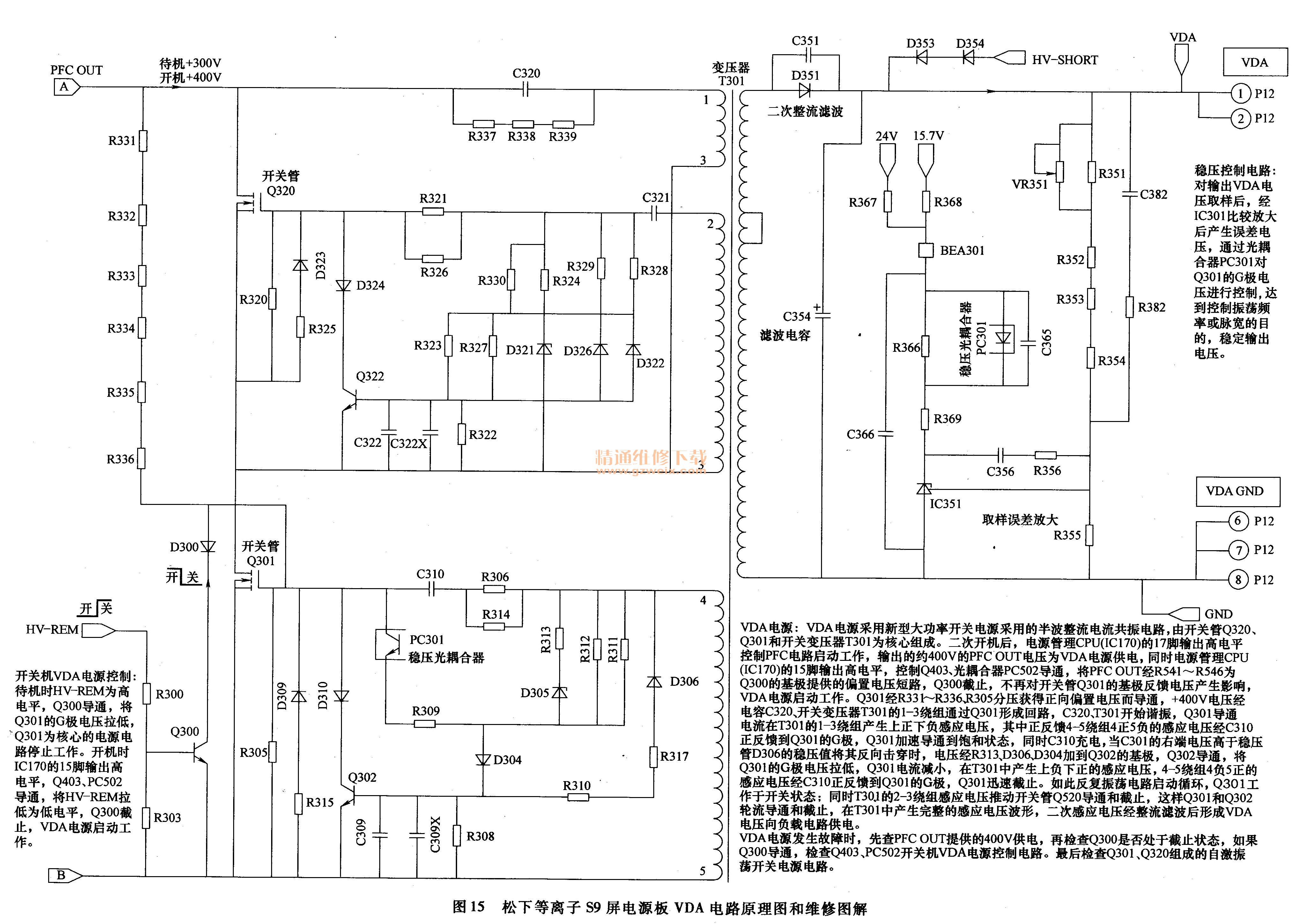

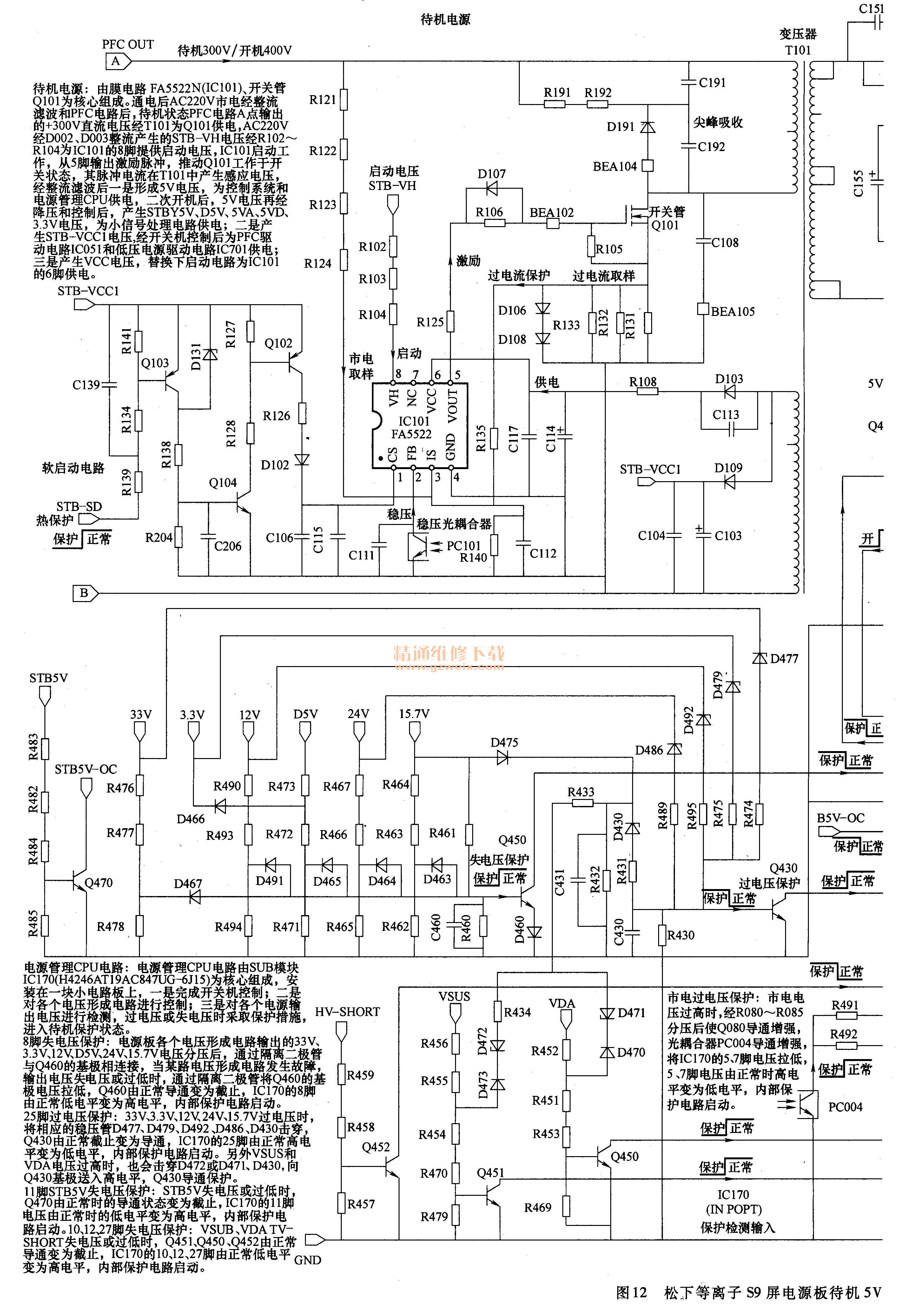

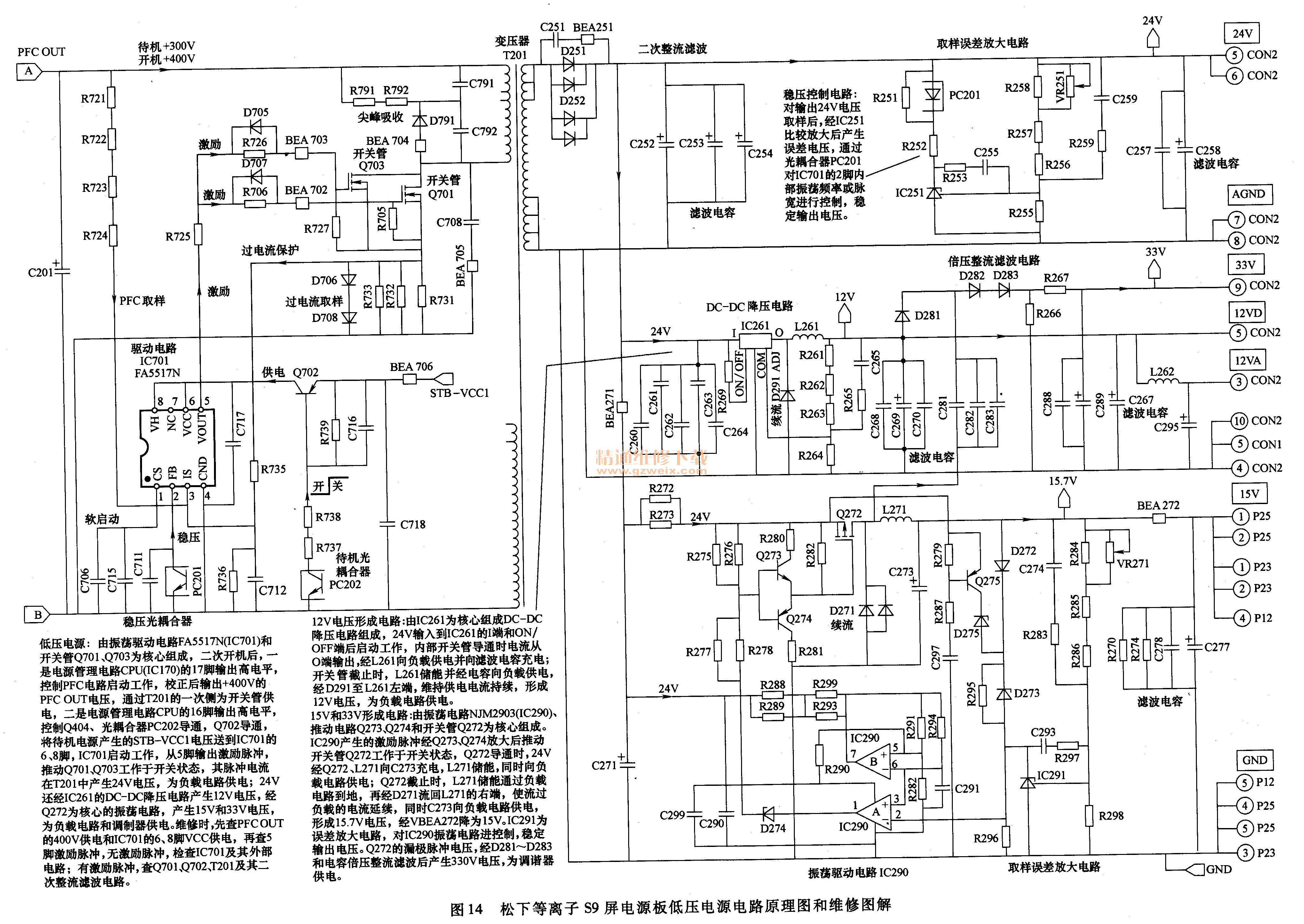

松下等离子彩电S9屏电源板待机5V电源和电源管理CPU电路原理图和维修图解如图12所示；PFC电路原理图和维修图解如图13所示；低压电源电路原理图和维修图解如图14所示；VDA电路原理图和维修图解如图15所示；VSUS电源电路原理图和维修图解如图16所示。
