图解等离子彩电的电源电路维修技巧 (下)
来源:本站整理  作者:佚名  2013-07-06 10:14:34

    5.其他输出电压端的故障检修方法
    除了上面的判断方法,还可以通过检测各输出端电压的方法,来判断到底是哪条电路出了故障,如:VA电压、VS电压、VS.ET电压、VSCAN电压、VE电压等。哪路电压不正常,顺电路图检测该支路上的元器件即可。本电源电路中,用到的关键器件还有VS驱动模块HIC8003、保护模块HIC8002等。

    (1) VS驱动模块HIC8003的检测

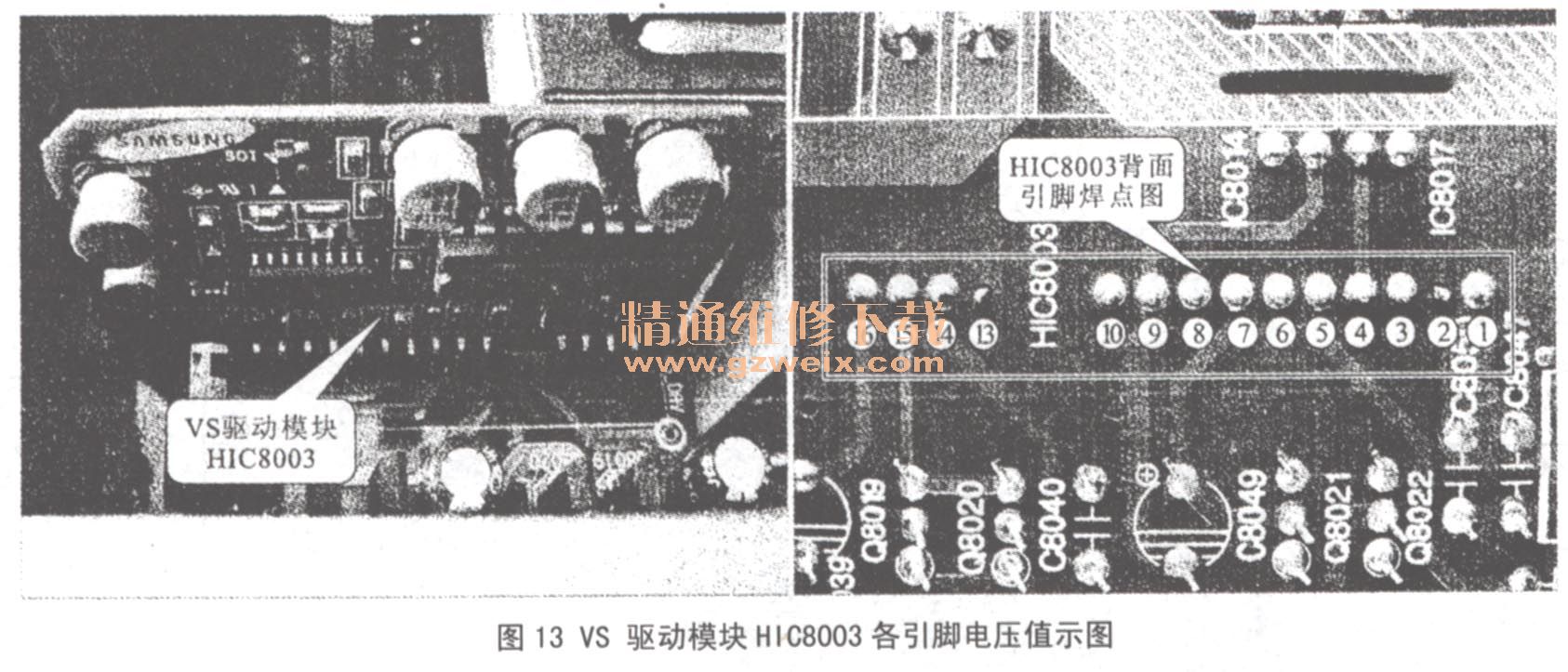

    VS驱动模块HIC8003主要同光电耦合器IC8014和变压器T8002等器件组成开关振荡电路,使变压器的次级输出VS电压。若HIC8003损坏,则无法形成VS电压,等离子电视机也无法工作,图13所示为VS驱动模块HIC8003的外形图和背面引脚图。

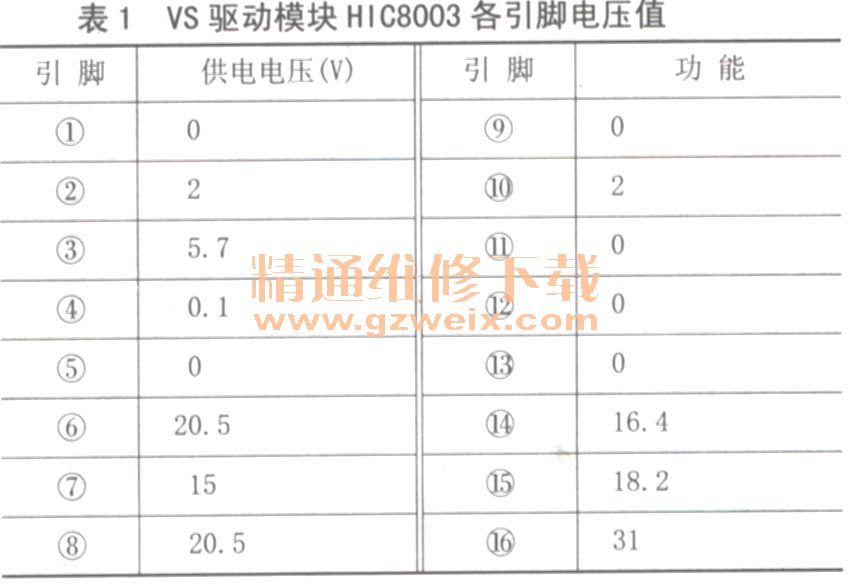

    可以通过检测VS驱动模块各引脚工作电压的方法,来判断它的好坏。正常情况下,VS驱动模块HIC8003各引脚电压值见表1所示。

    (2)保护模块HIC8002的检测
    保护模块HIC8002的主要作用是:检测电源电路输出的各组工作电压,然后由①脚输出控制信号,用来控制继电器RLY8001的吸合,从而实现电路的通断。

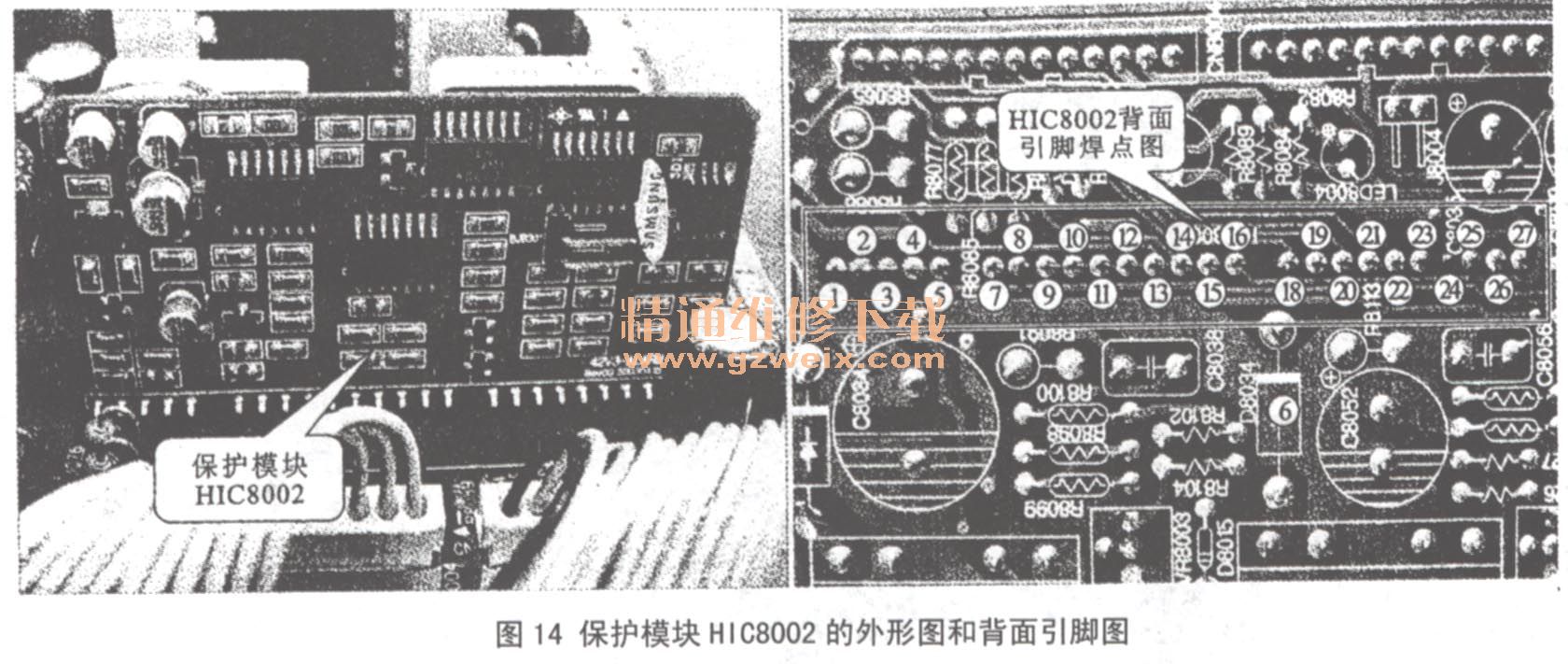

    图14所示为保护模块HIC8002的外形图和背面引脚图。

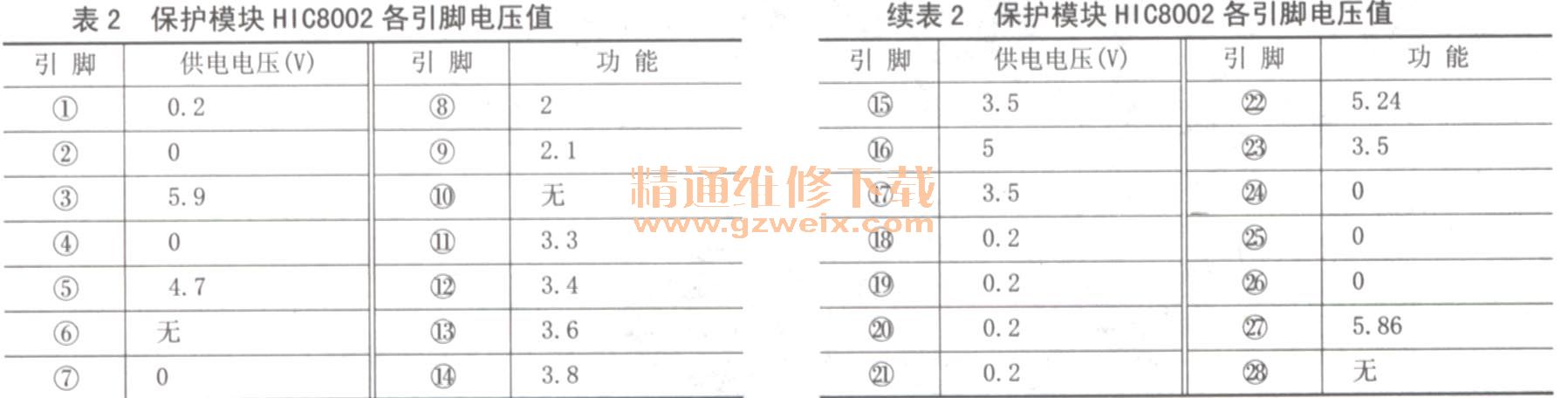

    保护模块HIC8002的检测方法与HIC8001和HIC8003的检测方法基本形同。正常情况下,HIC8002各引脚电压值见表2所示。

上一页  [1] [2]
