开关电源电路以IC1（NCP1650）, IC6 （NCP1377）和IC2 （NCP1217）为核心构成，其中，NCP1650为功率因数校正电路，NCP1377为12 V电压电源控制芯片，NCP1217为24 V电压电源控制芯片。开关电源电路原理可参照原机电路原理图。

    1．整流、滤波电路
    220 V左右的交流电压先经延迟保险管F1，然后进入由R1,L1,CX1,LF1,CX2,CY1,CY2,LF2组成交流抗干扰电路，滤除市电中的高频干扰信号，同时保证开关电源产生的高频信号不窜入电网。电路中，ZV1为压敏电阻，即在电源电压高于250 V时，压敏电阻ZV1击穿短路，保险管F1熔断，这样可避免电网电压波动造成开关电源损坏，从而保护后级电路。

    经交流抗干扰电路滤波后的交流电压送到由BD1整流、C3组成的滤波电路。220 V市电先经BD1桥式整流后，再经C3滤波，形成一直流电压。由于滤波电路电容C3储能较小，所以在负载较轻时，经整流、滤波后的电压为310 V左右；在负载较重时，经整流、滤波后的电压为230 V左右。

    2．功率因数校正（PFC）电路

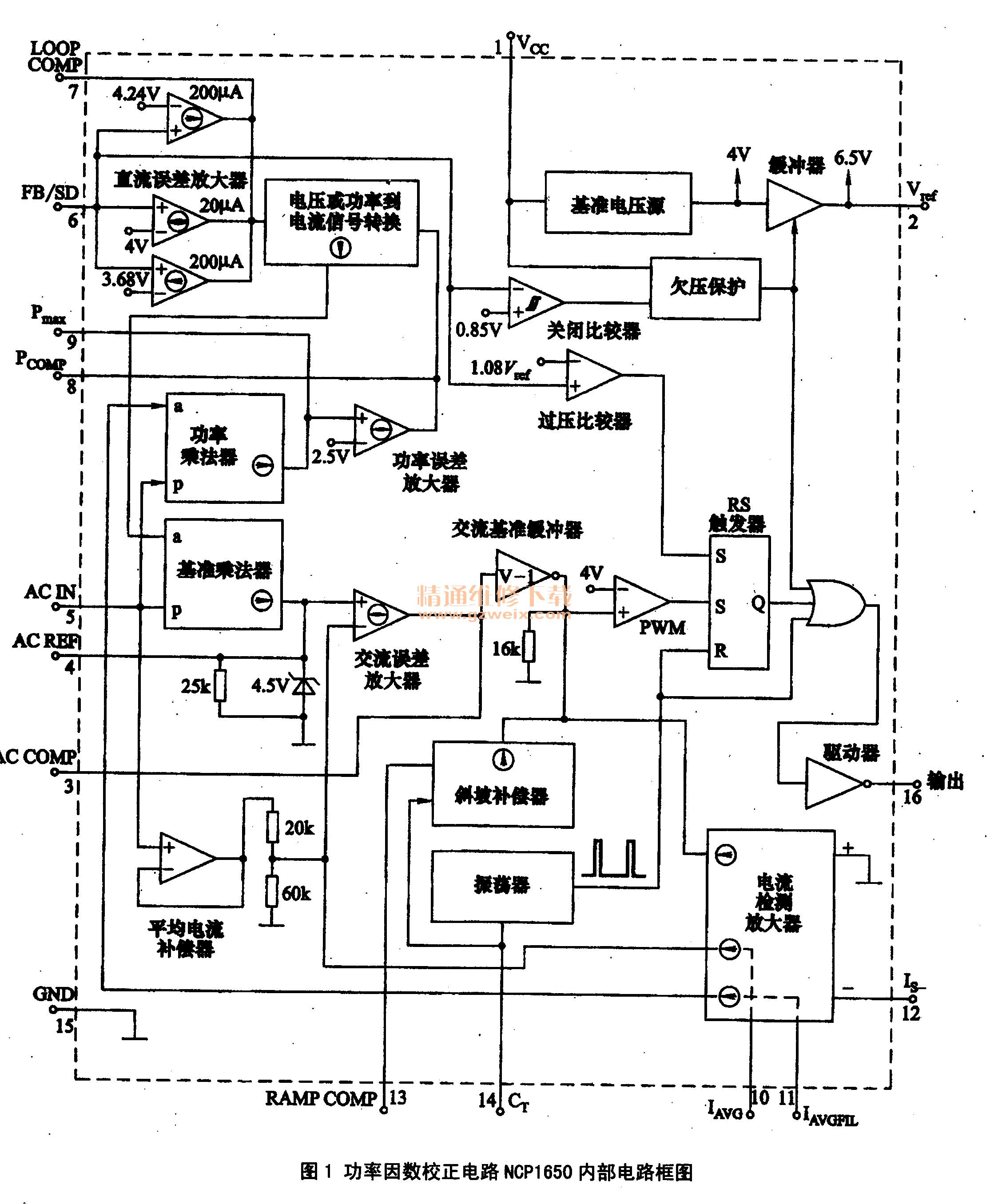

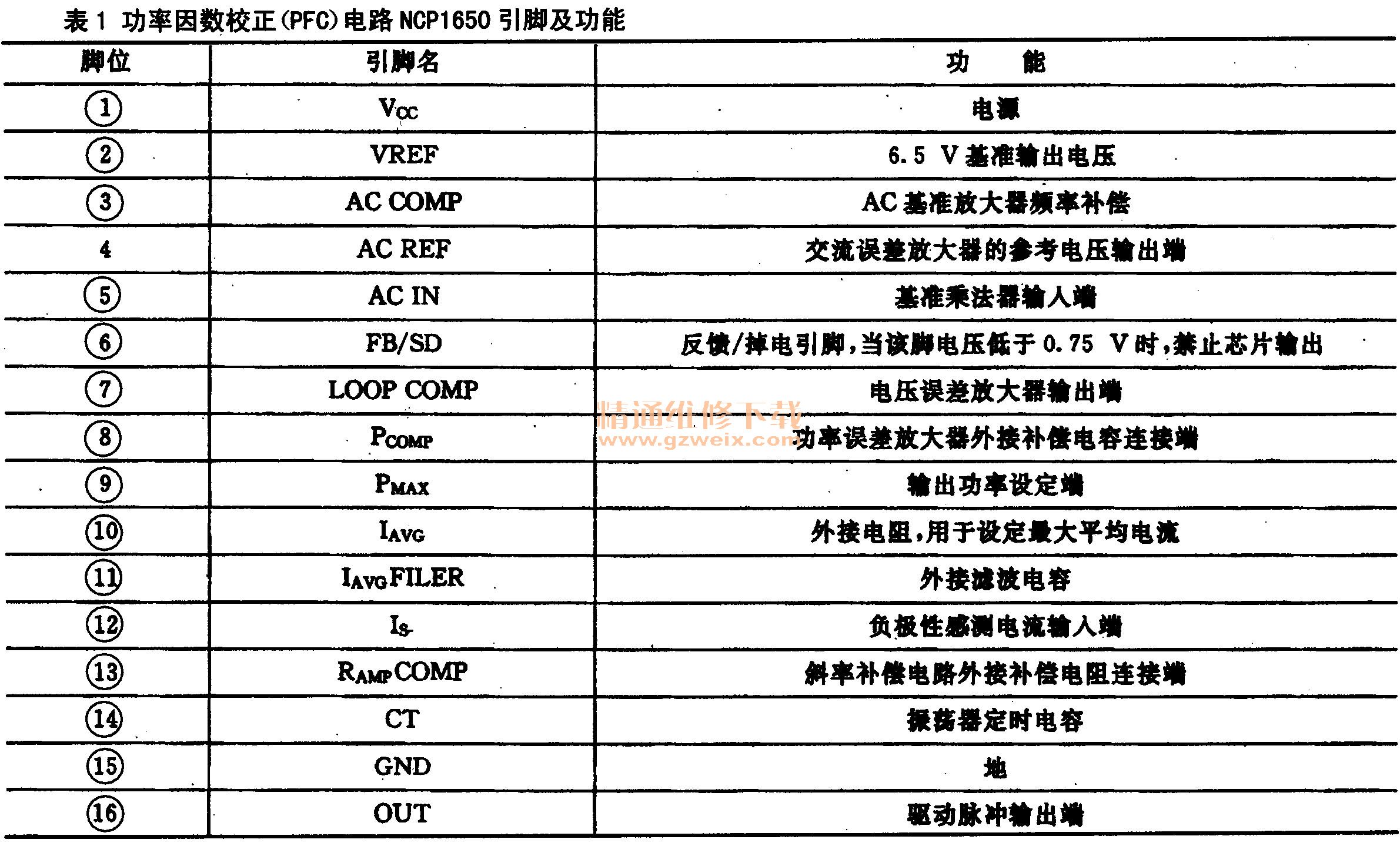

    功率因数校正电路由IC1（NCP1650）为核心构成。NCP1650是美国安森美半导体公司推出的PFC集成电路芯片，可适应85-265 V宽的交流输入电压范围，NCP1650是一个开关频率固定、采用平均电流型控制环的脉宽调制器，能精确地设定输入功率和输出电流的极限值。构成1 kW以下功率因数校正器时，功率因数可达0.95-0.99. NCP1650内部电路框图如图1所示。引脚功能如表1所示。

    NCP1650的工作频率为70 kHz左右，输入电压的变化经R2, R3分压后加到NCP1650的⑤脚，输出电压的变化经R12,Rl3,Rl4,R15分压后由NCP1650的⑥脚输入，NCP1650内部根据这些参数进行对比与运算，确定输出端⑩脚的脉冲占空比，维持输出电压的稳定。在一定的输出功率下，输入电压降低，NCP1650的16脚输出的脉冲占空比变大；输入电压升高，NCP1650的16脚输出的脉冲占空比变小。在一定的输入电压下，输出功率变小，NCP1650的⑩脚输出的脉冲占空比变小；反之亦然。

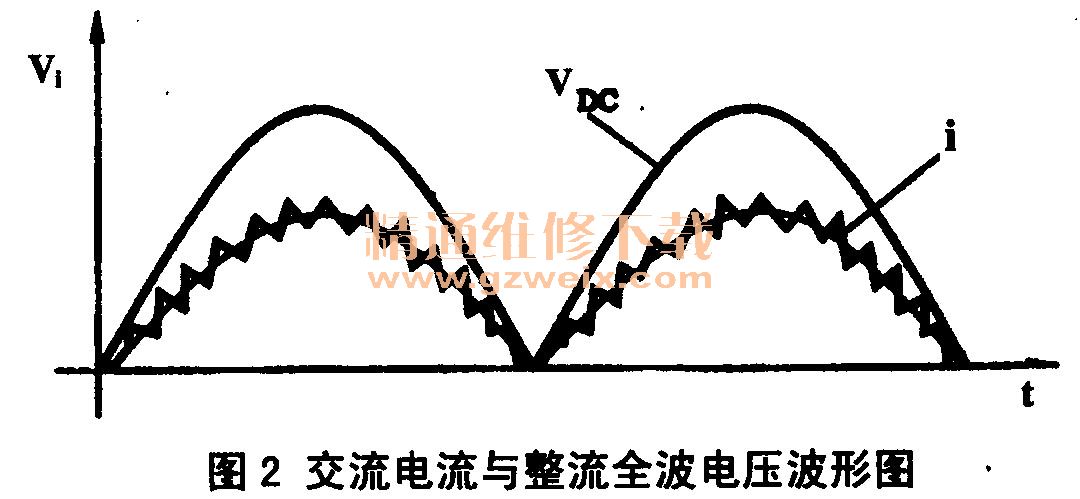

    驱动管Q1在NCP1650的⑩脚驱动脉冲的控制下工作在开关状态，当Q1导通时，D1截止，当01截止时，D1导通，也就是说，Q1与D1交替导通。这样，使桥式整流二极管的输出电流经L2连续流动，使桥式整流管在交流电源电压的半个周期内，导通角趋于1800，使交流电源整流输入电流跟随整流全波电压的变化，整流输入电流的平均值接近正弦波，如图2所示。因而系统的功率因数被提升接近1。图中，Vdc是整流全波电压，是整流输入电流。

    PFC电路分两段工作：90～132 V（交流）为低压输入段，PFC输出电压为260 V（直流）;180～264 V（交流）为高压输入段，PFC输出电压为390 V直流）。切换段为140～165 V（交流）。切换由比较器IC10 （LM393）完成，当输入电压处在高端输入时，IC10③脚电位高过②脚电位，Q21导通，使NCP1650的⑥脚采样到的电压变低，使PFC的输出电压升高到390 V（直流）。

    3.12 V开关电源电路
    （1） 12 V开关电源电路以IC6 （NCP1377）为核心构成，其作用是：将PFC电路输出的400 V直流电压，变换为12 V/4 A稳定直流电压。
    （2） NCP1377是美国安森美半导体公司推出的准谐振电源控制芯片，内部采用了电流模式调制器，在电源负载空载的情况下，具有最小的控制漏极开／关切换的驱动能力，NCP1377内部还设有过压锁定保护、自动恢复短路保护、过热保护等电路。
