4. SANKEN- G9656或STR- G9656维修资料

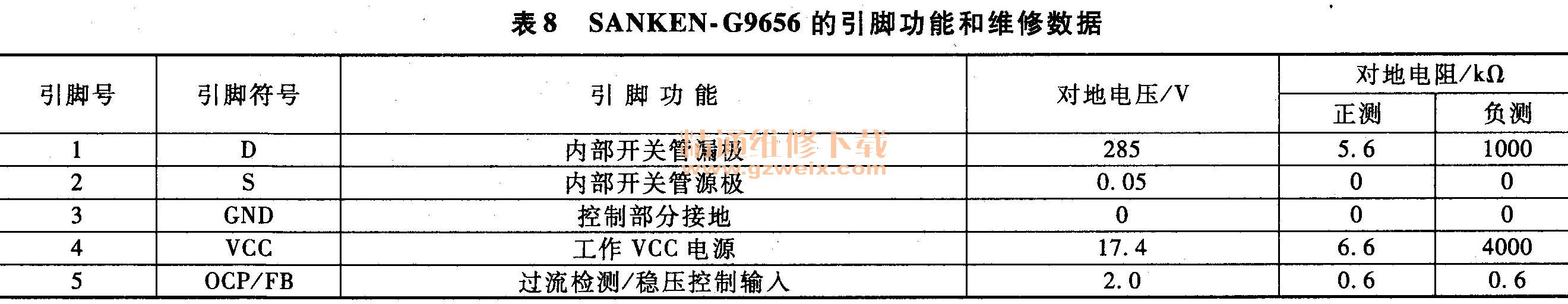

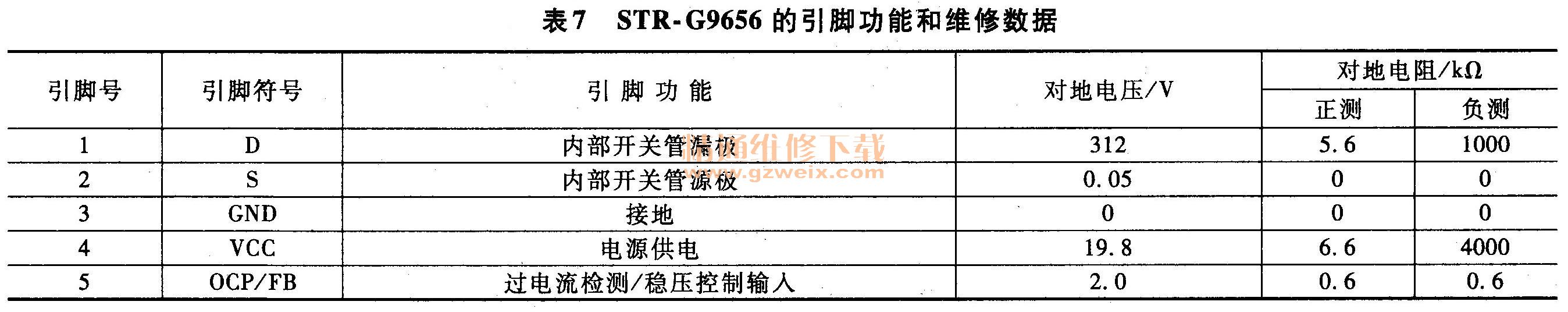

    SANKEN- G9656或STR- G9656是日本三肯公司生产的具有零电压开关半波式变换器功能的新型电源厚膜电路，应用在厦华MT-2935A, TU29107高清彩电和TC-2968高清彩电开关电源一次电路中。STR-G9656内部电路框图见图4所示，SANKEN- G9656与其基本相同，内含振荡器、误差放大器、驱动器、比较器、过电流、过电压保护电路和大功率MOs开关管。STR- G9656的引脚功能和维修参考数据见表7所示，SANKEN- G9656的引脚功能和维修参考数据见表8。

    5. TDA16846维修资料

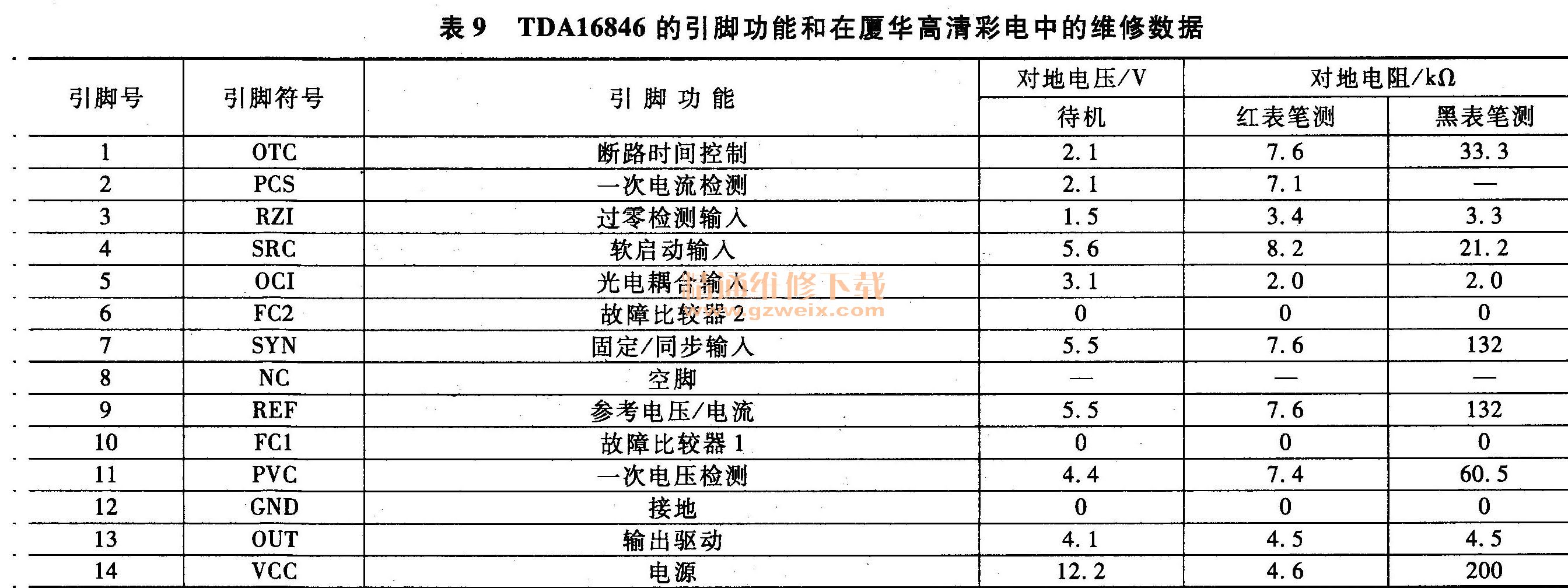

    TDA16846是飞利浦公司推出的开关电源稳压控制电路，应用在厦华MT-2928, 52925, 52935, V系列高清彩电主开关电源一次电路中。TDA16846内部电路框图可参考图10 TDA16846的引脚功能和在厦华高清彩电中的维修数据见表9。
