TCL高清彩电开关电源集成电路维修资料

来源：本站整理作者：佚名 2013-07-10 16:09:11

5. TDA16850维修资料

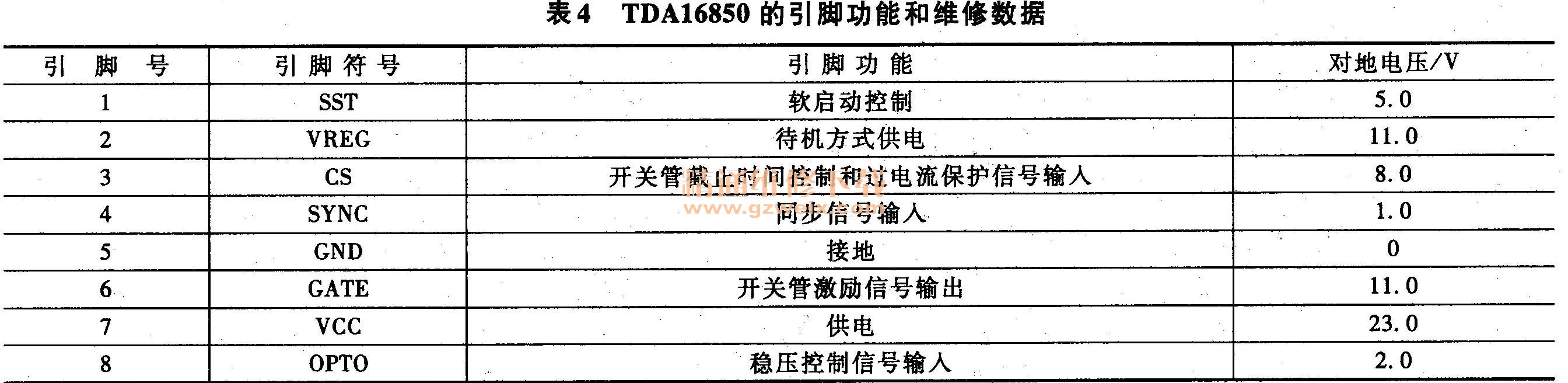

TDA16850是西门子公司新生产的电源控制芯片，应用于TCL NV320 （NDSP）机芯开关电源一次电路中。由于该芯片最大的工作电流为15mA，并且待机时的功耗不足IW，所以它属于节能型绿色环保芯片，内部电路框图如图6所示，内含振荡器、比较器、功率限制、电压调整等电路。TDA16850的引脚功能和维修数据见表4。

6. TNY254维修资料

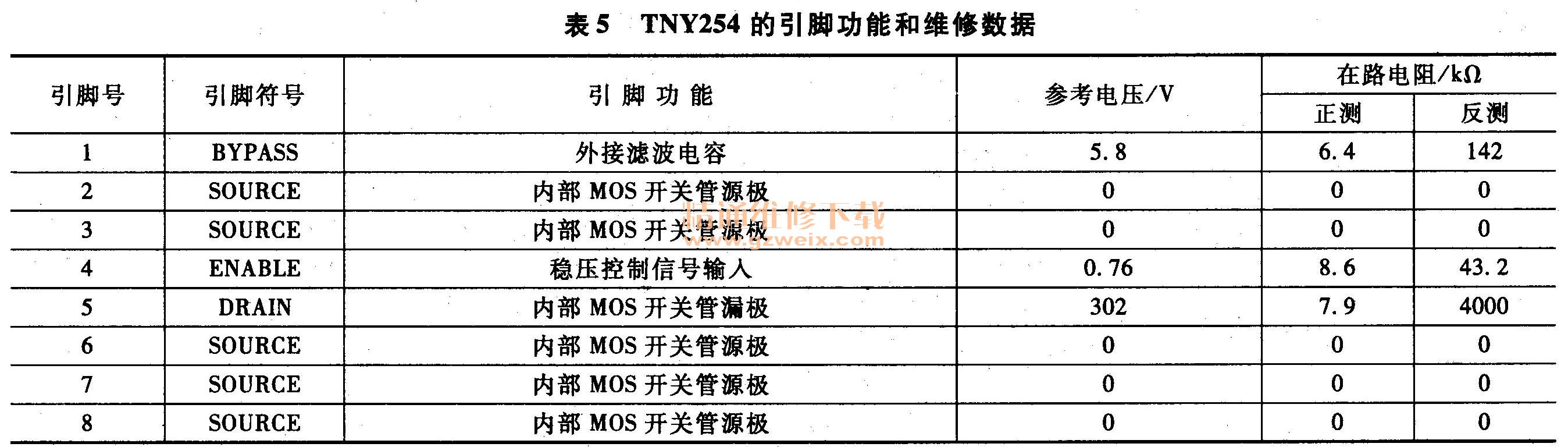

TNY254是小型开关电源厚膜电路，应用于TCL NV320 （NDSP）机芯开关电源的副电源中。TNY254的内部电路框图可参考TNY255的内部电路框图（见图2），内部集成了700V的MOSFET开关管和振荡、稳压、驱动电路、高压开关电流源、限流和热关断电路，可独立完成电源开关振荡过程，同时其内部还设有过电流、过热、过电压保护电路等。TNY254的引脚功能和在NV320 （NDSP）机芯中应用时的维修数据见表5。
