6. KA7631维修资料

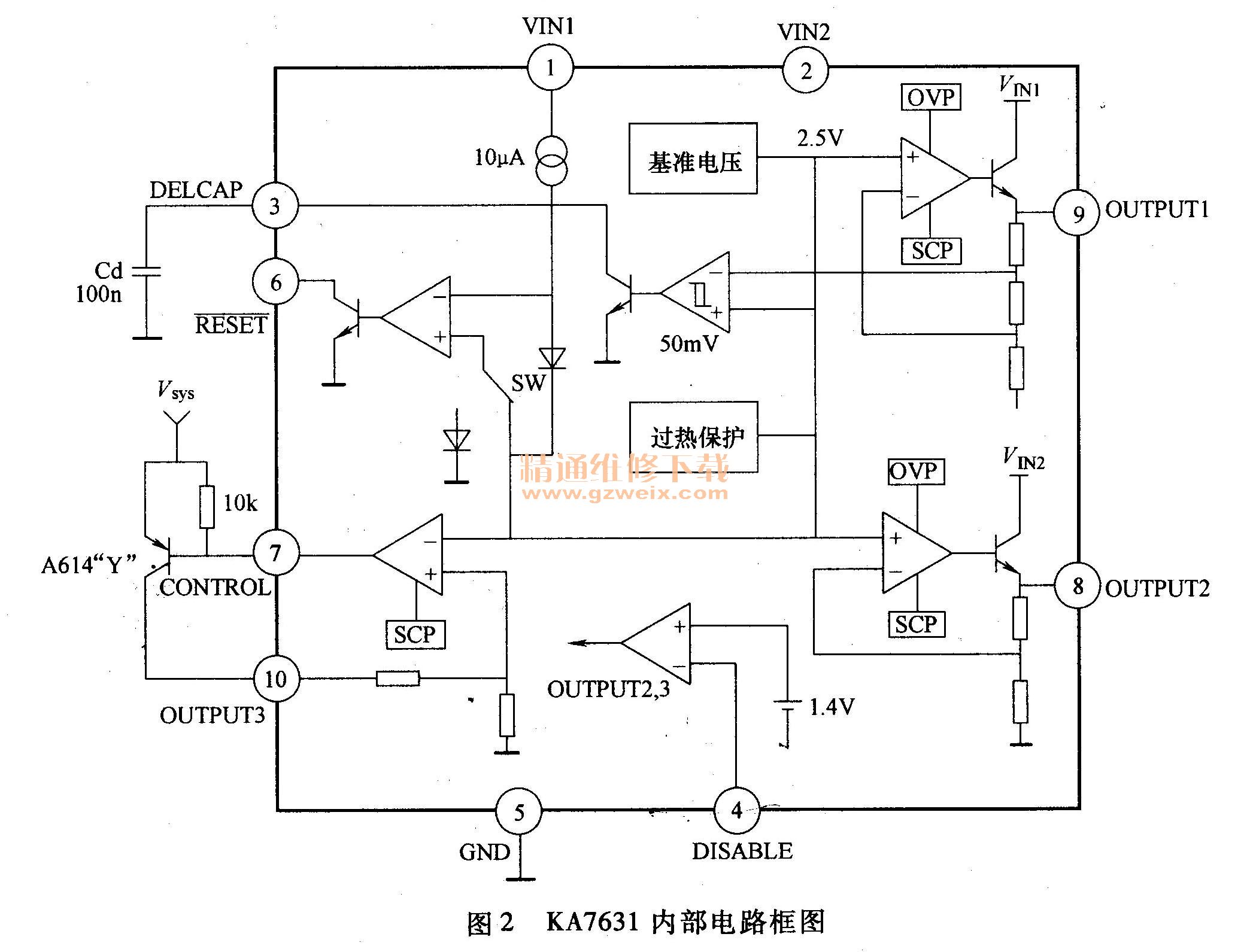

    KA7631是一种既能输出5. 1 V又能输出8V的双电源稳压电路，应用于创维5D70, 6P16机芯高清彩电开关电源一次电路中。KA7631内部电路框图如图2所示，内含复位电路和5V不受控电压稳压电路，为微处理器提供复位和供电，设有受开关机控制的8V, 12V稳压电路，为小信号处理电路提供工作电压，内部具有过热保护和过电流保护功能。KA7631的引脚功能和维修数据见表6。

    7. STR- W6756维修资料
    STR- W6756开关电源厚膜电路应用于创维6P18, 6P50, 6T18机芯高清彩电开关电源中。该芯片已在第2章的维修资料中介绍过，不再赘述，其内部电路框图如图2-1所示。STR- W6756的引脚功能和在创维机芯中应用时的维修数据可参考表2-1。

    8. STR- G9656维修资料

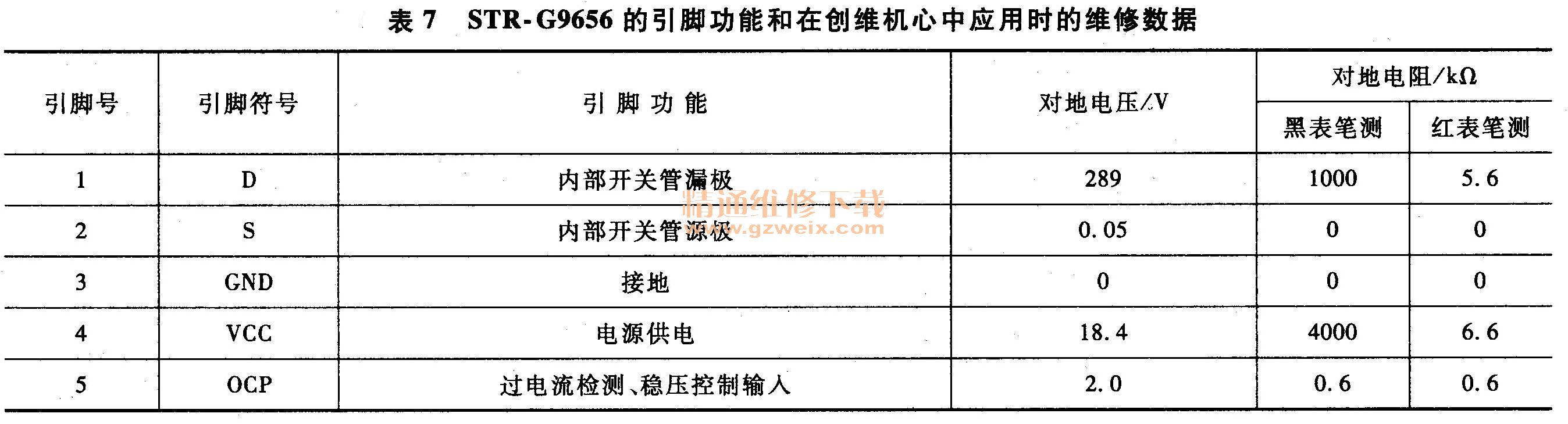

    STR- G9656是日本三肯公司生产的具有零电压开关半波式变换器功能的新型电源厚膜电路，应用在创维6P60机芯高清彩电开关电源一次电路中。该芯片已在第4章的维修资料中介绍过，不再赘述，内部电路框图如图4-4所示，内含振荡器、误差放大器、驱动器、比较器、过电流、过电压保护电路和大功率MOs开关管。STR- G9656的引脚功能和在创维机芯中应用时的维修数据见表7。

    9. STR-S6709, STR-6709A维修资料

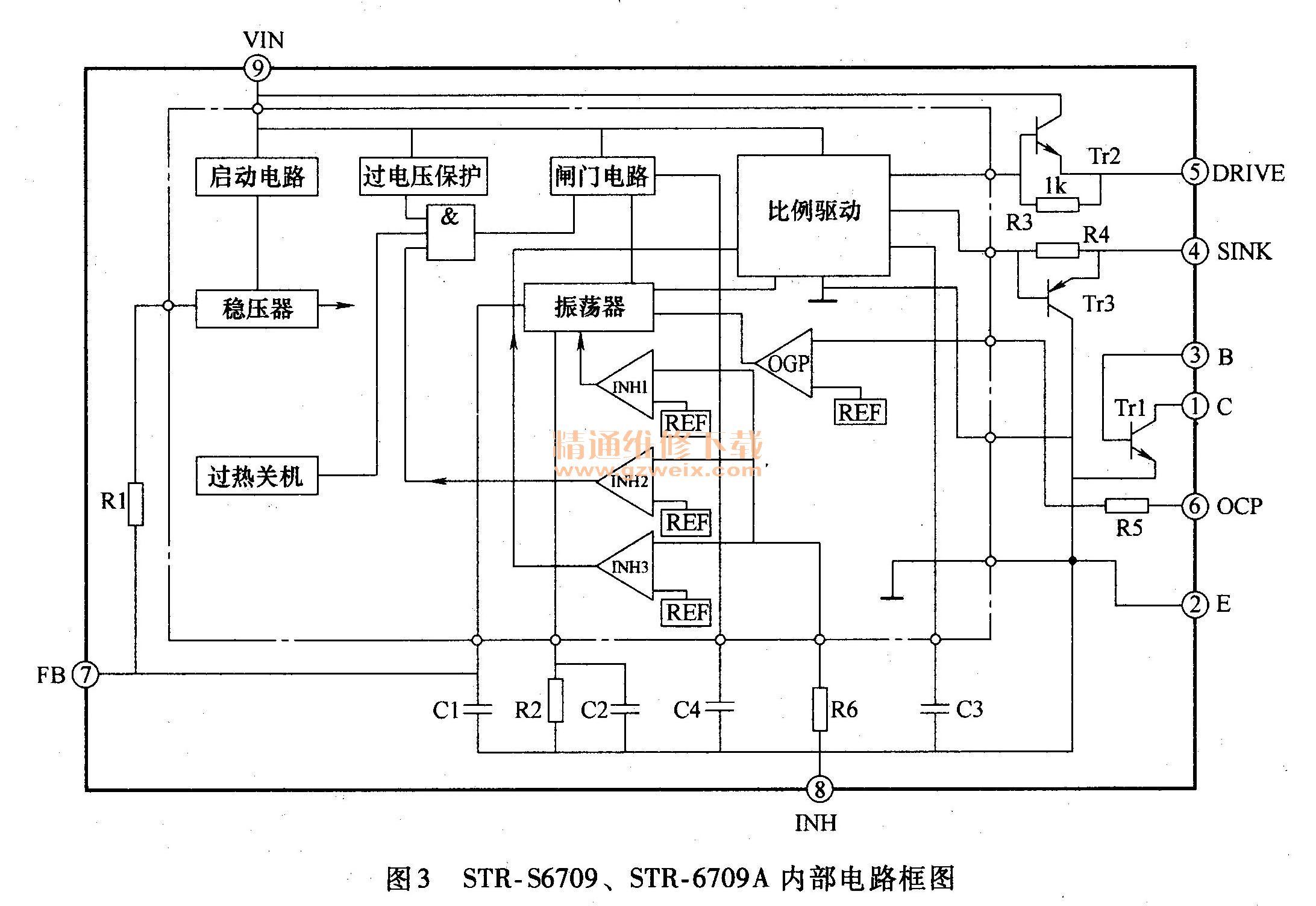

    STR-56709, STR-6709A开关电源厚膜电路，应用于创维5101, 5M01, 5M10机芯开关电源一次电路中。STR- 56709 , STR-6709 A其内部电路框图如图3所示，包含大功率开关管、启动电路、振荡电路、驱动电路、闭锁电路、基准电路等开关电源基本电路，设有完善的过电流保护电路、过电压保护电路、过热保护电路（OHP）电路。STR- 56709 , STR-6709 A的引脚脚功能和维修数据见表8。


表7-8  STR-S6709, STR-6709A的引脚功能和维修数据
