5.FAN7315
    FAN7315是CCFL背光灯控制电路，有2组激励脉冲输出，具有灯管开路、短路保护功能，工作电压范围为7.4V～20V，其引脚功能见表5。

    6.FAN7316
    FAN7316是由仙童公司开发的用于液晶产品背光控制检测电路，内含引导驱动器，无需外接快恢复二极管；并提供拉弧、灯管开路、短路等多种保护措施，大大提高了系统的可靠性；具有模拟调光和数字调光方式，其引脚功能和实测电压见表6。

      7.FAN7382

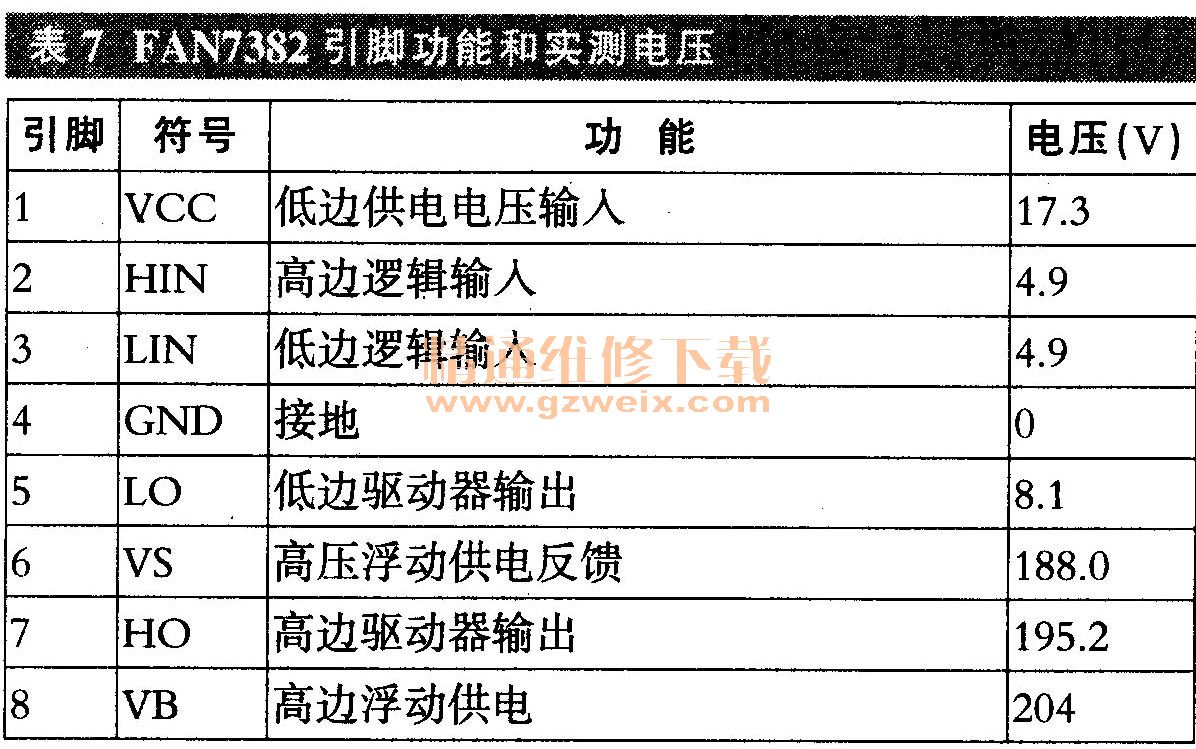

    FAN7382是一款高边和低边门驱动的单片PWM脉冲放大芯片，能够驱动工作电压达＋600V的MOSFET管。FAN7382采用两种供电电压，其引脚功能和电压见表7。

    8.FAN7547A
    FAN7547A是CCFL背光灯控制电路，具有灯管开路、过压保护功能，工作电压范围为6V-30V，其引脚功能见表8。

    9.FAN7548
    FAN7548是CCFL背光灯控制电路，具有灯管开路、过压保护功能，工作电压范围为6V-30V，其引脚功能见表9。
