在稍早期的TCL液晶彩电中，采用PWL37C型电源板的机型较多，如LCD26M61、LCD32M61、LCD27K73、LCD32K73、 LCD37K73、L42E9、L42E77等。

    PWL37C型电源板又分为PWL37C01/02/03三种型号，它们的电路相同，区别在于输出电压插座不同，PWL37C01型板的插座为“大”插座，而PWL37C02、PWL37C03型板的插座为“小”插座。
    1．待机电源
    待机电源为典型的反激式，单芯片为VIPer22A （IC1），如图1所示。接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。

    如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。 TL431是三端精密稳压器，其稳压计算公式如下：输出电压＝[（R1/R2）＋1]×2.5V。其中，TL431①脚外接上拉电阻，定义为R1; TL431①脚外接下拉电阻，定义为R2。正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明TL431损坏或其外围元件有问题。
    故障现象1：无＋5V电压输出。
    分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。

    故障现象2:＋5V电压在3V左右波动。
    分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
    另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
    故障现象3: ＋5V输出电压只有＋4V。
    分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。直观检查发现＋5V滤波电容CB7、CB8已鼓包，换新后故障排除。
    2．开／待机控制电路
    开机时，电源板上插座P2的①脚（PS-ON）收到从主板送来的高电平开机信号，通过DS9、RS16加到三极管QS3 （BT3904，可用C1815代换）的b极，如图2所示，这时QS3导通，5V电压通过RS 15后流过光耦IC6的①、②脚，此时IC6的③、④脚内部的光敏三极管导通，随即Q11导通，这时待机电源输出的约20V的VC电压，通过Q11给PFC电路提供＋19V左右的工作电压（VCC2 ），再通过Q12稳压后给PWM电路提供＋12V左右的工作电压（VCC1）。

    待机时，PS-ON信号为低电平，QS3因b极为低电平而截止，光耦IC6不导通，Q11、Q12均截止，PFC和PWM电路因失电而停止工作。
    故障现象：＋5V电压正常，但无＋12V和＋24V电压输出。
    分析检修：测＋5V待机电压正常，用导线将＋5V电压接到开／待机控制端，测电容C5两端电压只有＋300V，这说明PFC电路没工作；测PFC振荡块IC2（L6563）的供电端14脚电压为0V（正常值是＋＋19V），该电压由变压器T2的④-⑤绕组产生。检查该供电电路，发现三极管Q11击穿，电阻R7开路。更换损坏元件后试机，故障排除。
    3.PFC电路
    集成块IC2 （L6563）与开关管QF5、QF6 （SK3568，可用K2645代换）等元件组成的PFC电路，如图3所示。当IC2的14脚得到19V左右的供电后，IC2开始工作，从13脚输出脉冲信号，由QF3、QF4组成的推挽电路交替工作于导通与截止状态，功率管QF5和QF6工作于开关状态。

    当QF5或QF6导通后，整流后的市电对储能电感L1进行充电，电能转化成磁能储存在L1中；当PFC的驱动信号是低电平时，QF5、QF6因G极为低电平而截止，此时L1中储存的磁能释放，经D2整流、C5滤波后与VAC电压叠加，输出370V～410V的电压VBUS。
    L6563的主要引脚功能：①、②脚为稳压取样控制端，若这两脚外接元件损坏，则输出的PFC电压或过高或过低；④脚外接一只电阻来检测流过开关管的电流，在内部电路的作用下，以控制开关管的导通时间，如果④脚电压大于1.7V、 IC将关断；⑦脚为PFC输出电压的检测端，外接取样电阻，正常时该脚电压在0.26V～2.5V之间，若超出这一范围，IC将会关断；⑩脚通过电阻分压对＋300V电压进行检测，当输人市电电压过低，致使该脚电压低于0.52V时，IC关断，以实现输人欠电压保护功能。

    故障现象1：开机烧保险。
分析检修：检查发现开关管QF5击穿，但换新后又再次损坏，对该部分电路中的其他易损件QF6、QF3、QF4、C5等进行检查，发现C5容量变小，换新后故障排除。

    故障现象2：开机后，光栅闪烁。
    分析检修：开机后测得电源板输出的＋12V和＋24V电压均不稳定，并测得C5两端电压仅为300V、说明PFC电路未工作。
检查IC2的14脚供电正常。断电后在路测量IC2的各脚阻值，发现①脚对地阻值很小，检查其外围元件，发现电容CF7漏电，换新后故障排除。

    故障现象3：更换PFC电路部分元件后，PFC电压高达500V。
    分析检修：该电源板原是保险管熔断，开关管QF5、QF6击穿，将这些损坏元件更换后开机，测得C5两端电压高达500V，立即关机。
    PFC电压高，说明PFC振荡块IC2的稳压控制电路有故障。IC2的①、②脚为稳压取样控制端，重点检查这两脚外接元件，发现①脚外接电阻RF12开路，换新后故障排除。
    4.PWM振荡电路

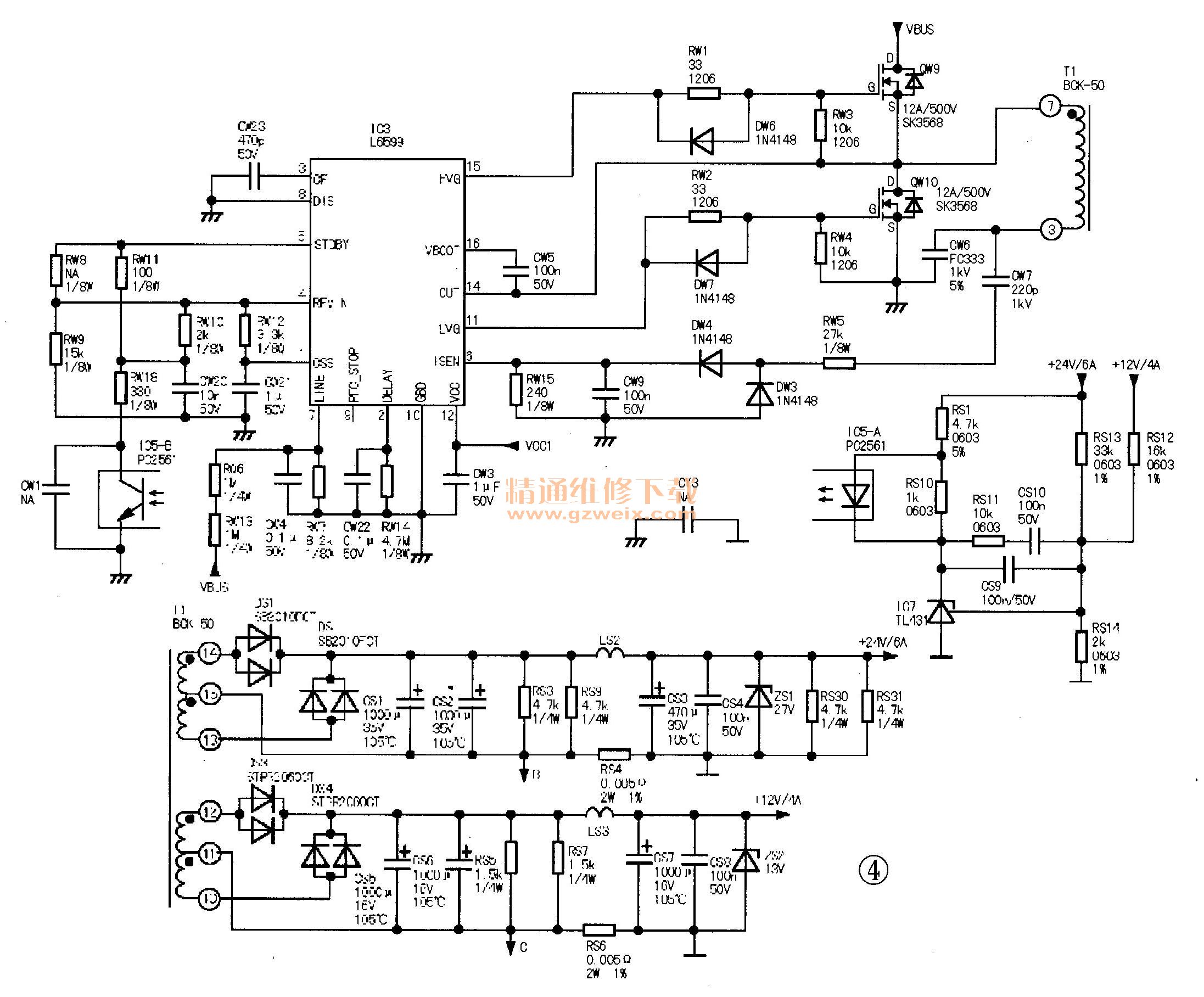

    PWM振荡电路如图4所示，当IC3（L6599）的12脚得到供电后，IC3开始工作，从11脚和15脚输出脉冲信号，开关管QW9和QW 10轮流导通和截止。

    IC3的⑦脚外接电阻RM6、RW 13对PFC电压进行检测，正常时，该脚电压在1.25V～6V之间，当该脚电压低于1.25V时，IC关断。
    T1次级感应电压经过整流滤波后，得到12V和24V电压。其中，＋12V供给主板用，＋24V电压供给背光驱动板。值得一提的，此处的整流二极管DS1～DS4，为肖特基二极管，特点为正向压降低、电流大，不能换用CRT电视用的整流二极管。
    故障现象：开机后，＋5V电压正常，但无＋12V和＋24V电压输出。
    分析检修：开机后测得＋5V待机电压正常，用导线将＋5V接到开／待机控制端（PW），测得电容C5两端电压为380V，这说明PFC电路工作正常，故障原因应是 IC3工作不正常。首先检查IC3的⑦脚外接电阻，发现RW 13开路，换新后故障排除。
    5．保护电路
    该电源的保护电路如图5所示。若开机瞬间有＋12V、 ＋24V输出，随后立即下降为0V，这通常表明电路已进入过压或过流保护状态。在具体判断故障原因时，可依次断开过流保护运放输出端的二极管DS10、DS11，过压保护输入二极管DS7、DS8，短时通电试机（通电不能过久，以免引起元件损坏）。

    如果是过压而保护，断开二极管后若输出电压偏高，这时应检查电压取样反馈回路IC7 （TL431）及其周围元件；如果输出电压正常，则表明保护电路本身有故障，如过压保护稳压管异常等。
    如果是过流而保护，应检查输出端是否有短路现象，过流保护比较器IC4（LM393）及外围元件是否正常。
    故障现象：开机瞬间有＋12V、＋24V电压输出，随后下降为0V 。
    分析检修：开机后，测得待机＋5V电压正常，判断故障系保护电路启动所致。先断开电源板次级的所有负载，再断开保护电阻RS20，然后把待机＋5V电压接到开／待机控制端上强制开机，这时测得＋ 12V、 ＋24V电压输出正常且稳定，这说明过流保护电路有问题。接上RS20，打算先后断开过流保护二极管DS10和DS11，当断开二极管DS10后故障不再出现，检查比较器IC4外围元件无异常，代换IC4后故障排除。
