2）启动电阻连接在整流后（直流）
    启动电阻连接在整流（直流）后的电路，启动电压由电阻取自交流输入电压峰值。
    11．确定Vcc电容值
    为了正常启动电源，必须在Vcc引脚连接电容。图17给出了电容为适当值时Vcc电压启动的图示。

    当输入电源开通后，连接在Vcc引脚的电容，通过启动电阻充电，充电电压增加。该Ic在待机状态时，几乎没有电流消耗（Icc<2μA）。
    此后，当Vcc电压达到欠压锁定ON闭值电压（UVLO ON）后，IC开始工作。
    当IC工作开始有输出时，IC工作电压由辅助绕组提供。但在IC刚刚启动、Vcc电压跌落期间，给予辅助绕组电压上升的时间必须足够。
    因此，确定Vcc的电容值，Vcc电压不能落在欠压锁定OFF闭值电压（UVLO OFF）时段之下。

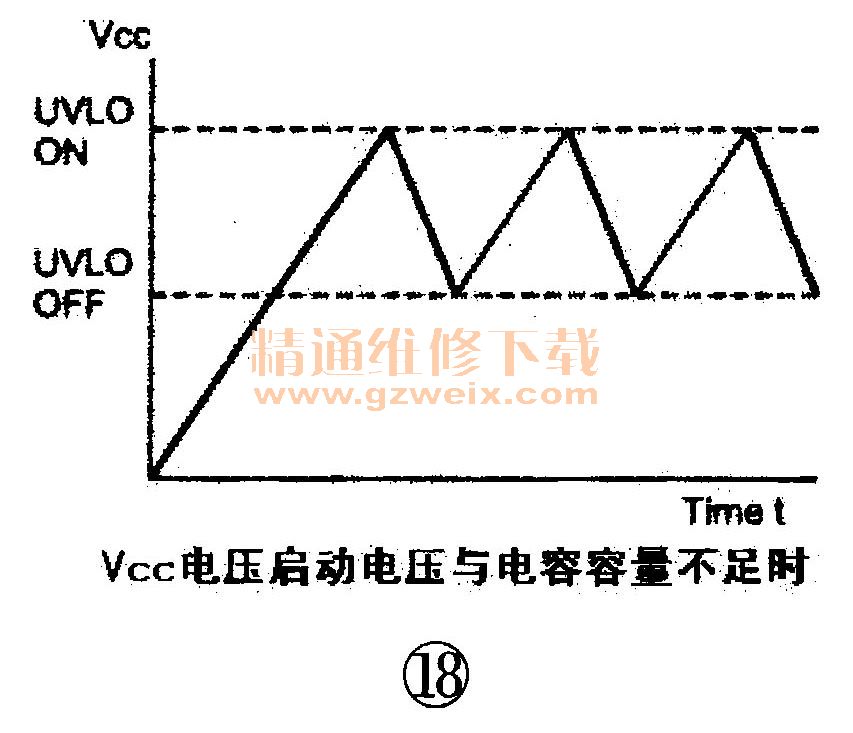

如果Vcc电容太小，在辅助绕组电压完全升压之前，Vcc电压落在欠压锁定OFF闭值时段之下。如果这样，Vcc电压将在欠压闭值之间上下反复，电源不能启动（见图18所示）。

    1．启动与软启动
    通电后，经桥式整流的约280V直流脉动电压，通过启动电阻（224×4）给开关电源芯片FA3647的⑥脚VCC端电容C17 （27μF/35V）充电，当C17电压达到16.5V时，芯片开始软启动，内部的6.5μA电流源给⑧脚CS端的棕色电容充电，此时，由于电源未正式工作，PWM比较器输入端的FB的③脚电压及DT4脚电压均比CS②脚电压高，因此，用最低的CS引脚电压与振荡器输出的电压（PWM比较器输入端①脚）进行比较，控制PWM输出脉冲宽度。CS引脚电压随CS电容充电电流缓慢上升，当CS电容电压升到0.82V时，开始软启动，比较器输出脉冲宽度缓慢变宽。从芯片被激活到输出脉冲宽度达到30％时，也即经过大约250×CS（棕色电容）（毫秒）后，电源正式启动。此后芯片供电改由开关变压器T1的②、①脚间辅助绕组提供。
    2. Vcc供电与过欠压保护
    启动后，Vcc电压在10V～28V之间变化时，芯片可正常工作。如果市电电压过低或其他原因导致Vcc电压低于9V时，芯片则关闭5V基准电路，停止⑤脚输出。电源恢复正常后，芯片再次输出；如果Vcc电压升至32V，并且芯片的工作电流为13mA时，芯片则实施32V过压保护。过压保护过程是当C5比较器同相端的电压大于反相端0.8V闭值电压时，C5输出高电平，接通0.9mA电流源，给芯片⑧脚的CS电容充电，当CS电压上升到C2比较器8.5V闭值电压后，芯片关闭5V基准电路，停止输出。当CS电压降低到7.9V以下时，芯片再次输出。强调13mA电流的原因，是32V过压比较器C5反相端的闭值电压为0.8V，为此，只有在同相端输入一定的电流，芯片才能实施过压检测。当电流低于13mA时，芯片不实施过压保护，但可以通过芯片内部的稳压管将电压钳位于32V。芯片内部还有一个闭值为0.82V～0.68V的比较器C1。当CS电压低于0.68V时，芯片关闭5V基准电路，停止输出。
    芯片⑧脚通过一个562的贴片电阻及181贴片稳压管接⑥脚Vcc端。当VC。电压大于26.5V（8.5V+18V ）时，同样会引起类似于32V过压保护过程，最终停止⑤脚输出，与32V组成双保险过压保护。⑧脚电压钳位于4V的最大吸电流为50μA。因此，当Cs引脚电压升至8.5V以上时，50μA以上的电流则需由Vcc提供，同时还要使流入Cs引脚的电流在1 rnA以下。
    当Vcc供电电压低于9V或CS电压低于7.9V时，过压保护检测电路复位。
    辅助绕组的整流电压通过温度保险丝（P 125ATAM250V/2A 1270C）后为Vcc供电。温度保险丝接在功率MOSFET管Q1（ K2645）的散热片上，当Q1温度高于127℃时，保险丝熔断，切断Vcc供电，电源停止工作，从而防止故障进一步扩大。
    此电源启动电压取自整流后，根据880kΩ启动电阻和FA3647提供的启动公式，计算出：
    在启动电压为17.5V、启动电流为30μA时的最低市电电压为31V;
    在10V关机，且能提供100μA工作电流的最低市电电压为69V;
    在电源关闭时，且能提供200μA（最大）（Vcc=17V）工作电流的最低市电电压为136V。
