3．固定频率及轻载频率设置
    此芯片⑦脚REF端5V基准电压通过串联电阻204、303接①脚RT端，其Rr、Rt电阻分别为230kil、56kΩ。根据FA3647提供的资料，计算出电源的固定频率f0和轻载模式下的最低频率fr，分别约为64.7kHz和9.4kHz。设置最低频率的原因是降低待机状态功耗，因为功耗与频率呈正比关系。振荡波形无法测到，实测空载状态下，芯片②脚FB电压约1.2V 、测得①脚或⑤脚脉冲频率约35.7kHz，接上22SZ假负载时，芯片②脚FB电压约1.3V、测得频率约为62.5kHz。若要使频率进一步降低，则需降低FB电压才行。
    4．稳压控制
    稳压控制由芯片②脚FB端、光祸PH （NEC2561 ）、2.5V稳压管AS、双运算放大器10358中的B运算放大器等组成。
    B运算放大器与外围元件组成差动放大器电路。当输出电压升高时，B运算放大器输出电压变低，光a内发光二极管发光强度增大，光敏三极管导通程度加强，内阻减小，FB电压下降；反之亦然。
    PWM比较器的4个输入端中，①脚来自振荡器的输出电压在3V和1V之间变化；④脚最大占空比DT电压为一固定值，取值3V和1V之间；②脚CS电压在启动期间为低电压，启动后电压升至4V（由内部的4V稳压管钳位）；③脚FB电压启动期间为高电平（>3V）、启动后受反馈电路控制，电压下降至DT电压之下。因此，启动后的输出电压稳压主要由FB电压控制。
    当FB电压变低时，根据光祸控制过程，说明空载或负载减轻，FB电压接近振荡器输出电压的1V端，PWM比较器输出低电平宽度变窄，也即芯片⑤脚PWM输出高电平脉冲宽度变窄，从而调低输出电压，维持电压稳定。反之，当FB电压升高时，说明负载已加上，FB电压又上升远离振荡器输出电压的1V端，最终使⑤脚PWM输出脉冲宽度变宽，从而调高输出电压，最终使输出电压保持稳定。
    5．过载限制
    芯片②脚FB端内接C3比较器反相输入端，同相输入端闭值电压为3V。如果②脚不外接下拉电阻，那么，当负载过重时，FB电压就会升高至3V，从而使内部的C5比较器输出低电平，取消4V钳位，CS继续充电，当CS电压升至8.5V时，C2比较器输出高电平，关闭5V基准电路，最终停止芯片⑤脚输出。
    此电源②脚外接822下拉贴片电阻，与芯片内部输出的5V基准电压、电阻及二极管分压后，在C3比较器反相端形成的电压低于3V，FB电压永远不会超过3V、因此，电源不会因过载而关机，其最大占空比被限制在约65%。估计电源既要给电池充电又要给笔记本供电，
需要负载变化很大的缘故。
    6．过流限制

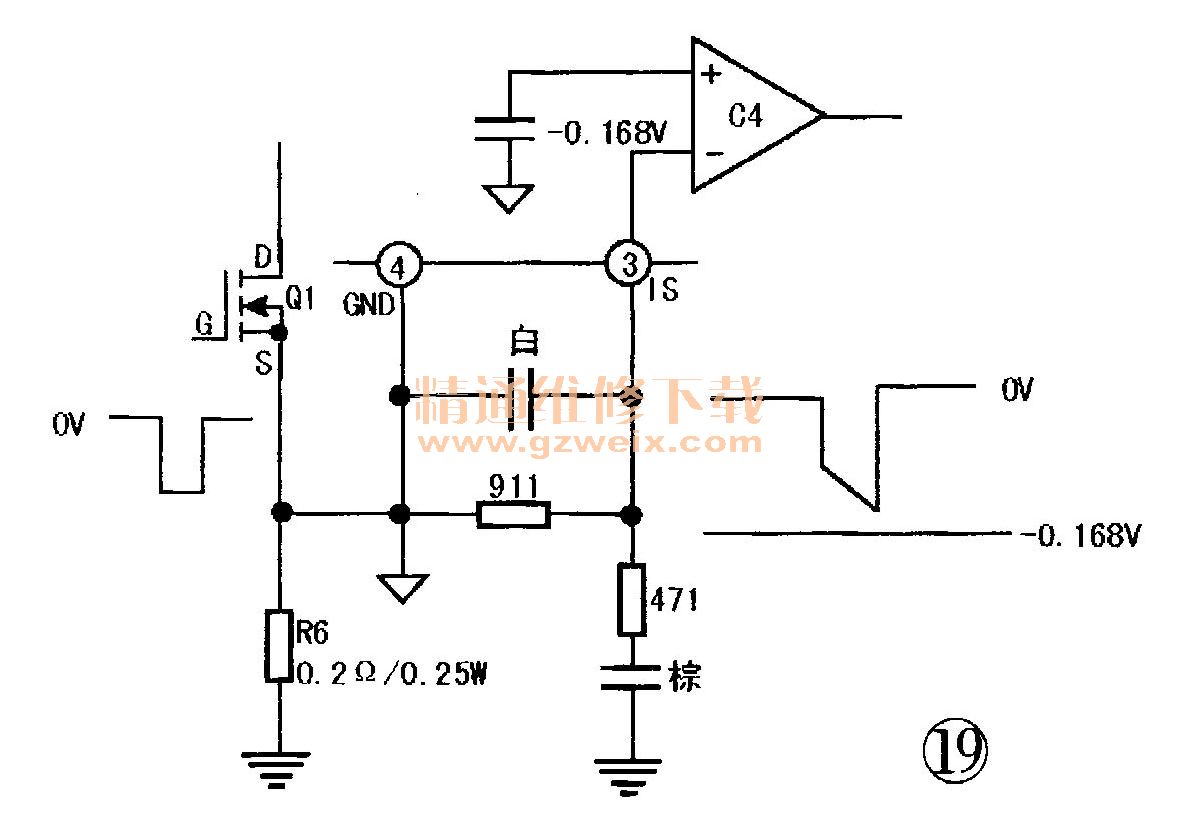

    此芯片采用的是负极性电压进行过流限制检测，因此，除③脚IS端外，外围元件接地端必须与④脚GND接在一起，才能有负极性的检测电压产生，见图19所示。

    过流检测电路逐个检测流过Q1的每一个漏极电流脉冲峰值来限制过流。不过流时，C4反相端电压高于同相端电压（－0.168V） 、 C4输出为低电平，不影响输出。但当流过过流检测电阻R6 （0.2Ω/0.25W）的电流形成的取样电压低于－0.168V时，C4输出则为高电平，触发器输出Q为高，⑤脚输出脉冲立即变低，停止输出。触发器输出Q在下一个周期复位，输出重新开始，过流限制检测再次进行。如此反复，限制过流。过流时，电路处于“打隔”保护状态，过流排除后，电路恢复正常。并接在④、③脚的白色贴片电容起滤波作用，防止杂波引起误检测。
    电阻R6、911、471与棕色电容组成RC充电时间常数电路，主要是将Q1源极上的矩形脉冲，变成带有一定斜度的梯形波，以便与－0.168V闭值电压进行比较，提高检测触发灵敏度。
    7.输出过流保护
    由过流检测精密贴片电阻R010F （10mΩ）、负温度系数热敏电阻RT1（C2）及分压电阻113、393、102、稳压管AS、 10358中的A运算放大器及外围元件等组成。
    AS上的2.5V电压经分压电阻分压后，在A同相端分得一固定闭值电压，计算出约0.0489V，实测约0.05V0 RT1紧贴输出整流管RC2、RC4（YG802C09）散热片上，工作后温度上升，闭值电压会略有升高。实测RT 1非在路电阻常温下约90Ω，热态下电阻变化不大，约80Ω。 A反相端通过电阻103接R010F另一端。当流过R010F的电流大于4.89A，形成的压降超过闭值电压时，10358的①脚输出为低，10358的①、⑦脚与共阳极二极管P形成类似或门控制关系，因此，光祸内发光二极管发光强度增大，光敏三极管导通程度加强，内阻减小，FB电压下降甚至为。，最终使⑤脚PWM输出脉冲宽度变窄直至停止输出，实现过流保护。
