三、故障检修
    故障现象：通电后笔记本电脑无反应，测电源无输出。
    分析检修：小心开盖后仔细观察线路板，未见浪涌限制电阻、保险丝、功率管、集成块炸裂及电容鼓包，所有元器件很规整，感觉问题不大，有修复的可能。
    重点检查功率MOSFET管Q1 （K2645）未坏，但过流检测电阻R6有一黑点，实测已开路。R6为四环电阻，通体为浅绿色，色环为红黑银红，根据电阻体积，估计为0.25W、0.2Ω、误差为±2％电阻。
    再查保险丝F1 （T4A250V ）、浪涌限制电阻TH1（NTC6.0）、400V滤波电容C2（165μF/400V ）、输出整流管RC2、RC4 （YG802CO9 ）、滤波电容C13～C15（6800RF/25V）等，又发现RC2短路，再查19V输出端白、黑接线端子间无短路，绝缘套管良好。
    因没有现成的0.2Ω/0.25W电阻，临时试机改用5只1Ω/0.25W并联电阻，通过引线焊接于R6两端，RC2、RC4用废弃ATX电源5V整流管MBR2045CTG代替，空载通电试之，测得电源输出电压有时为19.2V，有时为13V，有时又为14V，此时再外接－10W/5Ω电阻作假负载，输出电压马上降为0V、且芯片FA3647的⑥脚Vcc电压在11.5V～14.5V之间波动，⑧脚CS电压在0～0.6V之间波动，假负载一撤，输出电压又恢复原样。
    怀疑电源带载能力差，但查遍整个线路板，也未发现问题所在。想起通过引线外接的5只1Ω并联电阻，怀疑其受到干扰所致，马上撤去外接电阻。用0.2Ω/0.25W电阻直接焊接在R6两端，通电再测输出空载电压为19.2V，接上假负载，仍然为19.2V，很稳定。试机，一切正常，至此故障排除。

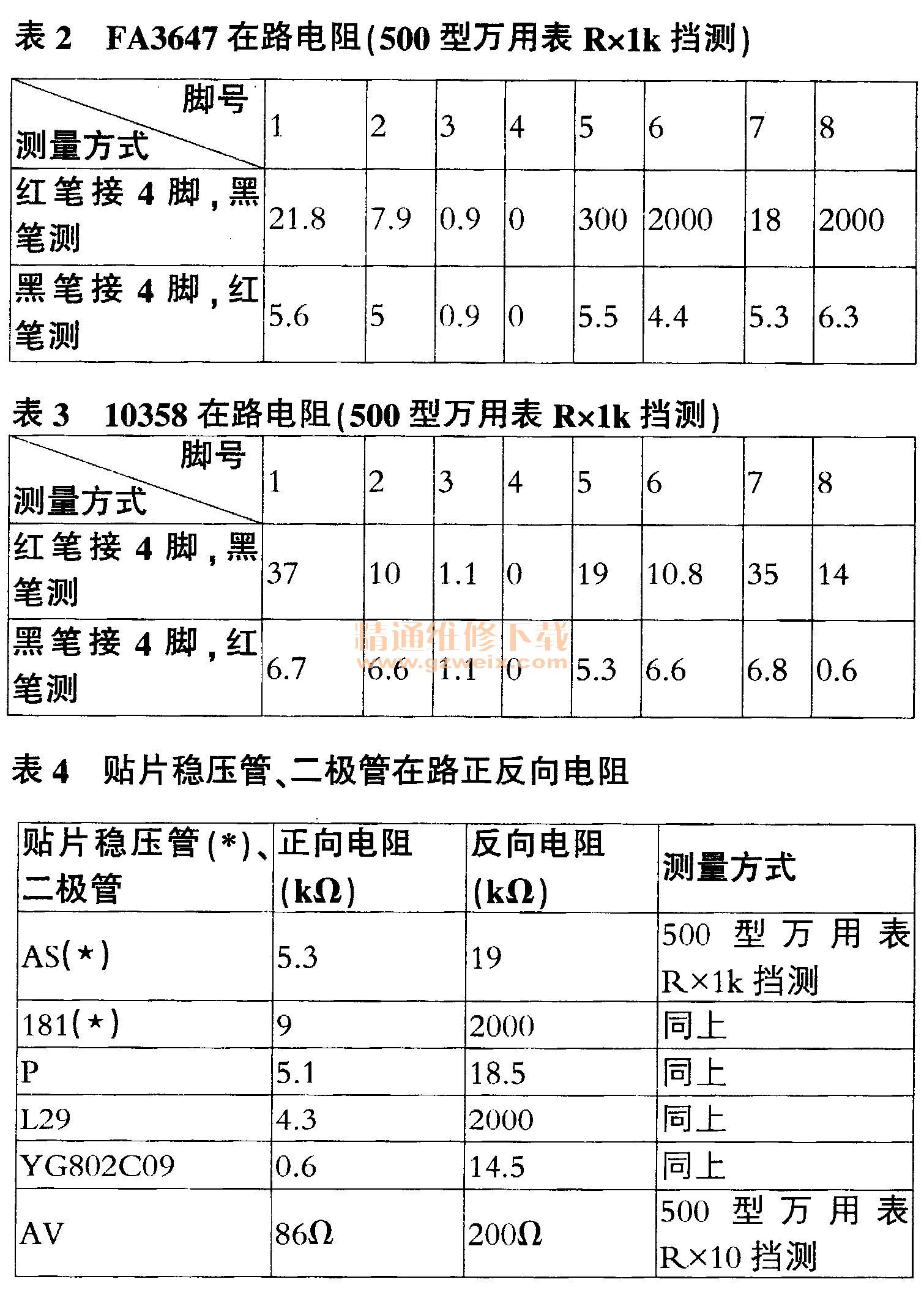

    最后附上相关实测数据见表2～表4，希望对同行有所帮助。
