十、微处理器电路分析与检修
　　
　　微处理器及控制电路由主芯片U39、FLASH存储器U24(PS25LV040)及用户存储器U23(24LC32AT/SN)等组成。在U39接通待机电压的瞬间，(252)、(253)脚外接的晶体为内部的CPU提供时钟脉冲。同时，(128)脚外接Q9形成的复位电压将程序进行一次清零复位，使之回到起始状态。复位成功后，CPU先通过串行总线运行U24中的程序，接着通过③、(127)脚的时钟线和数据线读出用户存储器U24中的上次关机前的状态数据，然后进入待机状态，等待二次开机命令。

　　1．开／待机控制
　　

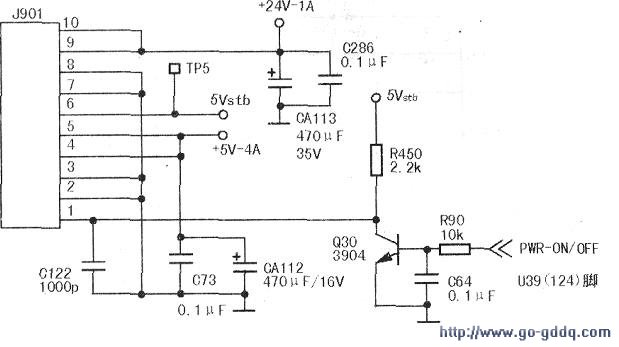

　　待机时，U39的(124)脚(PWR-ONIOFF)输出2.8V高电平，经Q30倒相放大后输出低电平，经插座J901①脚加到电源板，如下图所示，电源板上无+12V、+24V电压输出，整机进入待机状态。

　　当CPU通过遥控或键控得到二次开机指令时，(124)脚输出二次开机低电平指令，经Q30倒相得到高电平加到电源板，电源板输出+12v、+24V电压供给主板和逆变器。

　　2．指示灯、遥控及按键控制
　　
　　本机的指示灯电路如下图所示。待机时，指示灯先由黄灯（红、绿灯同时亮）转成绿灯，几秒钟后便由绿灯转成红灯。当CPU通过遥控或键控得到二次开机指令后，黄灯闪烁，正常工作后熄灯。

　　当CPU工作异常时，将一直亮黄灯；当U24异常时，黄灯亮；当CPU不能正常读出U23中的程序时，红、绿灯交替闪烁不开机。

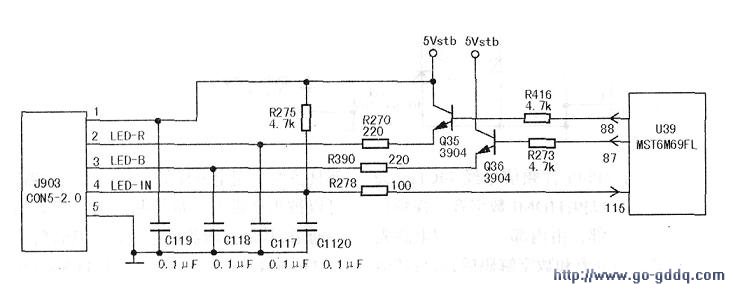

　　遥控接收板上的红、绿指示灯LD1由U39(87)、(88)脚控制。

　　遥控信号通过遥控接收头经插座J903送入主板，再经R278送至U39的(115)脚。

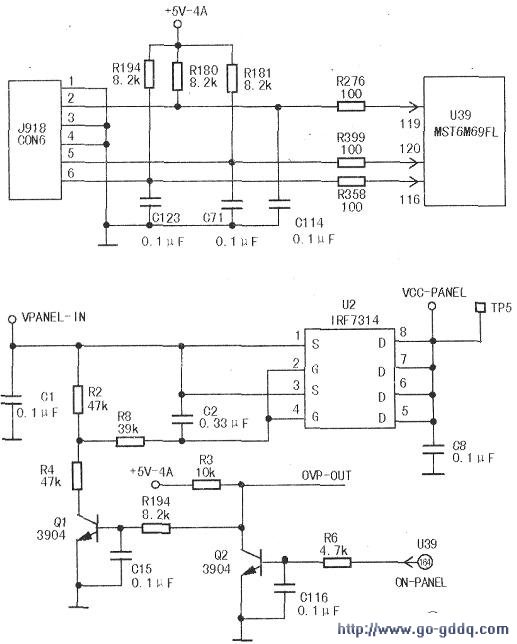

　　本机的按键控制采用电阻分压式，如下图所示，AV/TV、MENU、VOL-的控制经．插座J918②脚加至U39(119)脚；VOL+、VOL-、CH+的控制经插座J918⑤脚加至U39(120)脚；开／关控制(Power)键经插座J918⑥脚加至U39(116)脚。

　　3．液晶屏驱动电路供电
　　
　　当电视机待机时，U39(164)脚输出oN_PANEL信号（4.8V，高电平），加到Q2的基极，Q2饱和导通，Ql截止，U2(IRF7314)的②、④脚为高电平，⑤～⑧脚无输出，液晶屏驱动电路因无工作电压而停止工作，如下图所示。当电视机由待机转为开机时，U39(164)脚输出ON_PANEL信号（0V，低电平），Q2截止、Ql饱和导通，U2的②、④脚为低电平，其⑤~⑧脚输出11.55V电压，给液晶屏驱动电路提供工作电压。
