二、AV信号输入电路分析
1.AV2输入电路

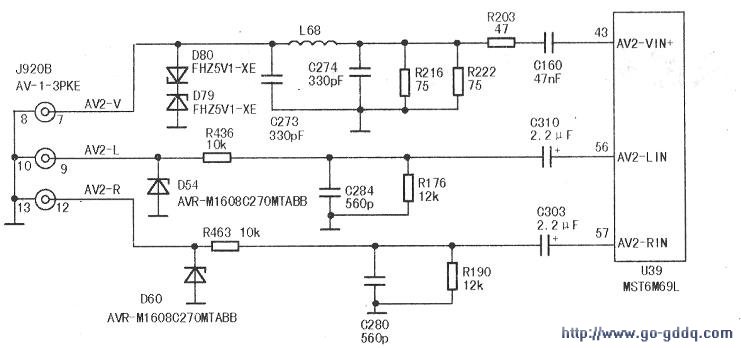

AV2视频信号从AV插座J920B输入，经L68、R216、R203、C160耦合至U39的(43)脚，如上图所示。二极管D80、D79起保护作用。
AV2音频信号（AV2-Lin）从AV插座J920B输入，经D54、R438、C284、R176低通滤波（对干扰信号抑制后）进入U39(56)脚。二极管D54起保护作用。
AV2音频信号（AV2-Rin）从AV插座J920B输入，经D60、R463、C280、R190低通滤波后进人U39(57)脚。二极管D60起保护作用。
2.AV1输入电路

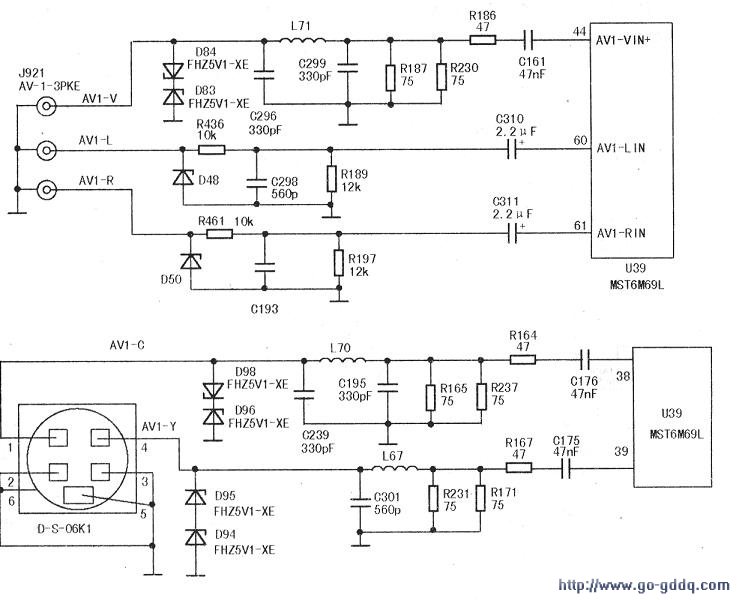

AV1视频信号从侧AV插座J921输入，经电感L71、电阻R186和电容0,161耦合至U39(44)脚，如中图所示。D84、D83是保护二极管，防止输入信号幅度过高或静电损坏U39。
AV1音频信号（AVl-Lin）从AV插座J921输入，经D48、R436、C298、R189低通滤波后，再经电容C310耦合至U39(60)脚。
AV1音频信号（AVl-Rin）从AV插座1921输入，经R461、R197、C193低通滤波后，再经电容C311耦合至U39◎脚。
三、S端子信号输入电路分析
1、背面S端子电路
AV2-Y亮度信号经电感L80、电容C230耦合至U39(41)脚，电阻R459、R427是U39(41)脚参考接地电阻。AV2-C色度信号经L76和C199耦合至(40)脚。
2．侧S端子电路
AVl-Y亮度信号经L67、R167、C175耦合至U39(39)脚，如下图所示。D95和D94是保护二极管。AVl-C色度信号经L70、R164、C176耦合至U39(38)脚。D98和D96是保护二极管。
