十一、DC/DC变换电路分析与检修
　　
　　电源板上共有5路电压输出，+24V_1A,+5Vstb,+5V_4A,24V_ Audio。其中，24V_Audio供伴音功放使用，+5V_4A和+24V_1A通过DC/DC(LMl)17、LM1084等)变换成5v、3.3V、2.5V、1.8V供IC使用，如上图所示。同时，+5V_4A还给相关电路直接供电；+5Vstb给MCU、K板、红外接收器等待机电路供电。
　　

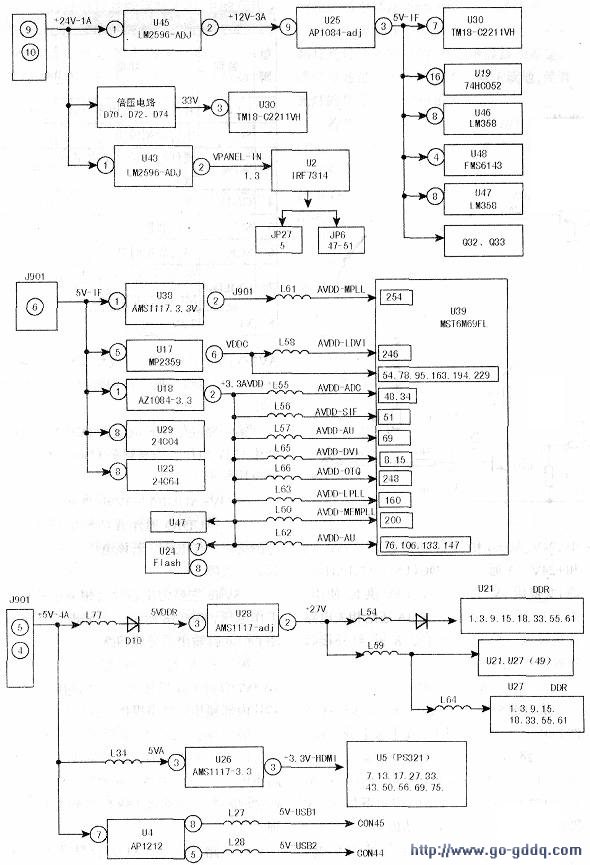

　　1.+24V-1A供电电路
　　
　　从电源板输入的+24V-1A电压经接插件J901⑨、⑩脚送至主板，在主板上分三路：

　　一路经稳压器U43稳压后产生VPANELIN电压送至上屏电压开关控制电路U2①、③脚，在U2的控制下从⑤~⑧脚输出上屏电压至屏fJ驱动板。

　　第二路经稳压器U45稳压成12V-3A后送到U25，产生5V-IF为视频运放U47、AV2/YPbPr音频切换集成块U19、高频头U30供电、总线切换电路和监视器输出电路供电。

　　第三路经倍压整流电路D70、D72、D74产生+3.3V电压，为高频头U30③脚提供调谐电压。

　　2、24V-AUDIO、+5Vstb供电电路
　　
　　24V-AUDIO为伴音功放集成块U3/3⑨脚提供工作电压。若该电压不正常，将引起无声故障。

　　+5Vstb主要为主芯片及相关电路提供工作电压，如中图所示。+5Vstb电压从插座J901⑥脚输出后分成四路：

　　第一路经U38稳压后产生+3.3VDD经L61后加到U39的(254)脚，为主芯片内部锁相环电路提供工作电压；第二路经U17稳压后产生VDDC电压，该电压主要是为U39内部数字核心电路供电。一方面送到U39的(54)、(78)、(95)、(163)、(194)、(229)脚，另一方面经L58后送到U39的(246)脚。

　　第三路经电感L34为存储器U29和U23⑧脚提供工作电压。若U29无工作电压，将引起HDMI无图像。

　　第四路南稳压器U18稳压成3.3V，分别经电感L55为U39(34)、(48)脚为内部A/D变换单元电路供电；经电感L56为U39(51)脚内部第二伴音中放单元电路供电，若该电压不正常，将引起无声故障；经电感L57为U39(69)脚内部音频处理单元电路供电，若该电压不正常，将引起无声故障；经电感L65为U39⑧、(15)脚内部HDMI单元电路供电，若该电压不正常，将引起HDMI无图像；经电感L66为U39(248)脚内部USB单元电路供电，若该电压不正常，将引起无法读U盘；经电感103为U39(160)脚内部锁相环单元电路供电，若该电压不正常，将引起二次不开机，指示灯呈红色故障；经电感L60为U39(200)脚内部锁相环单元电路供电，若该电压不正常，将引起二次不开机，指示灯呈红色故障；经电感L62为U39(76)、(106)、(133)、(147)脚供电，该脚输入的电压主要为集成块内部数字单元电路供电，若该电压不正常，将引起二次不开机，指示灯呈红色故障、该3.3V电压还给FLASH存储器U24⑧脚和复位电路供电，若U24和复位电路无此电压，将出现二次不开机故障。
　　
　　3.+5V-4A供电电路
　　
　　+5V-4A主要为主芯片外围相关电路提供工作电压，如下图所示。该插座从插座J901④、⑤脚输出后分三路：

　　一路经稳压器U28稳压成2.5V，为帧存储器Ull①、③、⑨、(15)、(18)、(33)、(55)、(61)脚提供工作电压。若该支路中任一组电压不正常，将引起花屏故障。

　　笫二路由稳压器U26稳压成3.3V_HDMI，为HDMI切换电路供电，若该电乐不正常，将引起HDMI无图像第三路经稳压器U4稳压成5V_USB1和5V_USB2电压，主要为USB接口供电。
