四、YPbPr接口输入电路分析

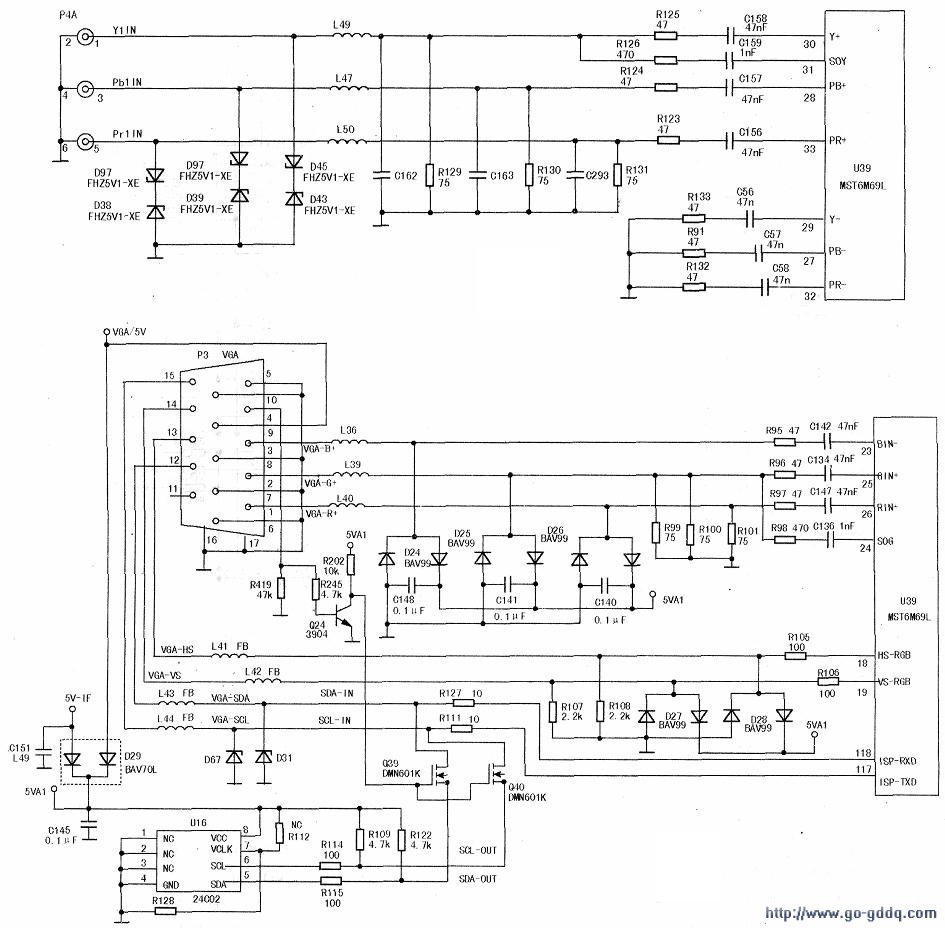

分量Y信号经电感L49后分为两路，如上图所示，一路经电阻R125隔离、C158耦合至U39(30)脚；另一路经电阻R126隔离、电容C159耦合至U39(31)脚，作为Y同步信号。D45、D43是保护二极管。U39(29)脚是差分信号的Y-信号输入，外接电阻R133和电容C56。
Pb信号经L47、R124、C157耦合至U39(28)脚，(27)脚是Pb-信号输入，外接电阻R91和电容C57。
Pr信号经L50、R123、C156耦合至U39(33)脚，(32)脚是Pr信号参考电压地电位，外接电阻R132和电容C58。
若U39检测不到(31)脚正常的Y同步信号，则会出现高清无图现象；若输入的色差信号Pb或Pr不正常，将引起高清信号彩色异常。
五、VGA接口输入电路分析
VGA基色信号通过接插件P3①～③脚进入，然后经电阻R95～R97隔离后，由电容C147、C134、C142耦合至U39(26)、(25)、(23)脚，如中图所示。双向限幅二极管D24～D26起保护作用，防止因静电或输入电压异常损坏集成块。经接插件P3②脚输入的G基色信号还通过R98隔离、电容C136耦合至U39(24)脚，作为同步信号使用。
行、场同步信号从接插件P3的(13)、(14)脚输入，经电感L41、L42及电阻R105、R106送至U39(8)、(19)脚。双向限幅二极管D27、D28起保护作用。
存储器U16(24C02)是按照VGA格式要求，存储PC机能识别的电视机“身份”数据。P3(12)、(15)脚与存储器U16的⑤、⑥脚相连。P3④脚外接三极管Q24对输入到U16的SCL、SDA线进行通断控制。当接通PC机后，该控制信号使Q24导通，场效应管Q39.Q40导通，PC机总线与U16的⑤、⑥脚接通，完成相互通讯。，若VGA接口输入的行、场同步信号，或DDR通道及U39(24)脚输入的G同步信号不正常，将引起VGA无图故障；若输入的某一路基色信号不正常，将导致VGA图像彩色不正常。
六、HDMI接口输入电路分析

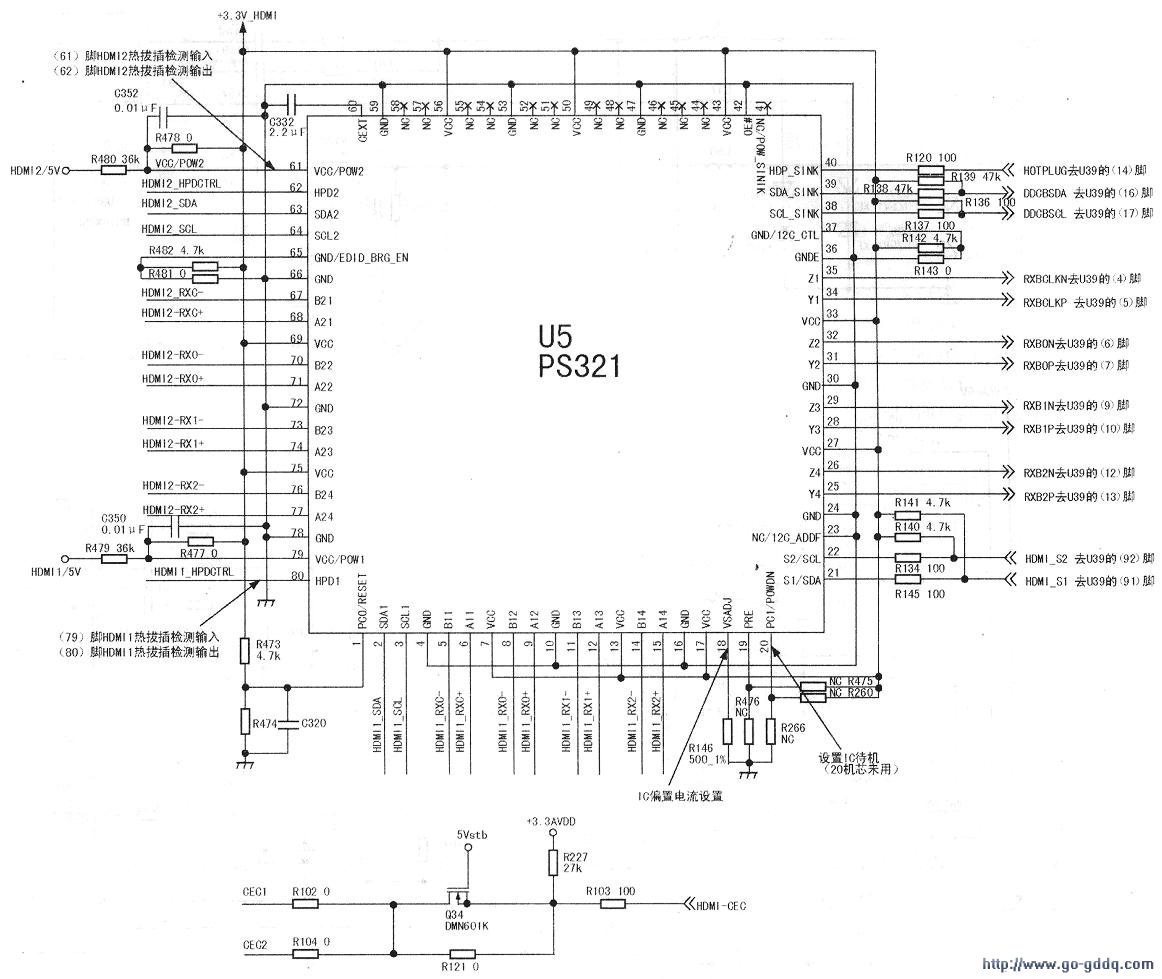

HDMI接口电路主要由HDMI开关PS321，保护电路U20、U32和U34、U35，存储器U14、U15等组成，如下图所示。本机有二路HDMI接收端口，同时还兼容DVI/HDCP接收标准。HDMI-1经接口Pl⑦/⑨、④/⑥、①/③、(10)/(12)脚输入后分为两路，一路送到U32、U20中，起保护作用；另一路送到U5(PS321)的⑤/⑥、⑧/⑨、(11)/(12)）、(14)/(15)脚。从HDMI-1接口Pl的(15)、(16)脚送入的总线数据信号与U14(M24C02)的⑤、⑥脚相连，从中读取电视机硬件参数信息，以便HDMI对电视机身份识别，同时与U5(PS321)的②、③脚相连进行通讯。
当接通HDMI-1后，从HDMI-1接口P3(18)脚送人+5V电压，一方面为U14(M24C02)提供工作电压；另一方面经R78后为热拔插控制三极管Q8提供偏置电压。
当用遥控器或本机按键转换为HDMI-1状态时，U39的(14)脚输出热拔插识别信号到U5的(40)脚，经U5内部切换后从(80)脚输出HDMI-1接口热拔插识别信号（低电平），Q8截止，其c极输出高电平，经P3的⑩脚送至HDMI-1输出设备，作为识别信号。当输出设备检测到正常的热拔插信号后，就开始通过总线读取U14(M24C02)存储的E-EDID数据，读取正常后，再通过I2C总线从U29(M24C04)中读取解密信息并进行密码交换。若在非HDMI状态，U5(80)脚输出HDMI-1接口热拔插识别信号（+5V高电平），Q8饱和导通，HDMI-1输出设备检测到P3的(19)脚低电平后停止信号输出。液晶电视要正常显示接收的HDMI-1接口的信息，则要求输入到切换芯片的低压差分信号（包含音视频信号、时钟信号及其他辅助信号）、热拔插信号、DDC通道及U509和U501的数据均正常。
在U5的(21)、(22)脚总线控制下，从(38)、(39)脚输出总线控制信号去U39(16)、(17)脚；从(34)/(35)、(31)/(32)、(28)/(29)、(25)/(26)脚输出的信号送到U39④/⑤、⑥/⑦、⑨/⑩、(12)/(13)脚。另一路HMDI电路和工作原理基本一致，在此不再介绍。
