七、USB接口输入电路分析
　　

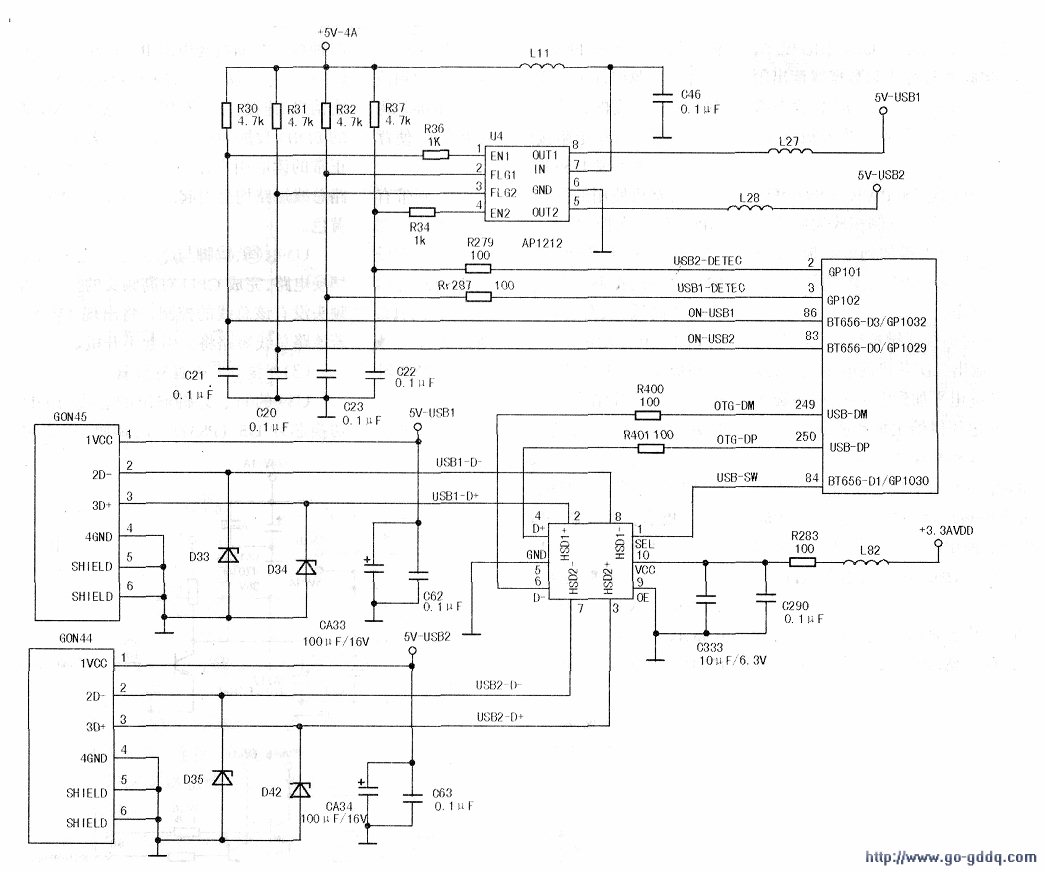

　　U31( FSUSB30MUX)是低功耗双通道高速USB2.0切换开关。如上图所示，从USB1接口输入的信号送入U31的②、⑧脚，从USB2接口输入的信号送人U31的③、⑦脚。在U31的①脚选择信号的控制下，从U31的④、⑥脚输出到U39的(249)、(250)脚；当U31的①脚为高电平时，选择USB2输入；当①脚为低电平时，选择USB1输入。

　　U4（AP1212HSL -13）是双路USB电源管理IC，通过高低电平开/关信号控制两路电源独立输出，并具有过流保护功能，当USB外接设备发生故障，且输出电流超过1A时，1C会自动切断电源输出并产生故障指示信号。当用遥控器或本机按键转换为USB1状态时，U39的(26)脚输出高电平到U4的①脚，从⑧脚输出5V-USB1电压给CON45插座。当用遥控器或本机按键转换为USB2状态时，U39的(83)脚输出高电平到U4的④脚，从⑤脚输出5V-USB1电压给CON44插座。

　　八、视频解码电路分析与检修
　　
　　TA、AV、Y/C、YPBPR、VGA、HDMI信号经接口电路输入主芯片U39后，在集成块内部完成A/D变换、切换、同步信号提取、数字降噪、去隔行处理、帧频变换、图像实时缩放、彩色空间变换处理，并形成色彩、对比度调整、Gamma校正、16位图OSD及LVDS信号，将输入不同格式的信号变成统一格式的上屏信号。

　　1．视频解码电路

      TV、AV1、AV2信号进入主芯片U39后，先经过模数转换成lObit数字视频信号，再送入数字3D梳状滤波器分离出数字Y/C信号，然后进行色度解码；从VGA接口输入的模拟RGB基色信号，送人U39模/数转换成lObit的数字RGB信号；分量信号YPbPr进入U39后先经模/数转换、YUV矩阵变成RGJB信号，再与通过VGA接口送来的数字RGB信号切换；HDMI接口输入的经数字音、视频分离出的数字视频信号，与TV/AV、Y/c、VGA的RGB基色信号及YPbPr数字信号一起送入帧频变换（场频变换）电路，在帧/场间构出新的帧/场，并在不同视频标准刷新率(50Hz/60Hz/75Hz/100Hz等)之间相互转换，选取出的数字Y/C信号进行去隔行（去锯齿）处理，输出的数字图像信号在MST6M69FL内部形成TTL信号，包含RGB三基色信号，HS/VS行场同步信号，一个数据使能信号DE，一个时钟信号CLK。在MST6M69FL内部，LVDS信号产生电路进行TTL转换，输出5组/8位LVDS信号或10组/双8位LVDS信号。

　　5组/8位LVDS信号主要用在标清屏上（分辨率1366x768），l0组/双8位LVDS信号主要用在高清屏（分辨率1920x1080）和120Hz屏卜。信号的码率越高，信号的稳定度也就越高。

　　2、上屏接口
　　

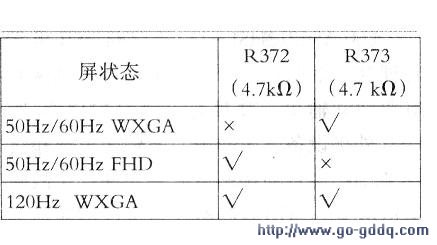

　　LS20/20A机芯适应WXGA屏、120Hz屏、FHD屏，通过U39⑩脚外接电阻R372、R373设置软件初始化，从而决定屏的使用状态，实现从U39(135)～(159)脚输出不同的数字差分信号上屏。如设置不当则会造成开机无图，不同屏的上屏电阻配置情况见下表。

　　长虹LT42710FHD型机采用的是奇美V420Hl-Lll屏，分辨率为1920x1080。从主芯片u39(135)~(159)脚输出的10组/双8位LVDS信号(RXEO-、RXEO+、RXEl-、RXE2+、RXE2-、RXE2+、RXE3-、RXEC+、RXEC-、RXE3+、RXE4-、RXE4+、RXOO-、RXOO+、RX01-、RX02+、RX02-、RX02+、RX03-、RXOC+、RXOC-、RX03+、I<X04-、RX04+)，经RP44～RP49送至上屏接口（高清屏）插座JP6的⑥～⑨、(13)、(14)(16)~(19)、(23)、(24)和(26)~(29)、(33)、(34)、(37)~(42)）脚。

　　在使用奇美、三星屏时，上屏插座④脚外接电阻R56、R57不装，直接通过R235与主芯片U39的(89)脚相连，在主芯片的控制下，起帧频选择作用，即帧频50/60Hz选择。

　　主芯片MST6M69FL是否输出了正常的LVDS信号，可用示波器测各路低压差分信号的波形。若无示波器，可通过万用表测各脚直流电压来初步判断，LVDS各脚的输出电压一般在1.OV～1.5V。
