九、伴音电路分析与检修
TV及侧AV（S端子）音频信号直接送人U39；C与YPbPr音频信号经74CH4052切换后也送人U39；HDMI数字音、视频信号送入U39内部，由内部单元处理电路先进行数字音频分离和数字解码后，再与其他几路音频信号切换，切换后的音频信号进行音调、平衡、音质、音量等控制及高音、低音及立体声等音效处理，处理后的信号分两路输出：一路从(70)、(71)脚输出，经音频运放后送至AV输出插座；另一路从(74)、(75)脚输出送至伴音功放。
该机芯伴音功放由集成电路TFA9843AlCU33)及相关电路组成。

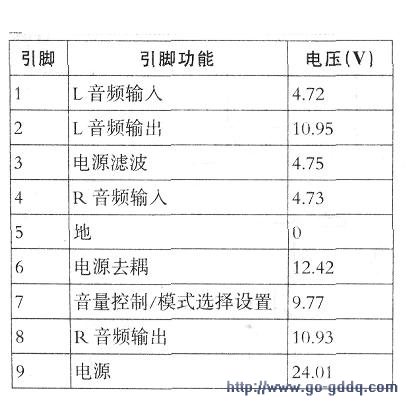

TFA9843AJ引脚功能见下表。TFA9843AJ内部具备两个完全一样的音频功率放大器。它可以被当作带有音量控制的两个独立的单一通道，其最大增益可达26dB。其管脚功能与TFA9842A、TFA9843(B)J、TFA9842(B)J和TFA9841J兼容。TFA9843A]和TFA9843(B)J、TFA9842(B)J、TFA9841J的区别在⑦脚。TFA9843AJ的⑦脚可作为音量控制，而TFA9843(B)J、TFA9842(B)I和TFA9841J的⑦脚需要作模式选择设置。
经U39内部爵效处理后的音频信号从(74)、(75)脚输出，L音频信号经R317、R245、C250低通滤波后送至音频功放U33①脚（反向输入端），经功率放大后从②脚输出至扬声器，R音频信号经R332、R430、C251低通滤波后送至音频功放U33④脚（反向输入端），经功率放大后从⑧脚输出至扬声器。
若TFA9843AJ①、④脚有正常的音频信号输入，对无伴音或伴音不正常故障就需检查TFA9843Al组成的伴音功放电路，常见原因有：LTA9843AJ⑨脚无工作电压；2．TFA9843AJ⑦脚静音控制电路起控（该脚电压低于1.5V，集成块内部静音控制电路切断音频信号输出，正常该脚电压为9.8V）；3．TFA9843AJ③、⑥脚外接电容漏电（该电容呈开路列伴音无明显影响）。伴音功放U33的⑦脚功能是模式选择，主要用于静音控制，低电平时静音。该静音电路分二部分，一部分由Q22组成开机和遥控静音，另一部分由Q19，Q14、Q13组成关机静音电路。
本机静音：在开机、换台和遥控静音时，CPU输出高电平，Q22导通，实现开机和遥控静音。正常工作时，Q22截，止，U33的⑦脚为高电平，U33输出正常的音频信号。
关机静音电路由Q19、Q14、Q13组成。
正常工作时，Q13、Q14因b、e极正偏而截止；关机时，D71、D76因反偏而截止，使Q19、Q14的b极电压瞬间消失，CA98、CA96通过Q13、Q14放电，Q13、Q14的b-e结从正偏变为反偏，于是Q13、Q14导通，输出高电平加到Q19基极，Q19导通，输出高电平至U33⑦脚，实现关机静音。在该关机静音电路中，Q13、Q14同为关机静音电路，但检测的电压不同：Q14检测的是电源板送过来的+5V-4A电压（该电压主要为集成电路供电）；Q13检测的电压是+24V-1A电压。
