4、逆变器开／关及亮度控制
　　

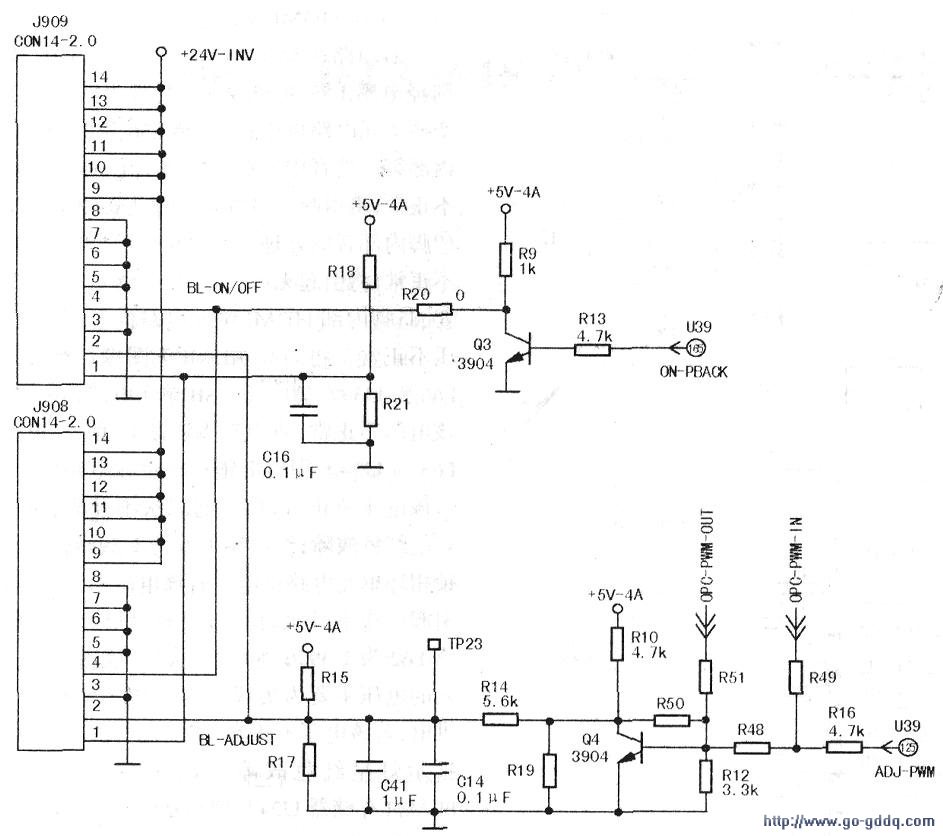

　　当电视机二次开机后，U39的(165)脚输出ON_PBACK信号（OV，低电平）加到Q3的基极，如上图所示，此时Q3截止，其c极输出高电平，经1909④脚送给二合一电源组件，二合一电源组件中的逆变电路启动，背光灯被点亮；反之，U39的(165)脚输出5V高电平，Q3饱和，二合一电源组件关闭，背光灯熄灭。

　　U39(165)脚输出ADJ_PWM信号，经Q4倒相后送至插座J909的②脚，经插座送至二合一电源组件中的逆变电器，从而达到控制背光灯亮度的目的。有的液晶显示屏是将该信号通过分压电阻接固定电压或地，使背光灯的亮度不受U39的控制。

　　若整机使用的屏是LG公司的，则带有OPC（智能光控）功能，这与普通屏的控制方式存在区别。普通屏则是通过信号处理板输出的亮度控制信号直接控制逆变器的输出电压高低，从而达到亮度控制的目的；LG公司带OPC功能屏的控制则是通过信号处理板输出亮度控制信号到逻辑板，经逻辑板上的主芯片结合图像的亮度情况进行分析处理后，返回一个亮度控制信号去控制逆变器的输出电压高低，从而达到控制亮度的日的。

　　【提示】若用带OPC功能的屏换用不带OPC功能的屏时，需取消电阻R49、R50、R51，并增加R48、R12、Q4(7MMBT39I)4)、RlO、C14、C41。

　　5、总线控制电路
　　

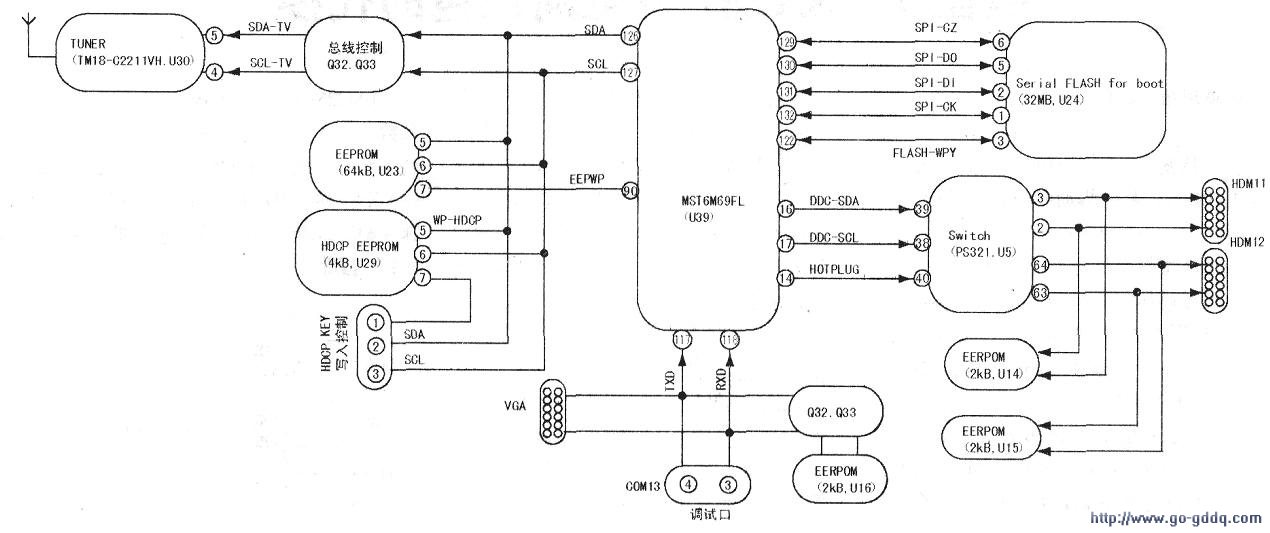

　　该机芯共有四路总线信号分别与外挂存储器、高频头或写程工装接口电路相连接，如下图所示。

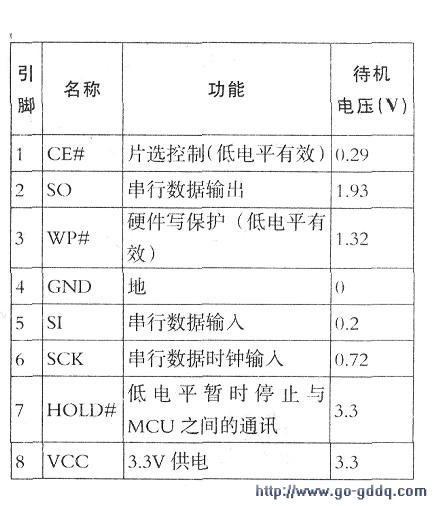

　　(])外接FLASH存储器u39(129)~(132)脚的串行数据信号，经排阻RP43与外挂FLASH存储器U24(EN25832-IO0BHIP)的①、②、⑤、⑥脚进行通讯，3.3V工作电压由U18提供。若无正常的工作电压，或U18失效、U24中数据不正常，CPU不能从中读取程序，都会引起二次不开机，当程序读取正常时，可在排阻RP17上测到数据波形。U24的引脚功能及电压见下表。

　　(2)外接高频头、用户存储器、HOCPKEY存储器U39的(126)、(127)脚输出的时钟线、数据线经电阻R226、R234与U23（用户数据存储器），U29（存储HDM1的解密信息）连接，用于对用户信息、HDMI通道的EDID数据的存储和渎取。若CPU不能正常的读取用户存储器U23的信息或该支路总线短路均会引起二次不开机，指示灯呈黄色。

　　U39R(136)、(127)脚与Q33、Q32组成的总线切换电路，完成CPU对高频头的控制。若高频头没有该总线的控制，将出现TV无图；若该路总线短路将会引起不开机。

　　(3)外接DDC数据存储器U39的(16)、(17)脚输出的总线与HDMI切换芯片U5(PS321)的(38)脚（待机电压4,9V，开机电压4.8V）、(39)脚（待机电压4.8V，开机电压4.7V）连接，完成HDMI的DDC识别。若该支路总线异常，将引起HDMI无图像显示。

　　(4)外接写程工装接口及VGADDC数据存储器U39的①、①脚输出的总线与VGA接口的⑩、⑩脚及调试工装接口CON】3的③、④脚连接。VGA接口的(15)、(12)脚经总线切换电路与U16相连，完成VGA的DDC识别。若该支路总线异常，将引起VGA无图像显示。
