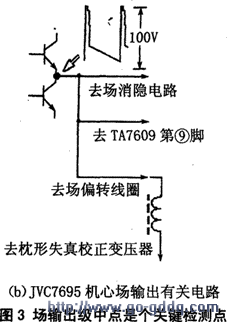

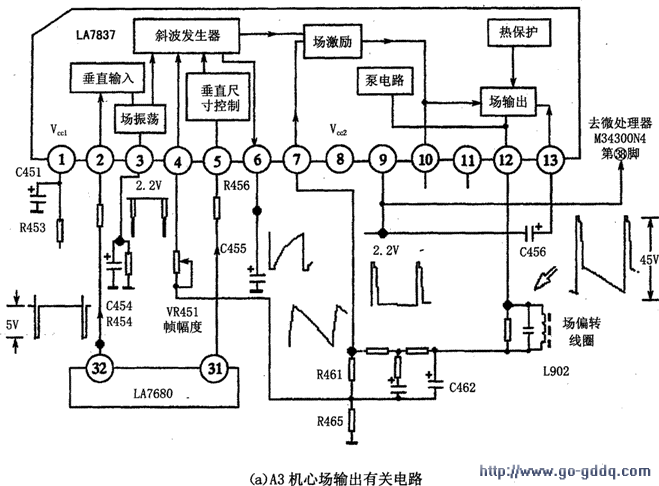

方法和技巧：这里还要强调指出，在TA两片机和JVC7695系列机心等彩电中，场输出级的输入波形是锯齿波，但在A3机心中，场输出集成电路LA7837第(2)脚垂直触发输入端子的输入波形是由主集成块LA7680的第(32)脚场激励输出端子送来的方波脉冲，场锯齿波是在场输出集成电路I．A7837内部形成的，LA7837的第(6)脚外接电容为锯齿波形成电容，LA7837内部单稳态电路产生的脉冲波变成恒流源为锯齿波形成电容充电，形成线性锯齿波电压，充电电流的大小又受LA7837第(4)脚外电路的控制。也就是说，场输出集成电路LA7837中包括锯齿波形成电路和“常规场输出”电路两部分。因此，压缩故障范围时检测的关键点还有LA7837第(2)脚(输入方波)和第(6)脚(锯齿波形成)，如果LA7837的第(2)脚无方波输入，也会形成屏幕上水平一条亮线故障；如果图像场线性不良,可检查LA7837外围的锯齿波形成电路、反馈电路。

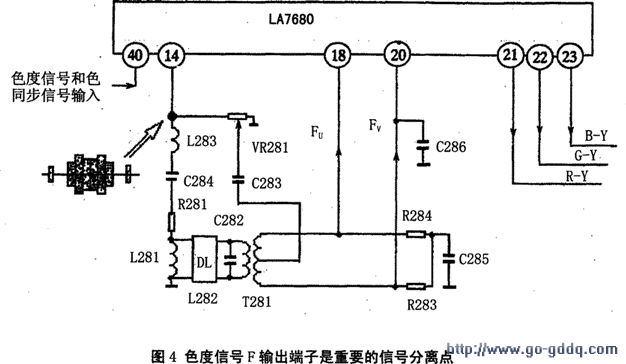

　　4．色度信号输出端子在A3机心中，从彩色全电视信号中分离出来色度信号和色同步信号，由第(40)脚进入LA7680内部的色度通道，经色度放大、增益控制和色度信号与色同步信号分离以后，从第(14)脚输出PAL色度信号F(工作于NTSC制时该脚输出为零)，该脚波形反映前面的传输、处理过程是否正常。从第(14)脚输出的色度信号进入延迟线解调器，分离出色度信号的两个分量Fu和Fv分别经第(18)、(20)脚进入R—Y、B—Y同步解调器解调出R—Y、B—Y两个色差信号，再经色度矩阵电路产生幅度适合的R—Y、G—Y、B—Y三个色差信号分别由第(21)、(22)、(23)脚输出。所以第(14)脚是一个重要的信号分离点(见图4)。观察其波形是否正常可以将故障范围划在第(14)脚以前或第(14)脚以后。

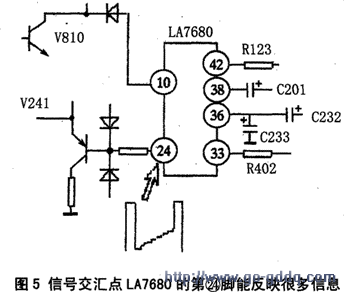

　　5．LA7680的第(24)脚(或末级视放管V24l基极)LA7680的第(24)脚(或末级视放管V241基极)是个信号交汇点(见图5)。加在这里的信号，除LA7680第(24)脚内部来的亮度信号外(含场消隐脉冲信号)，还有行输出变压器第(5)脚来的行消隐脉冲和微处理器M34300N4第(3)脚来的屏幕字符期间消隐脉冲。检测该点波形可以得到许多信息。如该脚行逆程脉冲幅度小但信号波形正常时，可查二极管VD243支路；如该脚波形在控制操作期间无任何变化(现象为字符拖尾)，可查二极管VD741支路；如该脚波形直流分量正常，逆程脉冲幅度正常，但无信号波形(现象为：无光栅、有屏显、有声音)，可查LA7680第(38)脚(视频信号输入端子)外围电路；如该脚波形直流分量升高，并将逆程脉冲淹没仅余2 V左右(现象为：无光栅、有屏显、有声音)，可查LA7680第(33)脚(同步分离电路信号输入端予)外接元件或末级视放管V241及其集电极电阻R246等；如该脚波形直流分量升高，并将逆程脉冲淹没仅余2 V左右(现象为：无光、无声，有屏显)，可查LA7680第(10)脚(AGC检波电压滤波端子)外接元件，并检查是否处于TV状态。

　　6．基色矩阵电路基色矩阵电路是一组信号交汇点，加在这里的信号有亮度通道末级放大管送来的亮度信号和色度通道送来的三个色差信号R—Y、G—Y、B—Y，在三个末级视放输出管的集电极产生放大、倒相了的R、G、B三基色电压送往显像管的三个阴极。A3机心中的绿色字符放大管V641集电极输出的屏显字符信号，也加在绿输出管V621的集电极，与绿基色信号一并送往绿阴极。检测到达信号交汇点的各路信号及其合成后的基色信号，可以将故障范围划在矩阵电路以前或矩阵电路本身。
