雅马哈(YAMAHA)L1598收放唱三用机功放集成电路的代换
来源:本站整理  作者:佚名  2015-09-20 09:24:20

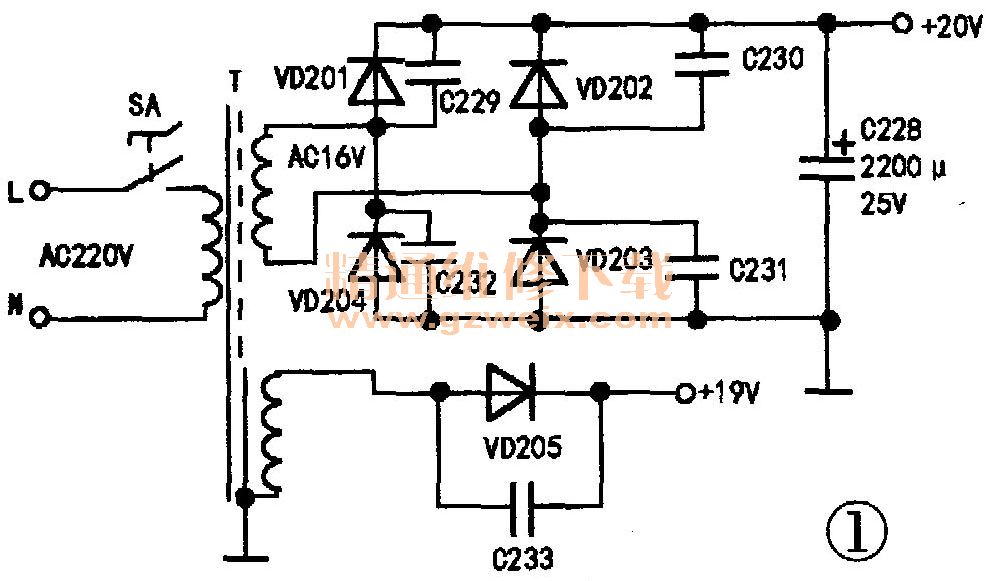

    一台雅马哈L1598型收放唱三用机,工作时整机无声。实测出该机的电源电路见图1。电源电路中+20V供功放集成电路用电,+19V供前置放大、收音、磁带放音电路用电。在维修时,测量电源电路供电正常。由于是整机无声,在供电正常的情况下,故障最大的可能是功放集成电路损坏。

    为了便于维修,实测出Ll598的功放电路图见图2。几个关键功能脚:①、12脚为地,⑩脚为VCC电源,②、11脚为左右声道输出。测量该机μPC1277H功放集成电路输出点(②、⑩脚)的电压为0V。电源脚的电压为+20V,可以判定该功放集成电路已损坏。对于单电源供电的OCL功放电路,输出端的电压应为电源电压的1/2左右,即本处应在10V左右。该集成块在市场上买不到,只有代换才可以救活这台三用机。找资料,常用的块TDA2030功率偏大,μPC1277H功放块的输出功率为2×4.2W,决定用电视机常用的音频功放块代换。寻找到一块TDA2616功放块代换。

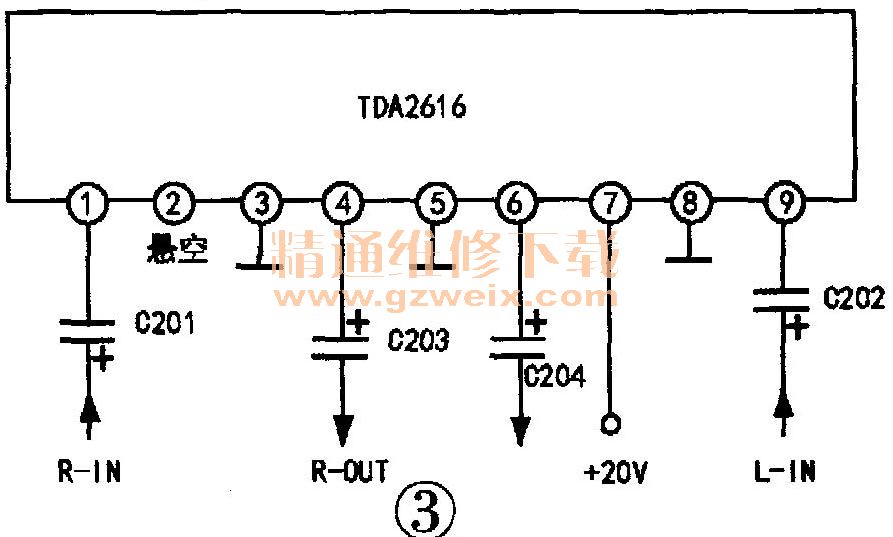

    TDA2616功放块单电源供电的电路见图3。从图3可知TDA2616功放块外围电路很简单。

    代换方法:1.安装TDA2616功放块时脚朝上,方便连线。用电钻按TDA2616功放块安装孔位置钻两个φ3mm的孔。2.在TDA2616功放块安装前,每个脚焊一根5cm的细导线,用热缩管套好管脚。3.TDA2616功放块的①、③~⑨脚分别接μPC1277H的⑥、①、②、12、11、⑩、12、⑦脚。TDA2616的②脚悬空。代换后,开机,声音洪亮清晰。
