松下NR-F461AX型冰箱主要部件拆卸方法与故障检修(下)
来源:本站整理  作者:佚名  2014-07-21 09:23:39




    4.盒风扇(PC)、盒风扇(除臭)、传感器PCC(冷藏室传感器)拆卸方法

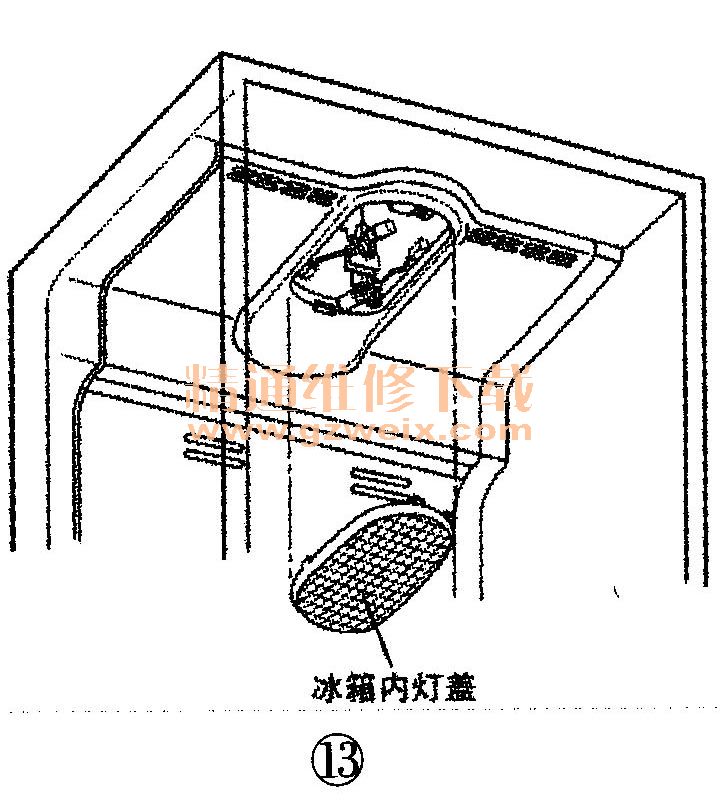

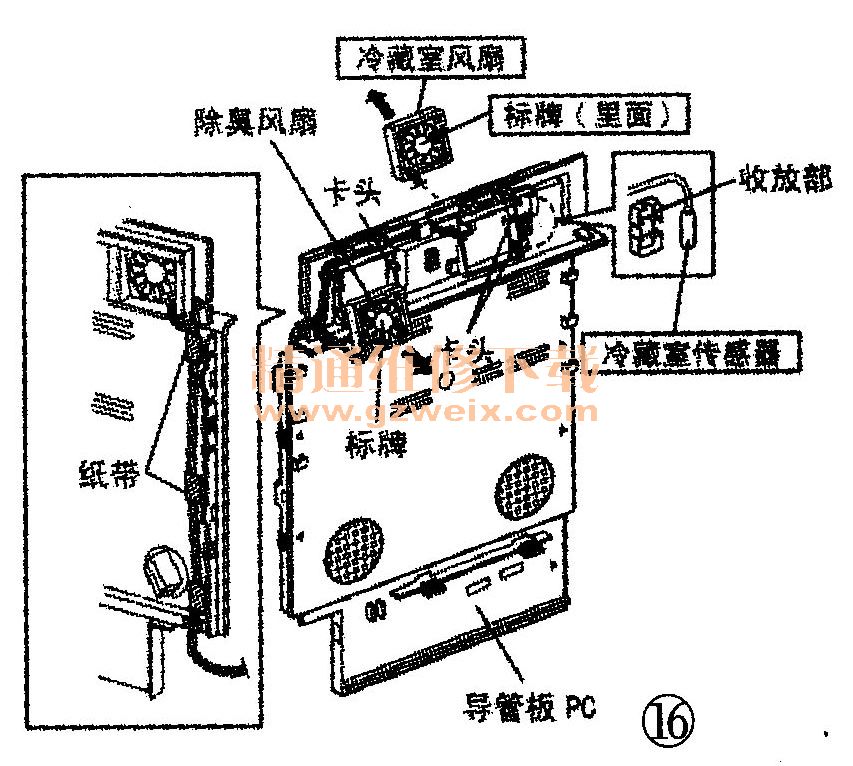

    注水泵电机取下后,再取下3个连接器(见图12),取下冰箱内灯盖PCT(见图13),取下导管板PCT的1个小螺钉(见图14),外拉并卸下ESC盖,卸下PCB的4个小螺钉,将手指放在导管板PC的上中央导管部,外拉并卸下▲部的几处卡头(见图15),最后取下交换部品(见图16)。









    5.操作基板的拆卸方法
    将一字形螺丝刀插入控制板垫片的▲标记部的内箱和控制板垫片的缝隙之间,并略向上抬起取下(见图17),取下2个温度旋钮与1个小螺钉,从卡头两处取下操作基板(见图18),并从控制板垫片,取下连接器。


上一页  [1] [2]
